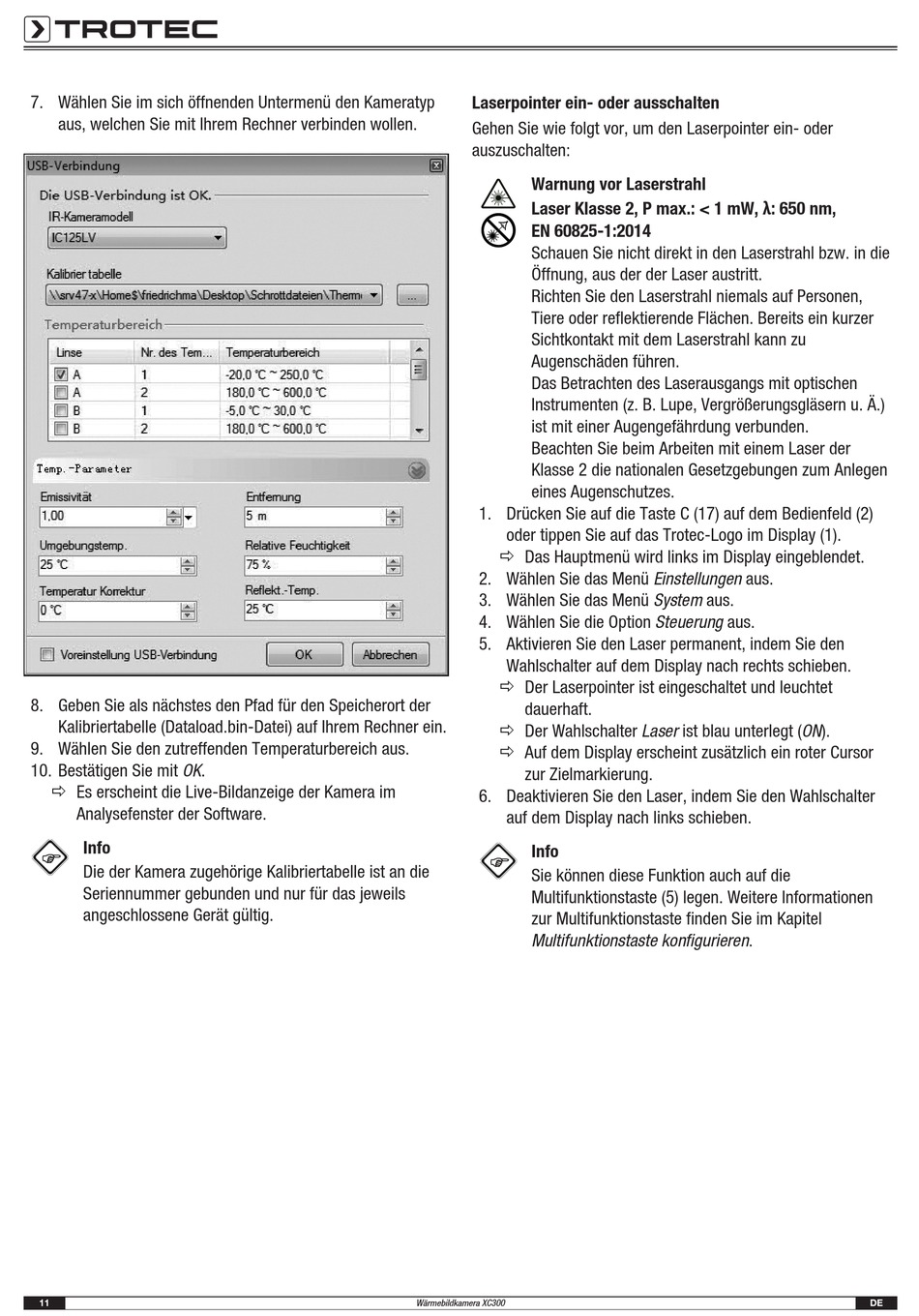

Trotec XC300 Bedienungsanleitung Seite 12

7. Wählen Sie im sich öffnenden Untermenü den Kameratyp
aus, welchen Sie mit Ihrem Rechner verbinden wollen.
8. Geben Sie als nächstes den Pfad für den Speicherort der
Kalibriertabelle (Dataload.bin-Datei) auf Ihrem Rechner ein.
9. Wählen Sie den zutreffenden Temperaturbereich aus.
10. Bestätigen Sie mit OK.
ð Es erscheint die Live-Bildanzeige der Kamera im
Analysefenster der Software.
Info
Die der Kamera zugehörige Kalibriertabelle ist an die
Seriennummer gebunden und nur für das jeweils
angeschlossene Gerät gültig.
11
Laserpointer ein- oder ausschalten
Gehen Sie wie folgt vor, um den Laserpointer ein- oder
auszuschalten:
Warnung vor Laserstrahl
Laser Klasse 2, P max.: < 1 mW, λ: 650 nm,
EN 60825-1:2014
Schauen Sie nicht direkt in den Laserstrahl bzw. in die
Öffnung, aus der der Laser austritt.
Richten Sie den Laserstrahl niemals auf Personen,
Tiere oder reflektierende Flächen. Bereits ein kurzer
Sichtkontakt mit dem Laserstrahl kann zu
Augenschäden führen.
Das Betrachten des Laserausgangs mit optischen
Instrumenten (z. B. Lupe, Vergrößerungsgläsern u. Ä.)
ist mit einer Augengefährdung verbunden.
Beachten Sie beim Arbeiten mit einem Laser der
Klasse 2 die nationalen Gesetzgebungen zum Anlegen
eines Augenschutzes.
1. Drücken Sie auf die Taste C (17) auf dem Bedienfeld (2)
oder tippen Sie auf das Trotec-Logo im Display (1).
ð Das Hauptmenü wird links im Display eingeblendet.
2. Wählen Sie das Menü Einstellungen aus.
3. Wählen Sie das Menü System aus.
4. Wählen Sie die Option Steuerung aus.
5. Aktivieren Sie den Laser permanent, indem Sie den
Wahlschalter auf dem Display nach rechts schieben.
ð Der Laserpointer ist eingeschaltet und leuchtet
dauerhaft.
ð Der Wahlschalter Laser ist blau unterlegt (ON).
ð Auf dem Display erscheint zusätzlich ein roter Cursor
zur Zielmarkierung.
6. Deaktivieren Sie den Laser, indem Sie den Wahlschalter
auf dem Display nach links schieben.
Info
Sie können diese Funktion auch auf die
Multifunktionstaste (5) legen. Weitere Informationen
zur Multifunktionstaste finden Sie im Kapitel
Multifunktionstaste konfigurieren.
Wärmebildkamera XC300 DE
