INSTALLATIE

De installatie moet als vast beschouwd
worden en mag uitsluitend door gespeciali-
seerde en deskundige bedrijven tot stand
gebracht worden in overeenstemming met
de aanwijzingen en de bepalingen die in
deze handleiding opgenomen zijn.
Bovendien moeten de normen en de regle-
menten die op dit moment van kracht zijn in
acht genomen worden.
2. 1 INSTALLATIE

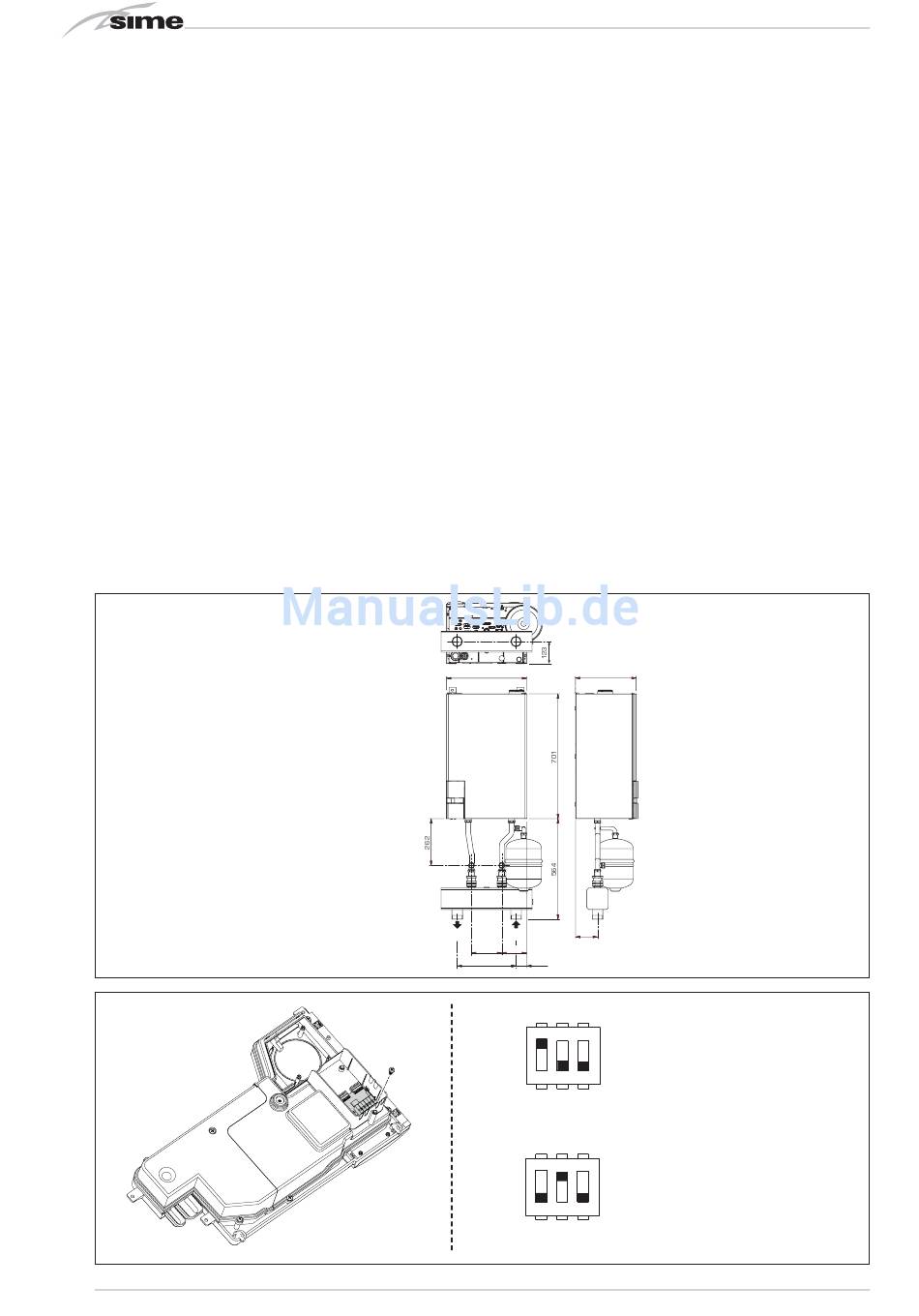

2. 1 . 1 Afzonderlijke ketel (Afb. 4)
– In de lokalen waarin ketels van het "type
B" zijn geïnstalleerd, moet er voldoende
lucht worden aangevoerd voor een norma-
le verbranding van het gas dat door het
toestel wordt gebruikt. Hiertoe moet men
in de buitenmuren vrije openingen maken
die niet kunnen worden gedicht, van min-
stens 6 cm 2 voor iedere kW geïnstalleerd
thermisch vermogen, met minimum 100
cm 2 .
– De toestellen van het "type C", waarvan
de verbrandingskamer en het circuit
voor luchtaanvoer hermetisch zijn ten
opzichte van de omgeving, kunnen in alle
Afzonderlijke installatie met
optionele kit Art. nr. 8101557
OPGELET:
- De thermische installatie moet verplicht uit-
gerust worden met hydraulische compensa-
tor.
- Bij vervanging van één of meerdere ketels in
reeds bestaande opstellingen raden wij aan
een plaatwarmtewisselaar te installeren voor
isolatie van het ketelcircuit van de secundaire
circuits. Raadpleeg de drukcurve voor de toe-
voerleiding van de ketel in afb. 14.
44
huiselijke omgevingen worden geïnstal-
leerd.
– De ketels van het "type B en C" zijn
geschikt vor werking in gedeeltelijk
beschermde ruimtes volgens EN 15502,
met maximale omgevingstemperatuur
van 60°C en minimaal -5°C. Het is aan-
bevolen om de ketels onder een afdak,
op een balkon of in een beschutte nis te
installeren, maar wel steeds niet recht-
streeks blootgesteld aan de inwerking
van weer sinv loeden (r egen, hagel,
sneeuw). De ketels zijn standaard met
een antivriesfunctie uitgerust.
Voor de afzonderlijke werking is op aan-
vraag een compensatiekit Art. nr. 8101557
beschikbaar. De kit is voorzien voor toepas-
sing van een accumulatieboiler met een
capaciteit van 80 liter of meer.
2. 1 .2 Cascade-opstelling van ketels
(Afb. 4/a)
Voor cascade-opstellingen die gebruik
maken van een rookafvoerbuis in polypropy-
leen met terugslagklep moeten voor elke
afzonderlijke ketel de volgende "Parame-
450
M2 R3
M R
170 140
330
60
ON
x 2
1 2 3
ON
1 2 3
ters voor de installateur" worden ingesteld:
- PAR 1 = 4
(voor een gasketel op METHAAN G20-
G25).
- PAR 1 = 12
(voor een gasketel op PROPAAN G31)
Voor toegang tot de sectie PARAMETERS
VOOR DE INSTALLATEUR, zie puntje 3.3.
OPGEPAST: Bij
sequentie/cascade is het verplicht de
verwarmingsinstallatie met hydraulische
scheider en veiligheidsorganen uit te
rusten.
De ketel is uitgerust met een RS-485 kaart
voor beheer van cascades tot 8 ketels en
communicatie met MODBUS. De kaart ligt
op de achterkant van het bedieningspaneel.
Zorg voor toegang tot de kaart en stel de
gewenste werkmodus in (CASCADE of
MODBUS) door instelling van de DIPSWIT-
CH, zie in figuur.
Werkmodus CASCADE (Afb. 4/b)
Zorg voor de onderlinge elektrische aanslui-
ting van alle ketels die deel uitmaken van de
modulaire thermische centrale met casca-
340
M Toevoerleiding installatie
R Retourleiding installatie
M2 Toevoerleiding boiler
R3 Retourleiding boiler
123
DIP SWITCH
DIP SWITCH
WERKING IN CASCADE GESTIONE IN CASCATA
CASCADE MANAGEMENT
DIP SWITCH
DIP SWITCH
WERKING IN MODBUS
GESTIONE IN MODBUS
MODBUS MANAGEMENT
installaties in
2"
2"
3/4"
3/4"
Afb. 4
Afb. 4/a
