2-22
Kapitel 2

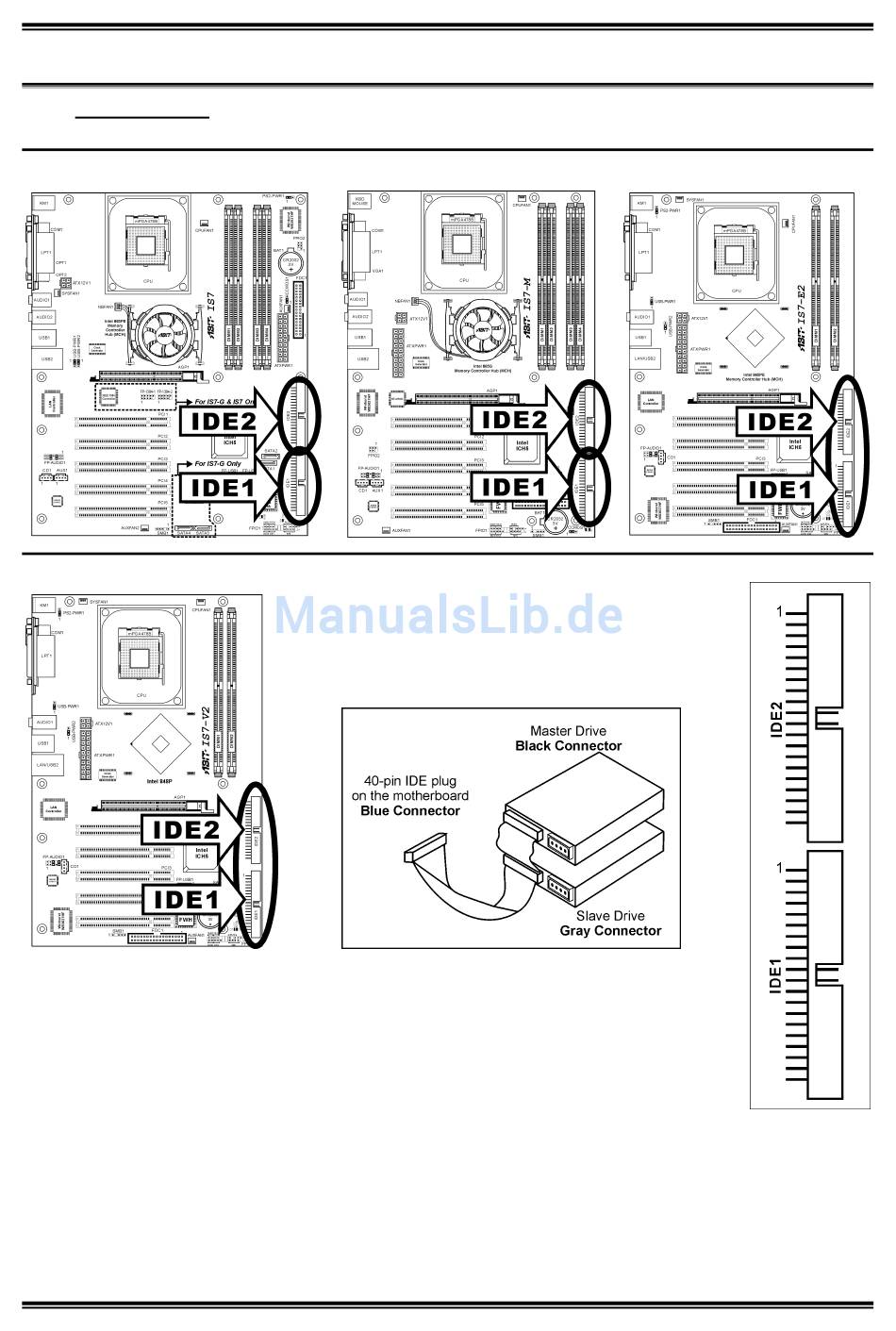

(14). IDE Anschlüsse
IS7-G/IS7/IS7-E:
IS7-M:
IS7-E2:
IS7-V2:
Dieses Motherboard bietet zwei IDE-Steckplätze zum Anschluss von bis zu vier
IDE-Laufwerken im Ultra DMA 100 Modus über Ultra DMA 66 Bandkabel. Jedes
Kabel hat 40 Pole, 80 Leiter und drei Anschlüsse zum Anschluss zweier Festplatten an
das Motherboard. Verbinden Sie das einzelne Ende (blauer Anschluss) an der längeren
Seite des Bandkabel mit der IDE Schnittstelle auf dem Motherboard und die anderen
beiden zwei Enden (grauer und schwarzer Anschluss) an der kürzeren Seite des
Bandkabels mit den Anschlüssen auf den Festplatten.
Wenn Sie zwei Festplatten zusammen über einen IDE-Kanal anschließen möchten, müssen Sie das zweite
Laufwerk nach dem ersten Master-Laufwerk auf Slave-Modus konfigurieren. Bitte schauen Sie sich die
Dokumentation Ihrer Laufwerke zur Einstellungen der Brücken an. Das erste an IDE1 angeschlossene
Laufwerk wird normalerweise "Primary Master" genannt, das zweite Laufwerk "Primary Slave". Das
erste an IDE2 angeschlossene Laufwerk wird "Secondary Master" genannt, und das zweite
Laufwerk"Secondary Slave".
IS7 Serie
