Abit IS7-G Handbuch Seite 23

Hardwareeinrichtung

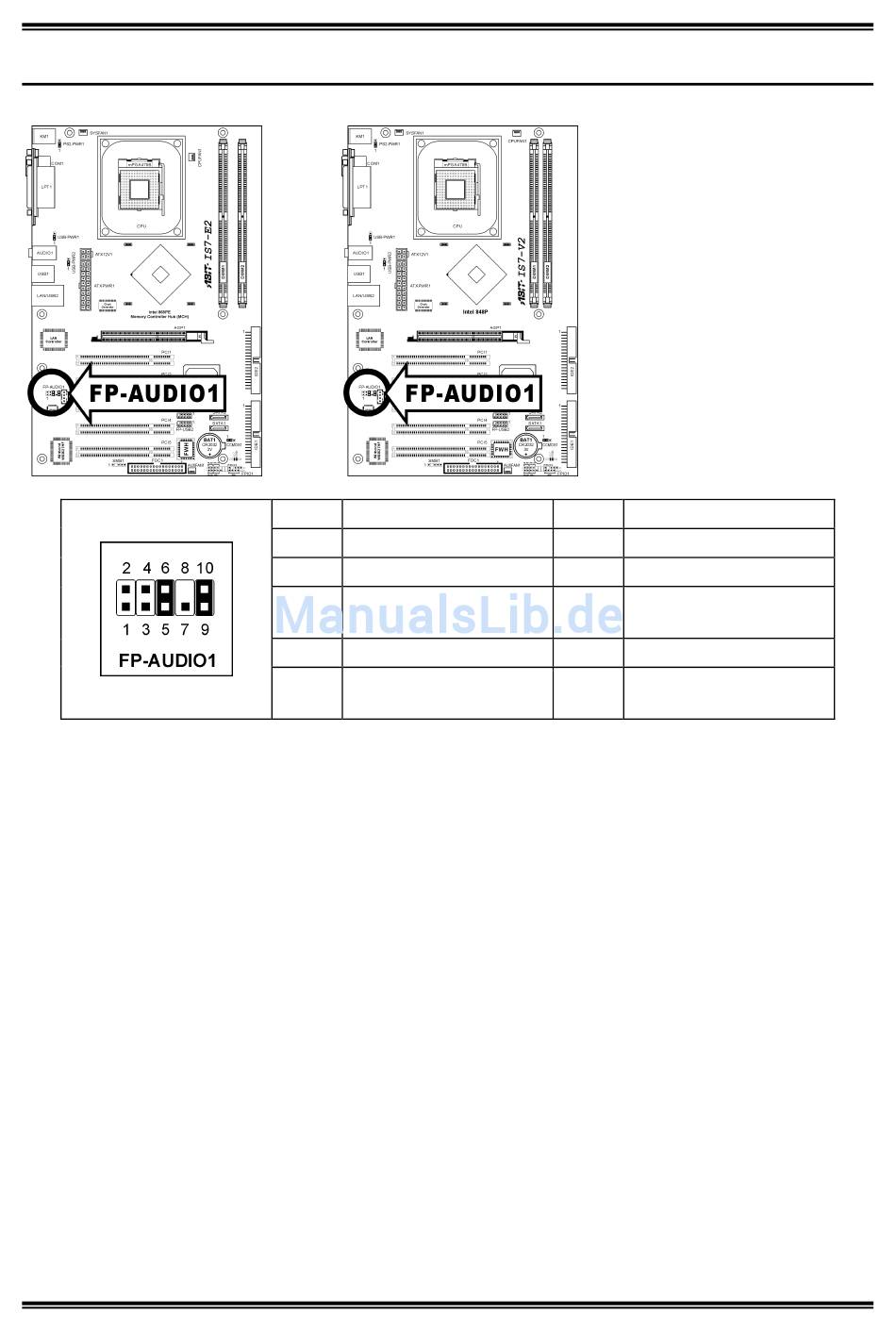

IS7-E2: IS7-V2
Pin-Nr. Pin-Zuweisung
1 Audio Mic.
3 Audio Mic. Bias
Lautsprecherausgang;
5
rechter Kanal
7 X
Lautsprecherausgang;
9
linker Kanal
Pin-Nr. Pin-Zuweisung
2 Erde
4 VCC
Lautsprecherausgang;
6
rechter Channel Return
8 NC
Lautsprecherausgang;
10
linker Channel Return
2-11
Handbuch
