Hardwareeinrichtung
•

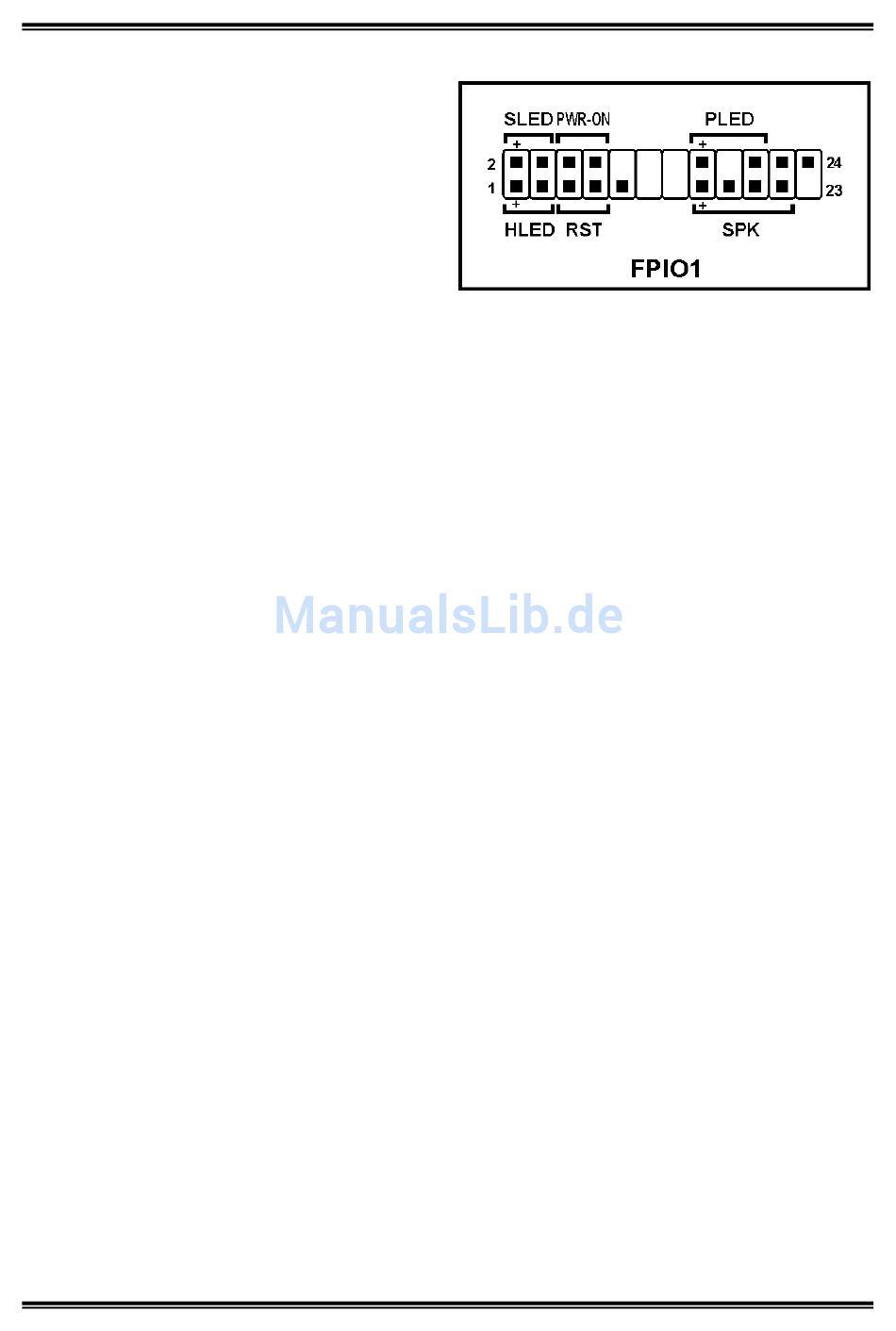

HLED (Pol 1, 3)
Schließen Sie dies an das Kabel der
Festplatten-LED Kabel an der Vorderseite
des Gehäuses an.
•
RST (Pol 5, 7)
Schließen Sie dies an das Kabel des Switches
zur Hardware-Rückstellung an der
Vorderseite des Gehäuses an.
•
SPK (Pol 15, 17, 19, 21)
Schließen Sie dies an das Kabel des Systemlautsprechers im Gehäuse an.
•
SLED (Pol 2, 4)
Verbinden Sie dies an das Kabel der Suspend LED an der Vorderseite des Gehäuses an (wenn
vorhanden).
•
PWR-ON (Pol 6, 8)
Schließen Sie dies an das Kabel des Netzschalters an der Vorderseite des Gehäuses an.
•
PLED (Pol 16, 18, 20)
Schließen Sie dies an das Kabel der Netz-LED an der Vorderseite des Gehäuses an.
