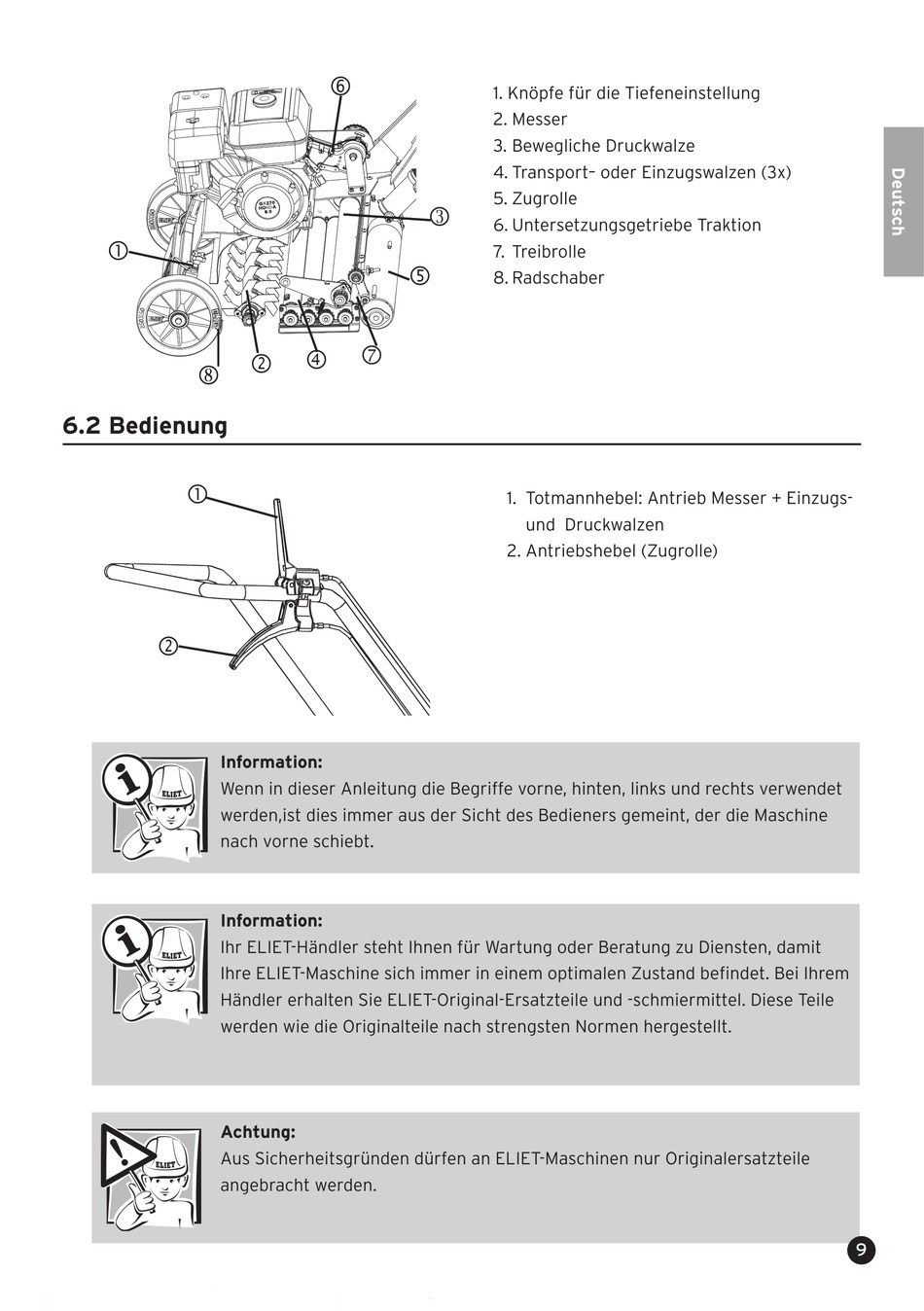

6.2 Bedienung
Information:
Wenn in dieser Anleitung die Begriffe vorne, hinten, links und rechts verwendet
werden,ist dies immer aus der Sicht des Bedieners gemeint, der die Maschine
nach vorne schiebt.
Information:
Ihr ELIET-Händler steht Ihnen für Wartung oder Beratung zu Diensten, damit
Ihre ELIET-Maschine sich immer in einem optimalen Zustand befindet. Bei Ihrem
Händler erhalten Sie ELIET-Original-Ersatzteile und -schmiermittel. Diese Teile
werden wie die Originalteile nach strengsten Normen hergestellt.
Achtung:
Aus Sicherheitsgründen dürfen an ELIET-Maschinen nur Originalersatzteile
angebracht werden.
p
1. Knöpfe für die Tiefeneinstellung
2. Messer
3. Bewegliche Druckwalze
4. Transport– oder Einzugswalzen (3x)
5. Zugrolle
l
6. Untersetzungsgetriebe Traktion
7. Treibrolle
8. Radschaber
1. Totmannhebel: Antrieb Messer + Einzugs-
und Druckwalzen
2. Antriebshebel (Zugrolle)
9
