a.

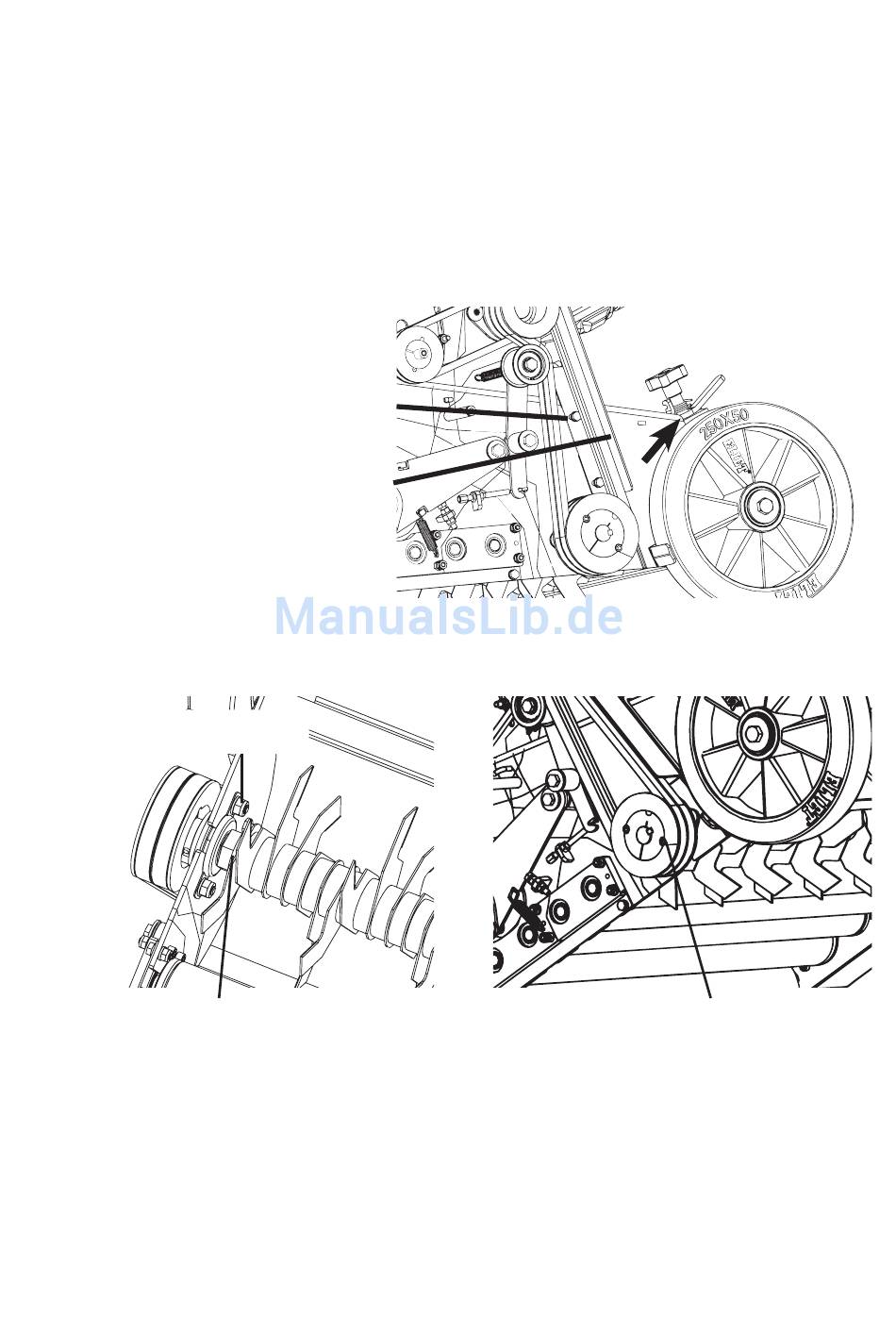

Entfernung der Messerachse
• Entfernen Sie beide Schutzhauben (siehe falls erforderlich §15.1).
•• Entfernen Sie den Abfallbehälter.
• Kippen Sie die Vertikutiermaschine, indem Sie den Schiebebügel bis auf den Boden drücken.
Dadurch haben Sie einen leichten Zugang zur Messerachse.
• Entfernen Sie die Riemen von der Riemenscheibe. Bevor die Riemen abgenommen werden,
muss zunächst der Riemenfänger nach vorne geschoben werden oder vollständig demontiert
werden, indem alle M6-Bolzen (SW 10) gelöst werden.
• Entfernen Sie anschließend die Kette von der Messerwelle auf der anderen Seite der Maschine.
• Lösen Sie die Platte, indem Sie zunächst die zwei M6 Bolzen, Muttern und dazugehörigen
Dichtungsringe entfernen. Benutzen Sie hierfür einen Ringschlüssel SW 10.
M8 bouten en
moeren (slm 13)
• Entfernen Sie die zwei Riemenscheiben von der Welle, indem Sie die Stellschrauben vollständig
lösen (Inbusschlüssel 5). Entfernen Sie die Passfeder.
• Lösen Sie die zwei Stellschrauben vom Lager.
• Entfernen Sie die Bolzen (M8), mit denen die Lagerhalterung festgeschraubt ist. Benutzen Sie
hierfür einen Ringschlüssel SW 13. Entfernen Sie anschließend das Lager.
• Entfernen Sie die Bolzen (M8), mit denen die Lagerhalterung an der anderen Seite der
Messerachse festgeschraubt ist. Benutzen Sie hierfür ebenfalls einen Ringschlüssel SW 13.
• Holen Sie anschließend die Messerwelle heraus, indem Sie diese zuerst kippen und danach
herausschieben. Das Kettenrad passt gerade durch das Lagerloch im Gehäuse.
M6-bouten
(slm 10)
Riemvanger
Opspanmoer
slm 32
Stelschroeven
inbus 5
