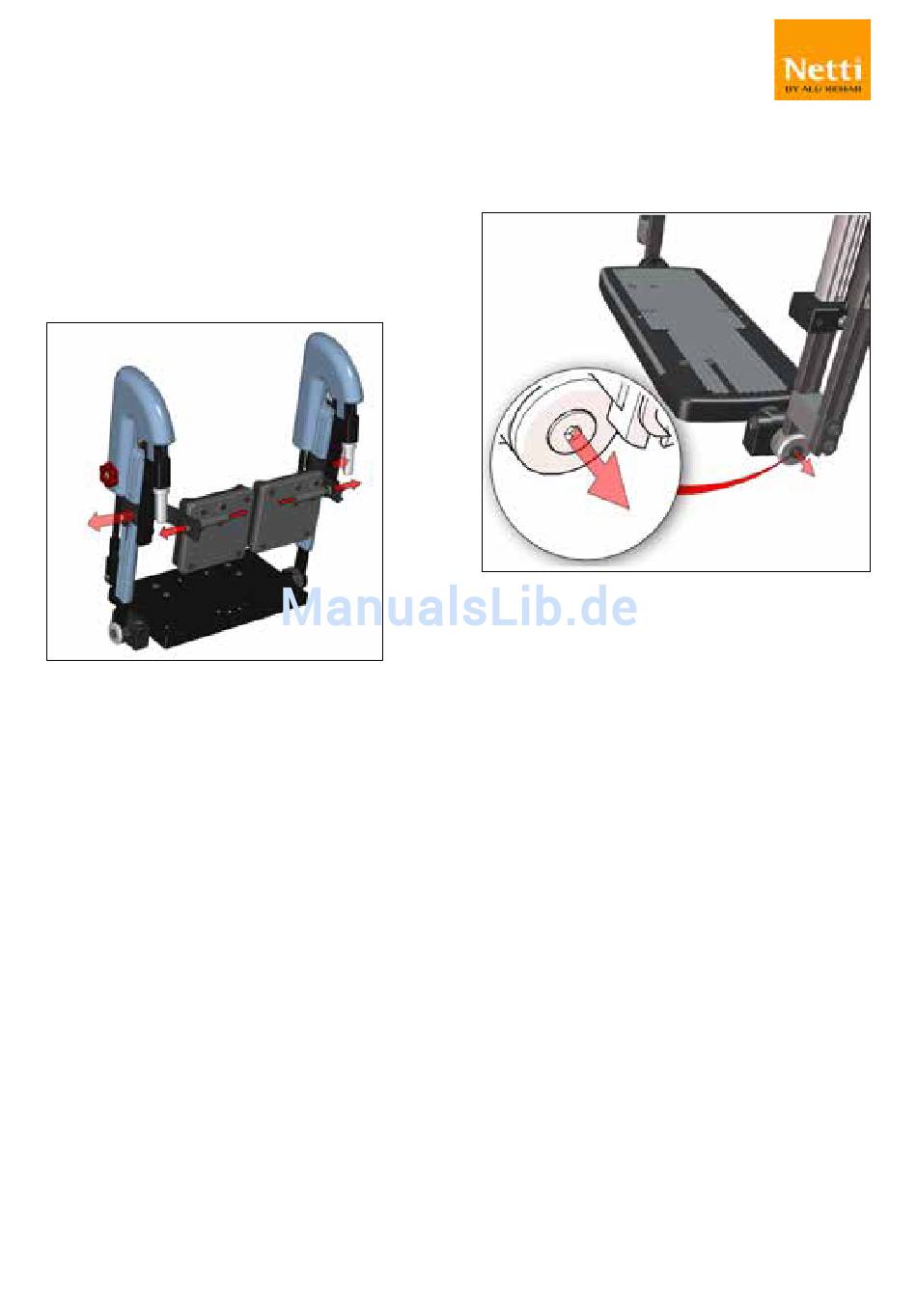

Höhe und Tiefe der Wadenstützen
einstellen
Die beiden M6-Schrauben lösen, die den
Arm mit dem Wadenpolster halten, und
das Wadenpolster in die gewünschte Höhe
schieben. Zusätzlich zur Stützwirkung für die
Wade verhindern die Wadenstützen auch, dass
der Fuß nach hinten von der Fußplatte rutscht.
Die Wadenpolster so in einen Winkel drehen,
dass sie das Bein bei gewinkelter Beinstütze
abstützen. Die Wadenpolster können frei
schwenken, um den Bewegungen zu folgen und
passen sich der Beinstellung des Benutzers an.
Um die Tiefe der Wadenpolster einzustellen,
die M8-Schraube auf der Innenseite des
Wadenpolsters lösen.
Das Wadenpolster nach vorn oder hinten
bewegen, bis es die Wade des Benutzers
gerade noch berührt, wenn dessen Fuß auf der
Fußplatte steht.
Die Füße sollten mittig auf der Fußplatte stehen.
Winkel der Fußplatte einstellen
Die M8-Schraube an der linken mit einem 5 mm-
Inbusschlüssel lösen. So lässt sich die Fußplatte
drehen.
Den Winkel der Fußplatte so wählen, dass
er möglichst dem Fußwinkel des Benutzers
entspricht. Die Schraube festziehen, damit sich
die Fußplatte nicht mehr bewegen kann.
Modell: Netti Dynamic S
Sprache: Deutsch Version: 2017-12
info@solidworks.com
Bitte beachten: Die Fußplatte beim Dynamic
System lässt weiterhin ein gewisses Maß an
Drehung nach vorne zu, wenn der Benutzer
seine Füße streckt.
Bitte beachten: Damit die Beinstützen des
Netti Dynamic Systems reibungslos funktionie-
ren, muss das Führungsprofil einmal wöchent-
lich mit etwas weißer Vaseline geschmiert
werden.
Für Netti Dynamic SmaLL ist außerdem
folgende alternative Fußstütze erhältlich:
• Fußkasten (siehe Kapitel 5)
Beinstützenwinkel fixieren
Der Winkel der Netti Dynamic-Beinstütze kann
fixiert werden. Dazu den roten Drehknopf
außen an der Beinstütze festziehen.
23
