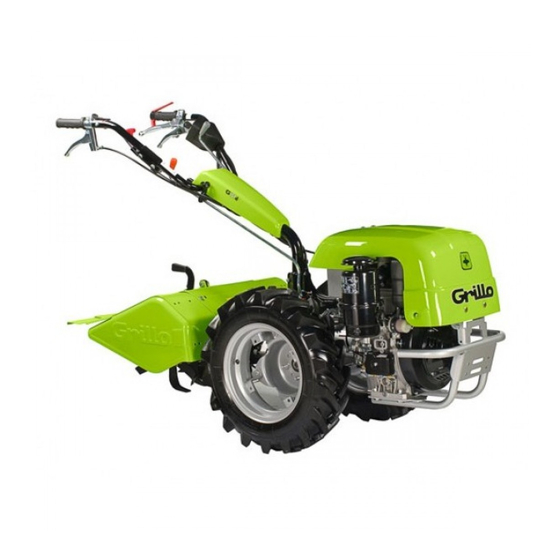

Grillo G85-D Bedienungsanleitung
Einachsschlepper
Vorschau ausblenden
Andere Handbücher für G85-D:
- Bedienungsanleitung (108 Seiten) ,
- Bedienungsanleitung (88 Seiten)
Verwandte Anleitungen für Grillo G85-D
Inhaltszusammenfassung für Grillo G85-D
- Seite 1 GRILLO G85-D GRILLO G107D OPERATOR'S MANUAL MANUALE DELL'OPERATORE MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES...
-
Seite 2: Inhaltsverzeichnis
SUMMARY Safety rules Instructions : Warnings Identification and servicing Technical specifications Putting the machine into service Instructions for use Maintenance and lubrication Implements Illustrations EC Declaration of conformity - Noise and vibrations levels INDICE Norme antinfortunistiche Istruzioni : Avvertenze Identificazione e assistenza Caratteristiche tecniche Messa in opera della macchina Istruzioni d’uso... - Seite 3 SAFETY SYMBOLS - SIMBOLOGIA PER LA SICUREZZA - SYMBOLOGIE POUR LA SECURITE – SICHERHEITSSYMBOLE- SIMBOLOGÍA DE SEGURIDAD OPEN MANUAL- means that you must read the operator's manual very carefully. MANUALE APERTO - significa che dovete leggere attentamente il manuale di uso e manutenzione. MANUEL OUVERT –...
- Seite 4 GENERAL SECURITY RULES NORME DI CARATTERE GENERALE SULLA SICUREZZA SICHERHEITSHINWEISE RÈGLES GÉNÉRALES DE SÉCURITÉ NORMAS DE CARÁCTER GENERAL SOBRE LA SEGURIDAD NORMAS DE CARÁCTER GENERAL ACERCA DA SEGURANÇA Pay attention to symbol DANGER! It points out all most dangerous operations according to the situation. All safety rules are important and therefore must be strictly observed.
- Seite 5 Prevent battery explosions: keep sparks, lighted matches and open flames away from the top of the battery. Battery gas can explode. Per prevenire l’esplosione della batteria, tenete scintille, fiammiferi accesi e fiamme lontani dalla stessa. Il gas della batteria può esplodere. Prévenir l’explosion de la batterie: tenir les étincelles, les allumettes et le feu loin de la batterie.
- Seite 6 DRIVE CLUTCH G85 - G85D INVERTITORE DI MARCIA INVERSEUR DE MARCHE FAHRWERK INVERSOR DE MARCHA DIFFERENTIAL LOCK LEVER FREE / LOCKED INVERSOR DE MARCHA LEVA BLOCCAGGIO DIFFERENZIALE LIBERO / BLOCCATO MANETTE DE BLOCAGE DU DIFFÉRENTIEL LIBRE / BLOQUÉ DIFFERENTIALSPERRESTANGE FREI / GESPERRT VARILLA BLOQUEO DIFERENCIAL LIBRE / BLOQUEADO...
- Seite 7 G107D DRIVE CLUTCH LEVER ALWAYS USE THE CLUTCH GEAR LEVER DRIVE CLUTCH FORWARD - BACKWARD EITHER TO GO FORWARD OR 1 / 2 / 3 GEARS INVERTITORE DI BACKWARD IN NEUTRAL POSITION LEVA COMANDO INVERTITORE MARCIA AVANTI – RM (RETROMARCIA) PER L’INVERSIONE DI MARCIA MARCE INVERSEUR DE...
-
Seite 43: Sicherheitstechnische Hinweise
Bewahren Sie dieses Handbuch immer zusammen mit der Maschine auf. ALLGEMEINE BESCHREIBUNG UND VORGESEHENER GEBRAUCH Die Grillo-Maschine G85 ist ein selbstfahrender Einachsschlepper mit nur einer Achse, der mit einer Fräse zur Bearbeitung des Bodens ausgestattet ist. Diese Maschine wird benutzt, um den Boden vorzubereiten (Entfernen von Unkraut, oberflächliches Fräsen) und gedacht für kleine... -
Seite 44: Sicherheitsrelevante Hinweise
24) Der Benutzer ist immer für anderen Personen zugefügte Schäden verantwortlich! 25) Beschädigte bzw. verformte Hacken nicht reparieren, sondern immer auswechseln. 26) Ausschließlich Original-Grillo-Ersatzteile verwenden. 27) Vor jeder Benutzung der Maschine sicherstellen, dass alle Sicherheitseinrichtungen funktionieren. Es ist strengstens untersagt, die Sicherheitseinrichtungen außer Funktion zu setzen oder zu entfernen. -
Seite 45: Ersatzteile
Für die Ersatzteile des Motors die Hinweise im Handbuch des Motors beachten. GARANTIE Es gelten die gesetzlichen Garantiebedingungen. Der Händler muss eine Kopie der Garantie-Karte der Maschine dem Kunden geben. Die Kopie kann von der Grillo Webseite heruntergeladen werden. Für den Motor gelten die vom jeweiligen Hersteller vorgesehenen Garantiebedingungen. -
Seite 46: Technische Daten
Übersetzung der Original-Anleitungen TECHNISCHE DATEN 107D MOTORTYPEN: LOMBARDINI 15LD440 ROBIN SUBARU EX 27 Auch Varianten mit elektrischer Anlage lieferbar. MASCHINE: Kupplung: konische Aktiv-Kupplung. Getriebe: 6-Gang-Zahnradgetriebe mit 3 Vorwärts- und 3 Rückwärtsgängen bei Variante Einachsschlepper und als Motormäher (Lenkholm umlegen). Geschwindigkeit in km/h bei 3600 U/min: GANG GESCHWINDIGKEIT DER RÄDER 4.00-8 1. -
Seite 47: Betriebsanleitung
Übersetzung der Original-Anleitungen 9) Reifendruck kontrollieren (siehe Tabelle): REIFENDRUCK 4.00-8 2 PLY RATING 1,1 BAR 4.00-10 “ “ “ 5.00-10 “ “ 1, 5 “ 10) Bei Versionen mit E-Start die Batterie kontrollieren; die Spannung darf nicht weniger als 12,5V betragen;... - Seite 48 Übersetzung der Original-Anleitungen Notiz: um Probleme der Kupplung während der Arbeit zu vermeiden muss der rote Hebel gut gedrückt bleiben. ACHTUNG: nicht mit nur teilweise gedrücktem Hebel arbeiten! BEGINN DER ARBEIT Die Zapfwelle einschalten und gegebenenfalls mit kurzen Kupplungsschlägen nachhelfen. Gas geben, die Kupplung loslassen und mit der Arbeit beginnen.
-
Seite 49: Wartung Und Schmierung
Übersetzung der Original-Anleitungen WARTUNG UND SCHMIERUNG ACHTUNG! - Vor jedem Reinigungs-, Wartungs- oder Reparatureingriff den Zündkerzenkabel aus Zündspule entfernen. Zweckmäßige Arbeitskleidung und Arbeitshandschuhe tragen. - Wenn die Maschine oder ein Teil der Maschine angehoben wird, benutzen Sie immer geeignete Arbeitsmittel wie z.B Hubtische oder Radkeile. - Wenn Sie Wartungsoperationen an der Maschine durchführen, lassen Sie die angehobene Maschine nie in ungesicherten Zustand (ohne Radkeile) und unbewacht, vor allem an einem Ort, wo unerfahrene Personen oder Kinder leichten Zugang zur Maschine haben können. -
Seite 50: Zusammenfassende Tabelle Der Wartung
Übersetzung der Original-Anleitungen ZUSAMMENFASSENDE TABELLE DER WARTUNG OPERATION JEDE 8 NACH DEN JEDE 50 JEDE 100 JEDES JAHR STUNDEN ERSTEN 20 STUNDEN STUNDEN ODER JEDE STUNDEN 200 STUNDEN Motoröl das Niveau ● überprüfen wechseln ● ● überprüfen ● Luftfilter wechseln ٭... -
Seite 51: Zubehöre
Übersetzung der Original-Anleitungen ZUBEHÖRE FRÄSEINRICHTUNG Die Fräseinrichtung dient zum Auflockern der oberen Erdschichten, um deren Durchlässigkeit zu verbessern und sie gleichzeitig von Unkraut zu befreien. Auf harten Böden die erste Geschwindigkeit benutzen, auf lockeren, sandigen Böden die zweite Stufe. Die Einfrästiefe kann durch Anheben und Absenken des unter dem Fräskörper befindlichen Zentralmessers verstellt werden. - Seite 52 Übersetzung der Original-Anleitungen Zum Einstellen des Spiels zwischen Messer und Abnutzstreifen die Schrauben, welche die Streifenandrücker arretieren, lockern und den Streifen nach vorne setzen, bis er gegen die Stange stößt, auf der die Messerabschnitte genagelt sind. Nun die Streifenandrücker wieder blockieren. Zum Abnehmen des Messers die Messerkupplung L durch Abschrauben der beiden Schrauben abnehmen (Abb.
- Seite 53 Übersetzung der Original-Anleitungen WIESENMÄHER Der Wiesenmäher mit 75 cm rotierender Klinge (Abb. 16) wurde für die Pflege von Böden mit hohem Gras entworfen. Die hohe Leistung, die Triebräder, die Arbeitsgeschwindigkeiten und der Umkehrmechanismus ermöglichen auch unter schwierigsten Bedingungen ein müheloses und zeitsparendes Arbeiten.
-
Seite 54: Kombi-Häufelkörper
Übersetzung der Original-Anleitungen SCHLEGELMÄHER Er ist 68 cm breit, mit Rolle mit oszillierenden Y Messern zum Mähen von hohem Gras, Wildkraut und Sträuchern; das Mähgut wird fein zerkleinert; es können auch abgeschnittene Zweige zerkleinert werden; werden anstelle der oszillierender y Messer Grasschneideklingen benutzt, kann auch auf englischem Rasen mit optimalem Resultat gearbeitet werden (Abb. - Seite 79 ATTENZIONE! Sicklebar – Motofalciatrice – Motofaucheuse – Motomäher – Motosegadora – Motosegadeira Fig. 2 Walking tractor – Motocoltivatore – Motoculteur – Einacsschlepper – Motocultor – Motocoltivador Fig. 2A...
