Grillo DUMPER 406 Gebrauchs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Grillo Anleitungen
  4. Garten und Gartentechnik
  5. DUMPER 406
  6. Gebrauchs- und wartungsanleitung

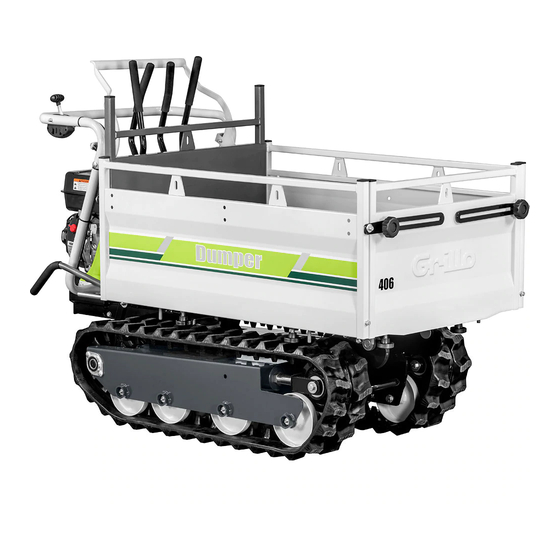

Grillo DUMPER 406 Gebrauchs- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für DUMPER 406:
Inhaltsverzeichnis
  • Safety Regulations
  • Warranty
  • Technical Data
  • Starting the Engine
  • Starting the Machine
  • Finishing Work
  • Maintenance
  • Norme Antinfortunistiche
  • Identificazione E Assistenza
  • Caratteristiche Tecniche
  • Avviamento del Motore
  • Avviamento Della Macchina
  • Fine Lavoro
  • Manutenzione
  • Identification et Assistance
  • Caractéristiques Techniques
  • Demarrage du Moteur
  • Demarrage de la Machine
  • Fin du Travail
  • Entretien
  • Sicherheitsrelevante Hinweise
  • Identifikation der Maschine und Kundendienst
  • Technische Daten
  • Wartung
  • Wartung am Saisonende
  • Identificación y Asistencia
  • Características Técnicas
  • Instrucciones para el Uso
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24

Quicklinks

Diese Anleitung herunterladen
DUMPER 406
EDIZIONE 2008
USE AND MAINTENANCE
USO E MANUTENZIONE
EMPLOI ET MAINTENANCE
GEBRAUCHS- UND WARTUNGSANLEITUNG
USO Y MANTENIMIENTO
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grillo DUMPER 406

Inhaltszusammenfassung für Grillo DUMPER 406

  • Seite 1 DUMPER 406 EDIZIONE 2008 USE AND MAINTENANCE USO E MANUTENZIONE EMPLOI ET MAINTENANCE GEBRAUCHS- UND WARTUNGSANLEITUNG USO Y MANTENIMIENTO...

  • Seite 24: Sicherheitsrelevante Hinweise

    ALLWEGTRANSPORTER DUMPER 406 Sehr geehrter Kunde, wir danken Ihnen für Ihr Vertrauen, und sind sicher, daß Sie mit Ihrer neuen Raupenkraftkarre “Grillo Dumper 406” voll und ganz zufrieden sein werden. niert und lange hält. Lesen Sie es daher genau durch, und befolgen Sie alle Hinweise und Anleitungen.

  • Seite 25: Identifikation Der Maschine Und Kundendienst

    Auf dem Rahmen unter der Pritsche des Allwegtranspor- ters der Maschine. KUNDENDIENST Für korrekte Wartungsarbeiten wenden Sie sich bitte an Ihren Grillo-Händler. ERSATZTEILE Verwenden Sie ausschließlich Original-Ersatzteile, die unter sicherheitsrelevantem und montagetech- nischem Standpunkt keine Probleme bereiten können. Bei der Ersatzteilebestellung immer die Seriennummer der Maschine und die Ersatzteil-Nr. angeben.

  • Seite 26: Wartung

    GESCHWINDIGKEIT: I km/h 1 - II km/h 2 - III km/h 3,4 - I rw. km/h 1 - II rw. km/h 2 - III rw. km/h 3,4. AUSSENMASS der Maschine: Länge 1610 mm Breite 780 mm Höhe 1100 mm AUSSENMASS der Raupenkette: 650 mm GEWICHT: 245 Kg BETRIEBSANLEITUNG Vor dem Anlassen der Maschine erforderliche Kontrollen:...
  • Seite 27 MOTORÖL Die Hinweise im Motor-Handbuch genau befolgen. Alle 4 Arbeitsstunden den Ölstand kontrollieren, und ca. alle 50 Stunden einen Ölwechsel vornehmen (Abb. 9). Sowohl im Winter als auch im Sommer für beide Motortypen 10 W 30 API SE benutzen. Die Hinweise im Motor-Handbuch beachten.
  • Seite 28 (Abb. 13). HEBEL UND LENKBREMSEN Solche Einstellung muss von einem autorisierten Grillo Kundendienst durchgeführt werden. Heben Sie die Maschine vom Boden auf und ziehen Sie die zwei selbstsperrenden Muttern komplett an (siehe Abb. 12, die schwarzen Pfeilen in der rechten Bildseite). Jetzt, lassen Sie den Motor an, le- gen Sie den erste Gang ein und betätigen Sie den Vorschubhebel: die Gummiraupenketten müssen...

  • Seite 29: Wartung Am Saisonende

    TREIBRIEMENSPANNER Der Riemenspanner muss genug Spiel aufweisen, damit der Riemen nicht in die Stoppposition gezogen wird. Während der Arbeit muss die Riemenspannfeder unter Zug stehen (siehe Abb. 15). Solche Die Einstellung erfolgt über das Mutterregister Abb. 16 A. WARTUNG AM SAISONENDE Die Maschine sorgfältig reinigen;...
  • Seite 36 Fig. 1 1) Clutch lever (pull towards the handlebar for forward 1) Leva frizione (tirando verso il manubrio la macchina 1) Levier embrayage (si l’on le pousse vers le guidon movement, release for automatic engagement of the avanza, abbandonando la leva frizione si inserisce la machine démarre, en relâchant, on insère parking brake) automaticamente il freno di stazionamento)
  • Seite 37 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9...
  • Seite 39 Fig. 16...
  • Seite 40 NOISE LEVEL VIBRATION LEVELS Engine Engine speed rpm Equivalent acoustic Engine speed rpm Vibrations pressure level dB(A) 3300 3300 2,7 / 1,6 / 1,8 RUMOROSITÀ RILIEVO DEI LIVELLI DI VIBRAZIONE Motore Regime di rotazione Livello equivalente di Regime di rotazione Vibrazioni del motore giri/min.
