advanced mobular stair system
MONTAGE VON PFOSTEN und/oder WANDSTÜTZE
Es ist streng verboten, auf die Treppe zu steigen und sie zu verwenden, bevor der Versteifungs- und
Abstützungsvorgang durchgeführt wurden.
Ebenso ist es wichtig, die Stelle zu bestimmen, an welcher der Stützpfosten
14 mit den Montageschemen geben die Positionen an, an denen die Treppe ordnungsgemäß abzustützen ist. Siehe
Symbol.

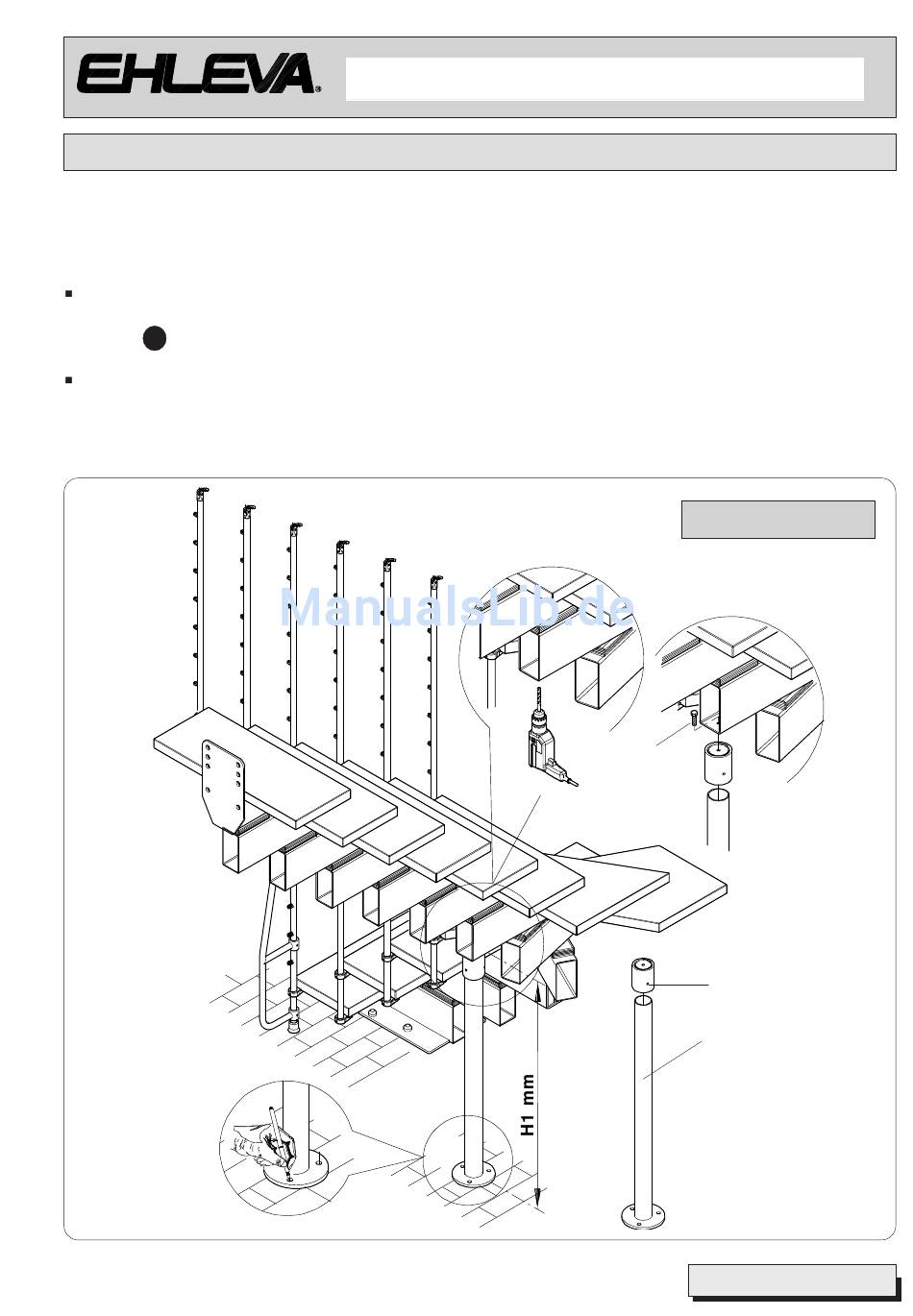

Nach Bestimmung der Position, dessen Höhenmaß vom Boden H1 (mm) wie in der Abb. 32 gezeigt erfassen.
Den Träger von unten und in seiner Mittellinie mit Bohrerspitze Ø12 bohren.
ACHTUNG !!!
Ø12
K122
anzusetzen ist. Die Seiten 12-13-
LÖSUNG 1 LÖSUNG 1 LÖSUNG 1
LÖSUNG 1 LÖSUNG 1
B206
K123
K122
Abb. 32
- 25 -
