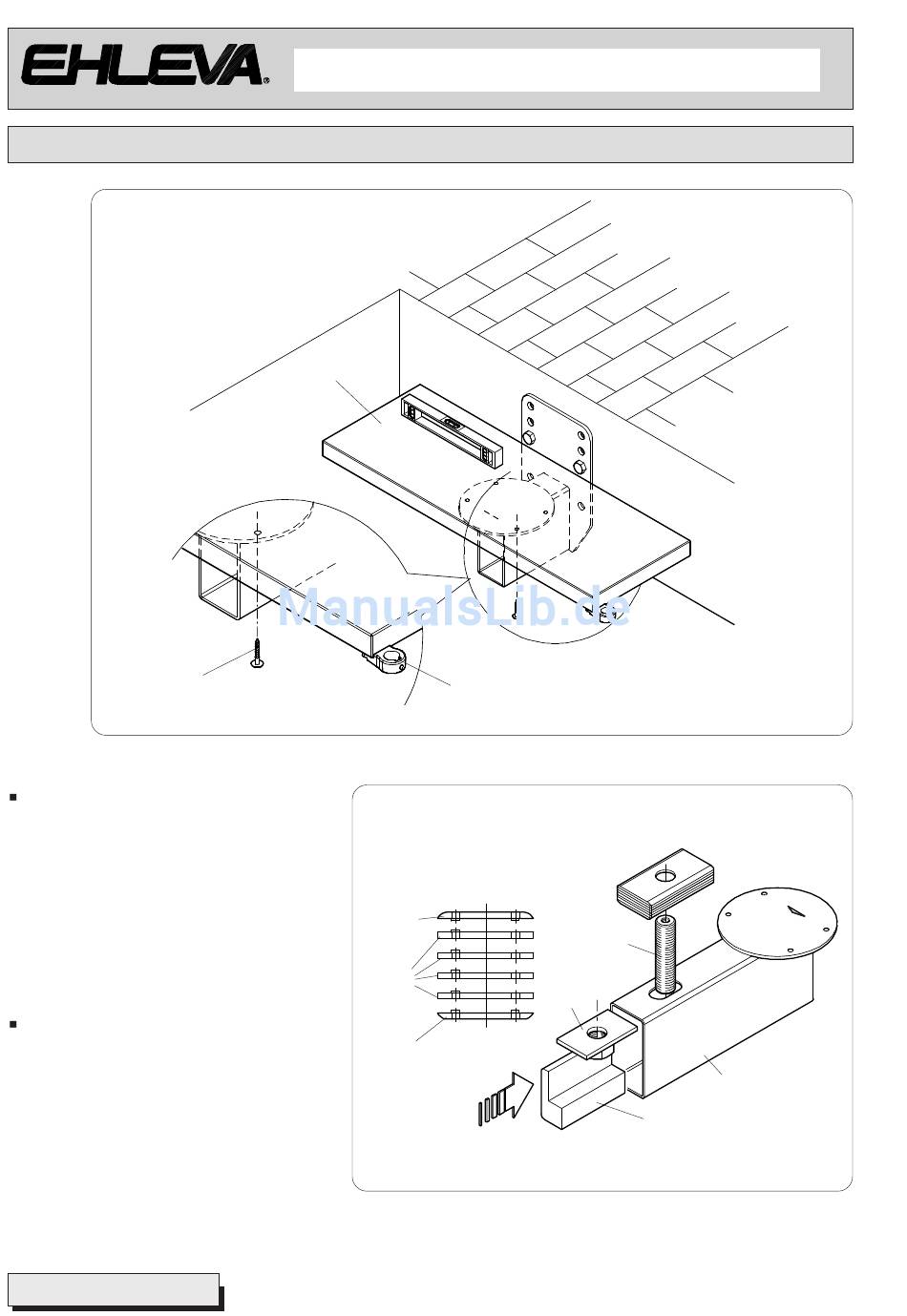

MONTAGE DER STUFEN

L20
P107
B205
Fig. 11
Nun ist das Distanzstückepaket P106 -
P106a zu bilden, welches das zuvor
bestimmte Steigungsmaß bestimmen wird.
Zur Menge der zu verwendenden
Distanzstücke, siehe die auf den Seiten 9-
10-11 enthaltene "Tabelle A".
P106a
Zur Bildung des genannten Pakets sind wie
K104
in der Abb. 12 gezeigt die Distanzstücke
P106 - P106a miteinander zu verbinden.
P106
K120
Die Platte K120 in den Träger K101 einführen
P106a
und sie dabei laut Abb. 12 mit der Schablone
D04 positioniert halten.
K101
Den Gewindezapfen K104 in der Platte K120
einschrauben, siehe Abb. 12.
D04
Fig. 12
