Ehleva Vector 70 Montageanleitungen Seite 21

advanced mobular stair system

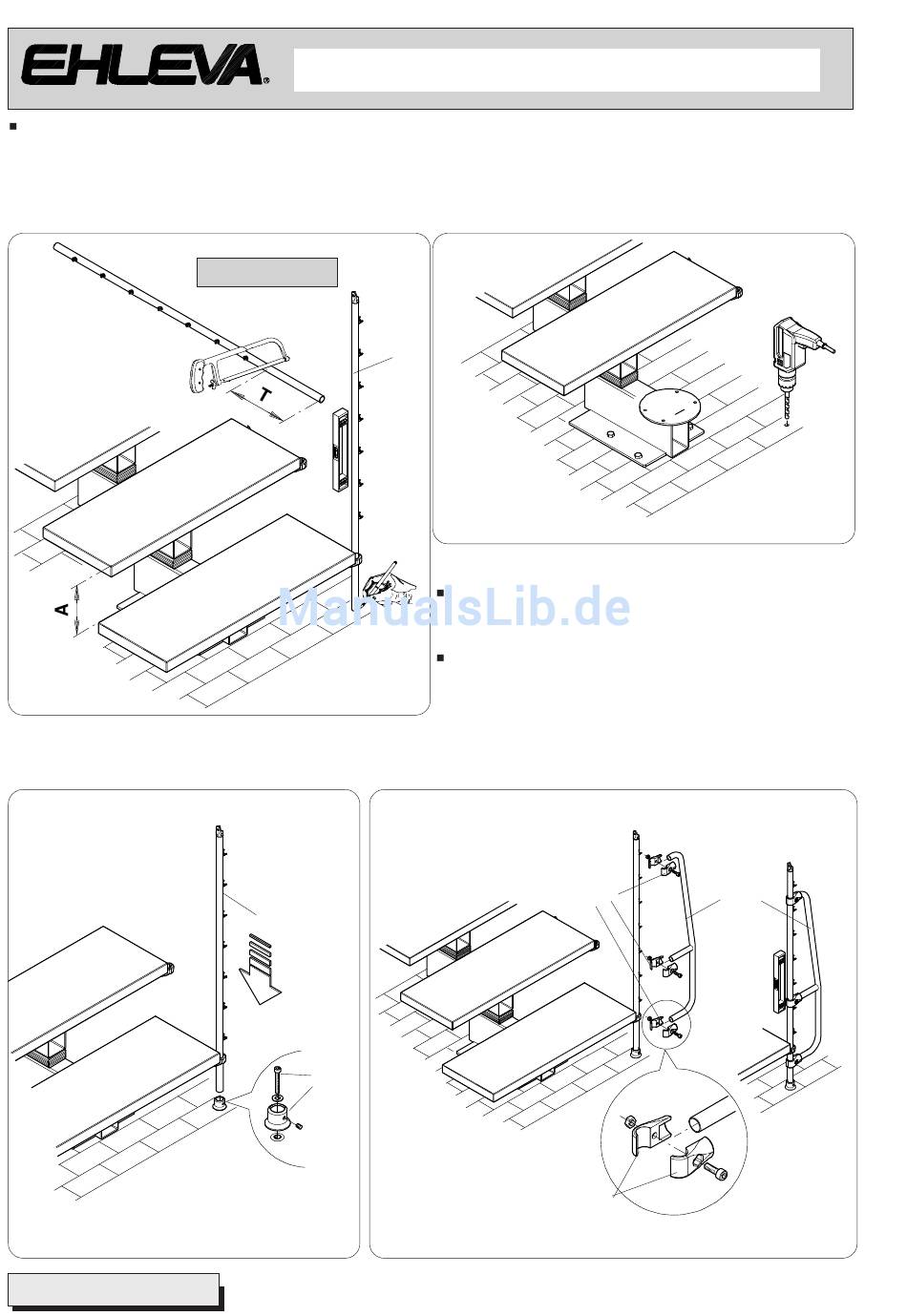

Die letzte Geländerstange ist vor der Montage zuzuschneiden. Die Schnittlänge T wird mit dem Ausdruck laut Abb.
29 bestimmt.
Dabei ist A der Wert der Steigung (Abb. 29)
Abb. 29
- 24 -
T = A - 146 (mm)
K63
K18
Abb. 31
K23
Abb. 30
Mit einer Ø10-Bohrerspitze an der markierten Stelle
bohren (Abb. 30)
Nach Montage der ersten Geländerstange K63, die
Verstärkung K33 wie in der Abb. 31A gezeigt mit den
Klemmen K36 montieren und den unteren
Verstärkungsarm unter die Stufe positionieren.
Abb. 29
K36
K33
K36
Ø10
Abb. 31A
