Markierung

˜
Nachdem die Parameter gefunden und bestimmt wurden,
welche die Treppeneigenschaf ten (Höhe H, Auftritt P
und Steigung A) identi zieren, kann die Montage
beginnen.
Man beginnt immer am Austritt.
An der Austritts-Geschoßdecke die korrekte
S tufenträger-Befestigungsposition aus ndig machen.

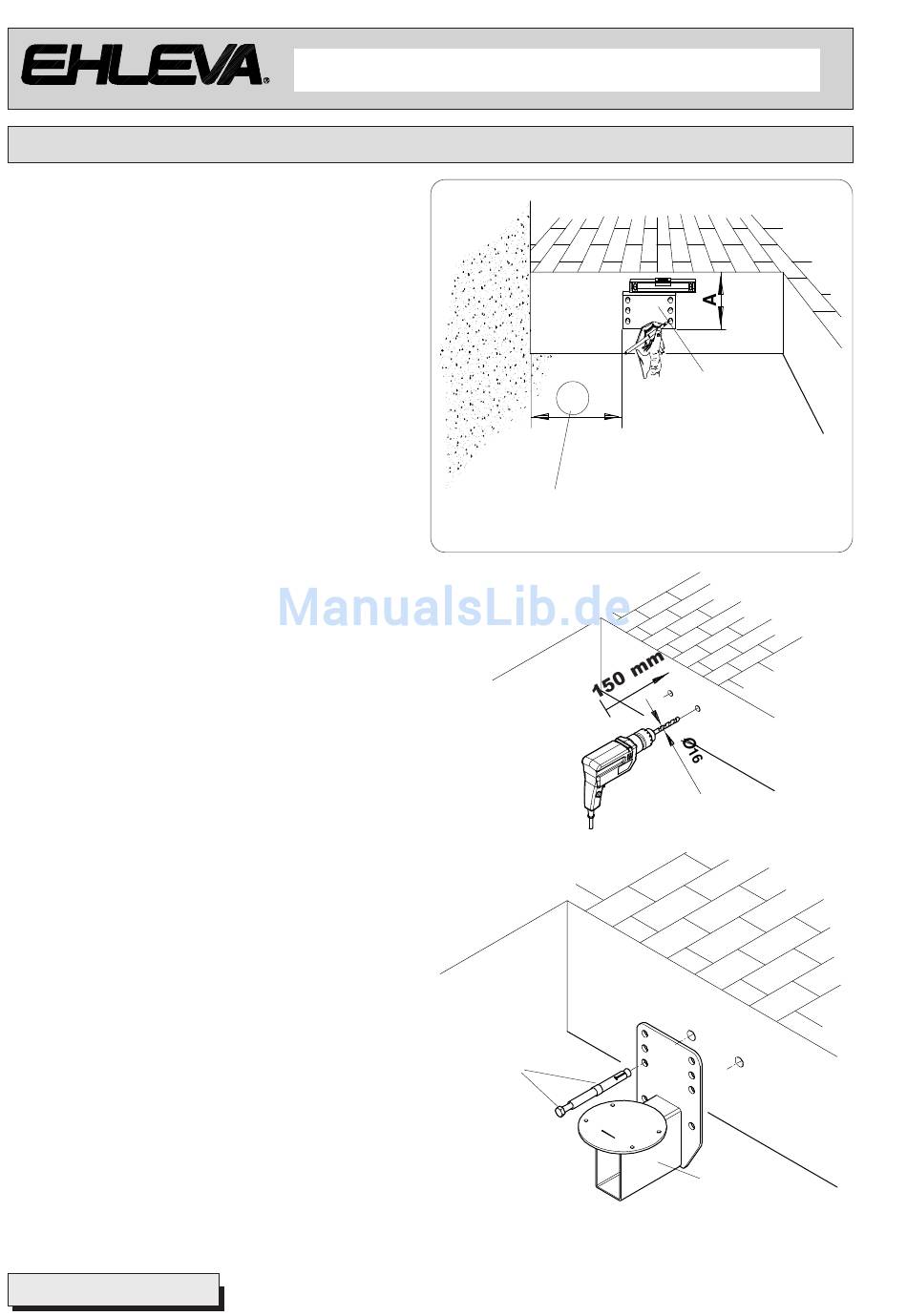

Die Schablone D03 auf die Geschoßdecke positionieren
und dabei beachten, dass sie unter Einhaltung der
folgenden Angaben mit dem Boden ausgerichtet wird
(Wasserwaage benutzen):
Maß V = min. 260 mm für das Mod. VECTOR 70 (Seite
ohne Geländer)
min. 310 mm für das Mod. VECTOR 83 (Seite ohne
Geländer)
Maß A = entspricht dem Wert der zuvor bestimmten
S teigung "A" .
˜
Die Schablone D03 besitzt sechs Bohrungen. Zur
Befestigung des Moduls sind nur zwei Bohrungen
erforderlich.
Deshalb ist zu bestimmen, welche zu markieren sind,
wobei als Regel die Bohrungen zu verwenden sind, die
sich auf der Mittellinie der Geschoßdeckendicke
be nden bzw . auf jeden Fall nicht zu nah an der
Boden äche. Abb. 3.
- 16 -
V
Vector 70 = min. 260 mm
Vector 83 = min. 310 mm
K129
D03
Abb. 3
Abb. 4
K103
Abb. 5
