Ehleva Vector 70 Montageanleitungen Seite 18

advanced mobular stair system

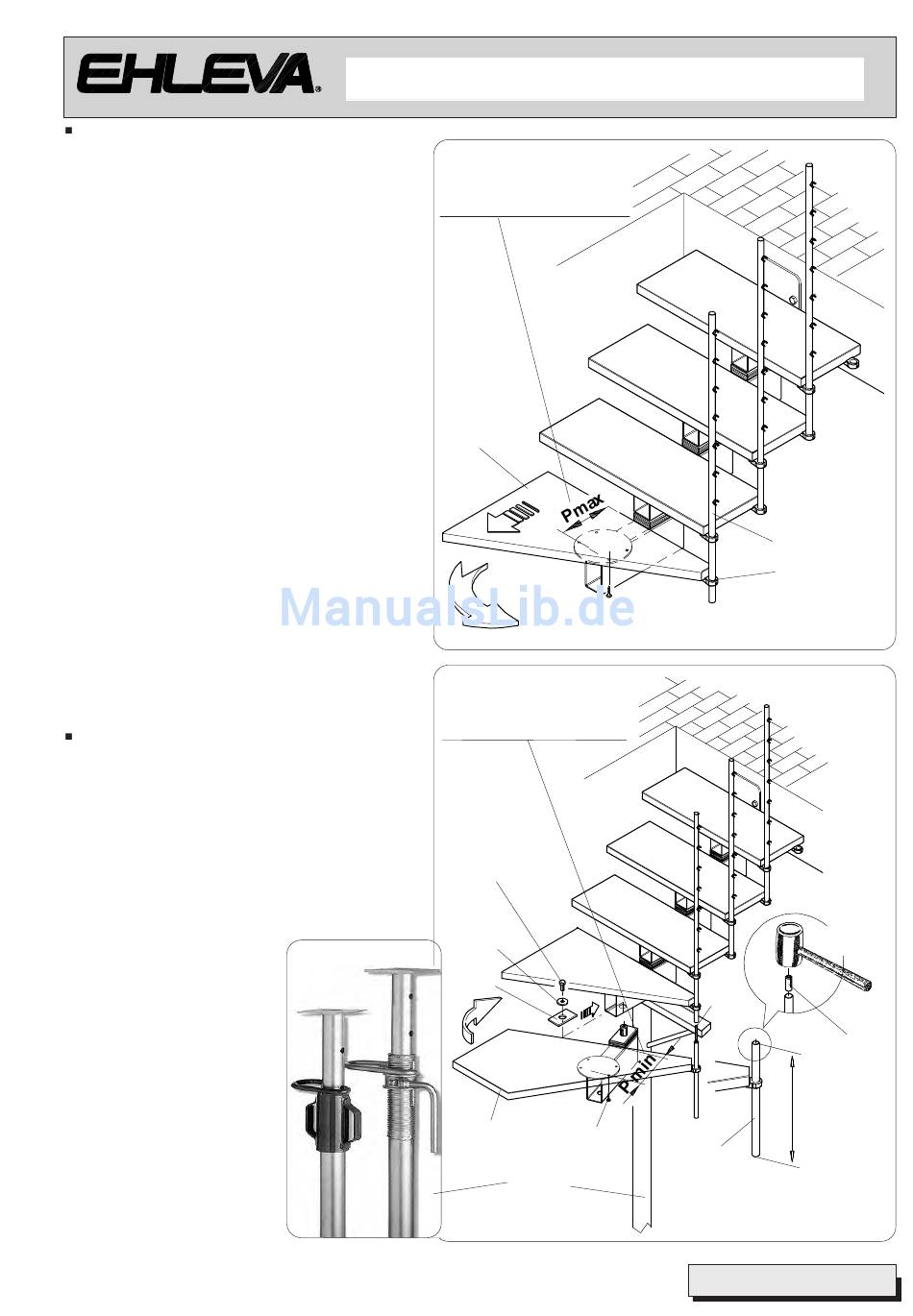

In gleicher Weise mit der Montage der nächsten
Stufen fortsetzen, bis man zur ersten Stufe L21
gelangt, an der die Treppenwendung beginnt.
Den Träger P107 an den vorhandenen Bohrungen
auf die Stufe L21 montieren und dabei die
Vierkantmutter mit dazugehörigem Sperrstift wie
zuvor dargestellt einsetzen.
Eine Geländerstange K63 in den Träger der oberen
Stufe einführen und sie vorübergehend in der in
Abb.19 gezeigten Position blockieren.
Prüfen, dass das Modul im Auftritt P Max
positioniert ist, die Stufe L21 laut Abb. 19
positionieren und mit B205 blockieren.
Die Stufe auf den größten Auftritt regulieren, d.h.
ganz nach vorne, bis die vorderste mögliche
Stellung erreicht wird (Abb. 19)
Das Modul in der erreichten Position blockieren
und dabei darauf achten, dass die Ausrichtung
des Distanzstückepakets mit dem Modul und die
Vertikalstellung der Geländerstange nicht verloren
gehen.
ACHTUNG!!!
Während der Montage der Stufen ist die sich
bildende Gruppe so abzustützen, dass das
Gewicht nicht auf dem Träger oder auf dem
Distanzstückepaket lastet. (siehe Beisp.
"TRÄG." in Abb. 20). Diese
Vorsichtsmaßnahme, die alle drei/vier Stufen
zu ergreifen ist (siehe Beispiel Abb. 20), wird
bei Erreichen der Bodenhöhe die Montage
des Antrittsmoduls erleichtern.
In gleicher Weise die Montage der Stufe der
mittleren Treppenwendung L23 montieren.
In diesem Fall ist die Verlängerung K125 zu
montieren, die mit der oberen Stange zu verbinden
ist. Die Packung enthält eine Geländerstange
K125.
K125 auf eine Länge zuschneiden, die drei mal
dem Steigungsmaß T=3*A entspricht und wie in
der Abb. 20 dargestellt fortsetzen, die beiden Teile
mit der Gewindestange K130 und der Buchse K23
verbinden.
Das Stufenträgermodul wird
sich in die von den auf der
Stufe vorhandenen
Befestigungsbohrungen
vorgegebene Richtung
orientieren. In diesem Fall
ist der Auftritt "P" auf das
Mindestmaß (P min.), d.h.
die ximal zurückgeschobene
P o s i t i o n ( A b b . 2 9 )
einzustellen.
Das Distanzstückepaket mit
einem der beiden Träger
ausrichten und es beim
Blockieren festhalten.
P Max
Vector 70 = 200 mm
Vector 83 = 220 mm
L21
P Min
Vector 70 = 200 mm
Vector 83 = 220 mm
K127
K126
K119
L23
B205
TRAG.
K63
P107
Abb. 19
K130
K23
T=3*A
K125
Abb. 20
