VORBEREITUNG DER GELÄNDERSTANGEN UND STUFEN
Vor Beginn der Stufenmontage
Geländerstangenträger P107 des Geländers zu
montieren, Abb. 7 - 8 - 9 - 10.
Mit einem Holzbohrer Ø4 an den markierten Stellen auf
der Stufe wie in der Abb. 9 gezeigt eine 30 mm tiefe
Bohrung fertigen.
ACHTUNG !!!
Eine besondere Vorsicht ist bei der Durchführung
dieses Vorgangs an der Unterseite der Stufe
erforderlich, wo
Befestigungsbohrungen befinden; ebenfalls ist auf
die korrekte Seite zu achten, an der das Geländer
montiert wird.

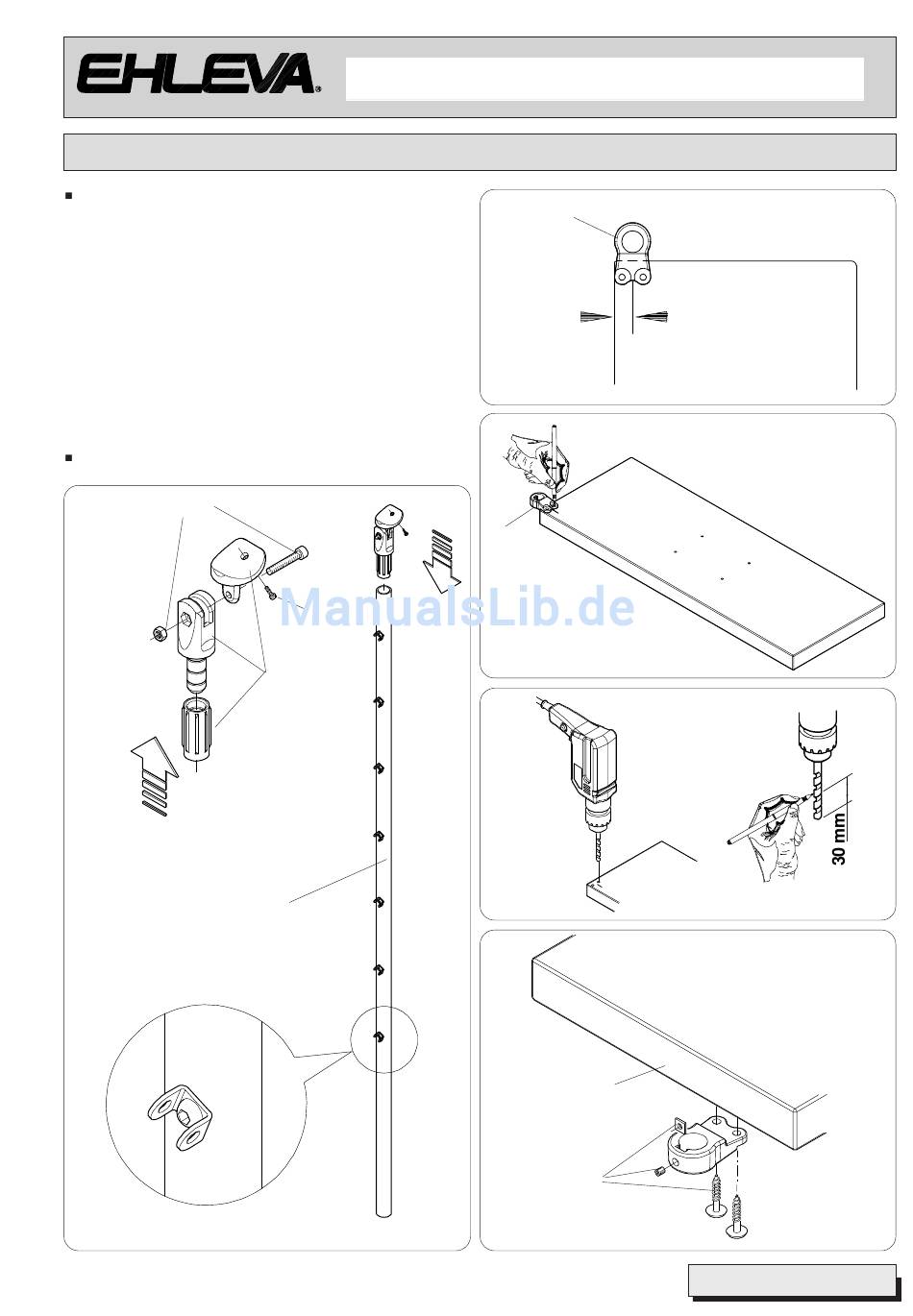

Die Geländerstangen gemäß Abb. 6 montieren.
K66
1 °
K63
L. 1125 mm
sind
sich bereits
2 °
K80
K65
Abb. 6
die
P107
20 mm
die
Abb. 7
P107
Abb. 8
4
Ø
L20
B203
Abb. 9
Abb. 10
