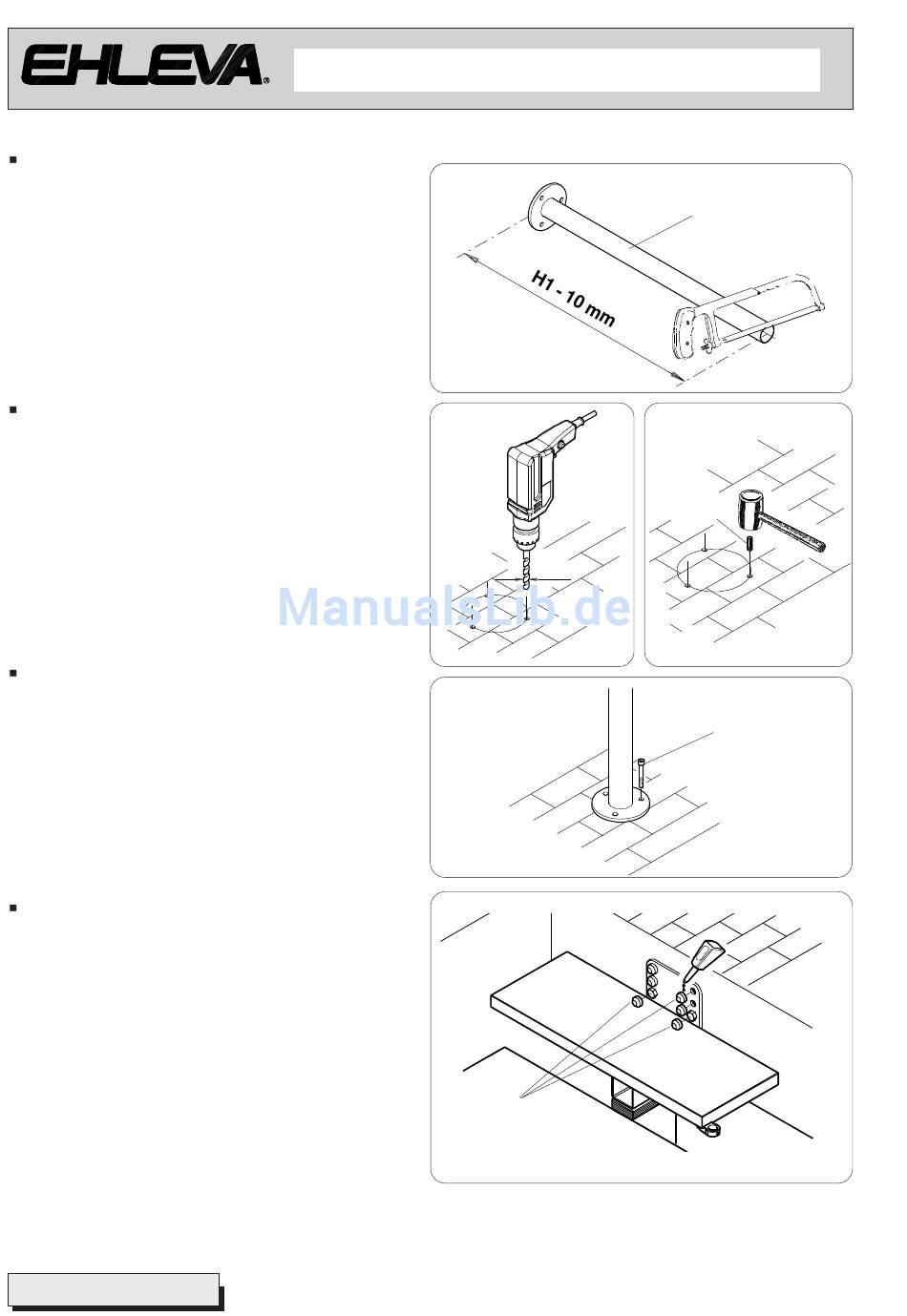

TDen Pfosten K122 an der Abmessung H1 - 10 mm
(Stärke von K123) schneiden (Abb. 33).
K122
Abb. 33
An den markierten Stellen mit Bohrerspitze Y12 bohren
und in die gefertigte Bohrung den Dübel des Bausatzes
B202 einsetzen (Abb. 34-35).
B202
Ø12
Abb. 35
Abb. 34
Den Pfosten wieder positionieren und mit den
Schrauben des Bausatzes B202 befestigen
Abb. 36).
(
Die Buchse K123 so regulieren, dass sie den unteren
B202
Teil des Moduls berührt und mit der Schraube B206
unter Verwendung der zuvor gefertigten Bohrung
verbinden (Abb. 32, vorige Seite).
Abb. 36
Zur Vervollständigung der bisherigen Arbeitsschritte
alle Befestigungsschrauben (Austrittsmodul und
Antrittsmodul) mit den Kappen K131 abdecken.
Am Austrittsmodul wird der Kopf der verwendeten
Schrauben direkt abgedeckt, während die Kappen auf
den frei gelassenen Bohrungen aufzukleben sind. Abb.
37
K131
Abb. 37
