advanced mobular stair system

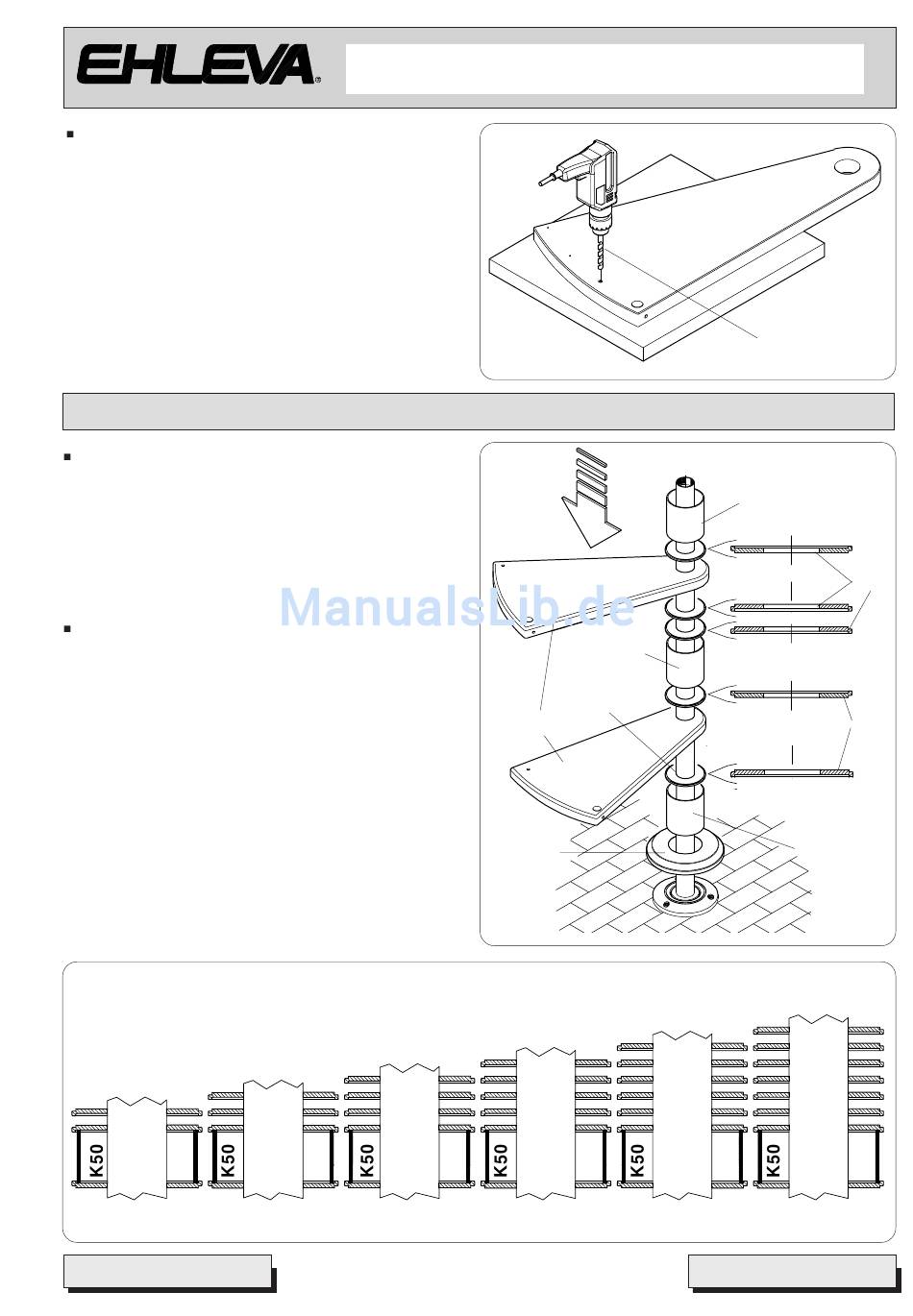

Mit einer Holz-Bohrspitze Ø11 die Bohrung an den zuvor
markierten Stellen fertigen.
Beim Bohren sollte die Stufe auf eine nicht harte,
möglichst hölzerne Oberfläche gesetzt werden, damit
die Bohrerspitze nicht beschädigt wird und um eine grate-
und splitterfreie Bohrung zu fertigen. Abb. 7
MONTAGE DER STUFEN
Bevor die Montage aller Spindelmastabschnitte
komplettiert wird, sollte man auch beginnen, die
verschiedenen Elemente einzustecken, aus denen die
Treppe bestehen wird (Stufen, Distanzstücke); deren
Montage sollte gleichzeitig mit dem Zusammenbau des
Spindelmastes erfolgen. Zuerst den Plattendeckel K44
und das Distanzstück K49 einsetzen (das einzige in der
Höhe 146mm), siehe Abb. 8.
Vor Einsetzen der Stufe L11, die Scheibe K45 montieren.
Mit der Montage der nächsten Stufen fortsetzen und dabei
beachten, dass sowohl auf als auch unter den Stufen
jeweils die Zentrierscheibe K45 wie in der Abb. 8 gezeigt
montiert wird.
Die Zahl der einzusetzenden Scheiben ist der
entsprechenden
Spalte
Rechenschiebers zu entnehmen. (siehe die
verschiedenen Kombinationen im unteren Schema,
Abb. 9).
Merke. Es ist möglich, dass sich die Notwendigkeit
ergibt, zwei verschiedene Steigungsmaße "A" zu
kombinieren. In diesem Fall empfehlen wir, die mit dem
jeweils gleichen Maß von oben beginnend zu gruppieren.
"A" 215
"A" 210
Nova
des
beiliegenden
"A" 220
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.
-
-
K50
K45
L11
K44
"A" 230
"A" 225
ehleva@ehleva.it
Ø11
Abb. 7
K50
K45
K45
K49
Abb. 8
"A" 235
Abb. 9
- 9 -
