MONTAGE DES HANDLAUFS

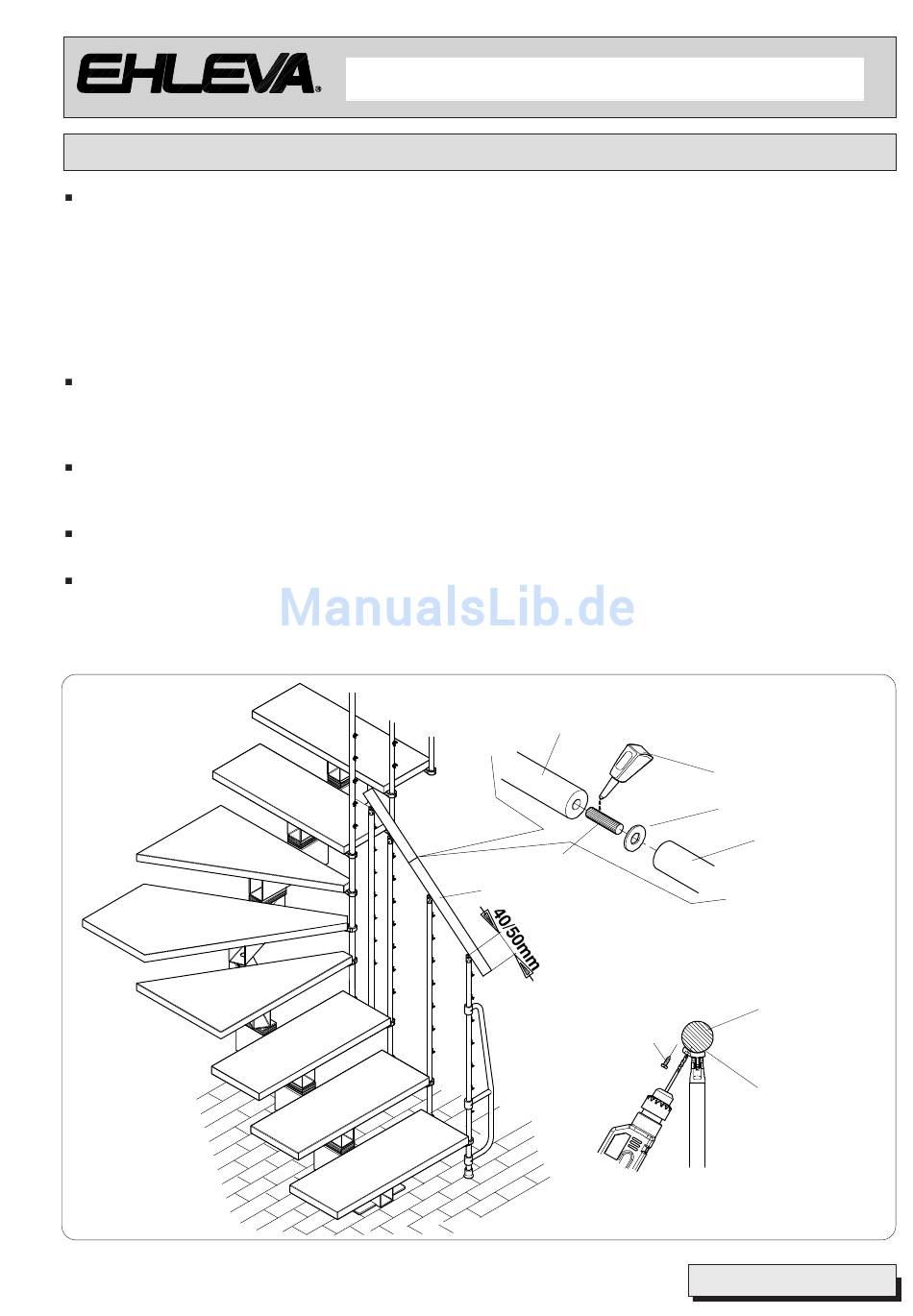

Den Handlauf in einem Abstand von etwa 40-50 mm von der ersten Geländerstange auf den Träger setzen (Abb. 40).
Mit Bezugnahme auf die Aufnahme eine Vorbohrung Ø3 für die Befestigung des Handlaufs an seinen Sitz K65
fertigen. Prüfen, dass er in natürlicher Weise und ohne Freiräume auf den Aufnahmen der verschiedenen Träger
sitzt. Den Handlauf mit der entsprechenden Schraube des Bausatzes K66 befestigen.
In dieser Weise bis zur letzten Geländertreppe vor der Treppenwendung fortsetzen.
Bei der Handlaufmontage beachten, dass die sattelförmigen Stützträger K65 dem Treppeninnern
zugewendet sind.
An der letzten Geländerstange vor der Treppenwendung angelangt, den Handlauf abschneiden und einen Vorsprung
für die Montage des Deckels K68 lassen.
Es wird empfohlen, diesen Deckel zu montieren, bevor der Handlauf endgültig auf die Geländerstangen montiert wird.
Nach der Treppenwendung, in gleicher Weise bis zur letzten, auf die Austrittstufe montierte Geländerstange mit der
Montage des Handlaufs fortsetzen.
Die überschüssige Handlauflänge abschneiden, nur 40-50 mm vorstehen lassen.
Die Regel, dass eine zusätzliche Geländerstange auf die letzte gerade Stufe vor der Treppenwendung hinzu zu
fügen ist, gilt für alle Treppenformen. Die Abb. 41 zeigt das Beispiel einer U-förmigen Treppe.
ACHTUNG!!!
L15
K77
L15
B301
K71
L15
L15
K80
3
Ø
K65
Abb. 40
