Ehleva Vector 70 Montageanleitungen Seite 16

advanced mobular stair system

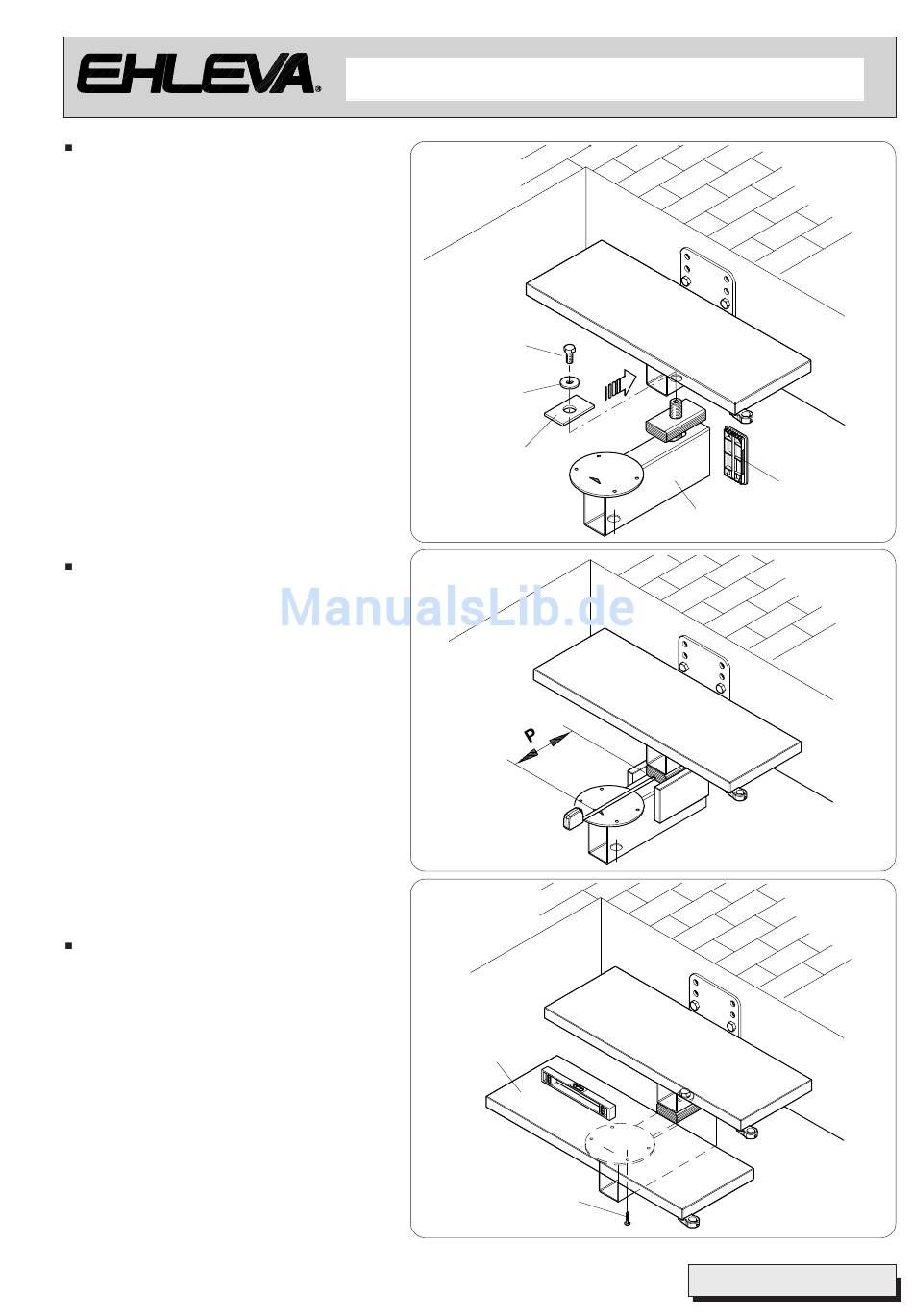

Mit der so gebildeten Gruppe, den Teil des
vorstehenden Zapfens in die Bohrung unter
dem zuvor montierten Stufenträgermodul
einführen.
Die Platte K119 in das Rohr des obigen Moduls
einführen und alles mit der Schraube K127 und
der Scheibe K126 blockieren.
Um das Festschrauben zu erleichtern, wird
empfohlen, einen Ratschenschlüssel zu
verwenden und die Schraube so lange
K127
einzuschrauben, bis sie festzuziehen beginnt.
Man sollte noch nicht alles ganz festmachen,
da die Auftrittseinstellung noch durchführbar
K126
bleiben muss.
Außerdem sollte vor der Montage des Moduls
auf der Rückseite der Deckel P105 eingesetzt
K119
werden. (Abb. 13)
P105
K101
Abb. 13
Nun ist das Modul in Funktion des
Auftrittsmaßes "P" einzuregulieren.
Dieser Abstand ist vom vorderen Teil des
Distanzstückepakets ausgehend bis zu dem
auf dem Trägerflansch vorhandenen
Bezugspunkt zu messen, siehe Abb. 14.
Die zuvor locker gelassene Schraube K127
ganz festschrauben und dabei besonders auf
die Position des Distanzstückepakets achten,
das die Ausrichtung mit dem Träger bewahren
muss.
Es wird empfohlen, eine steife Bezugsführung
zu verwenden und sie bei diesem Vorgang mit
einer Klemme an den Seiten des Rohres
anzubringen.
Abb. 14
Die Stufe L20 mit den Schrauben B205 auf
den Träger K101 montieren, siehe Abb. 15.
L20
B205
Abb. 15
- 19 -
