Ehleva Vector 70 Montageanleitungen Seite 19

advanced mobular stair system

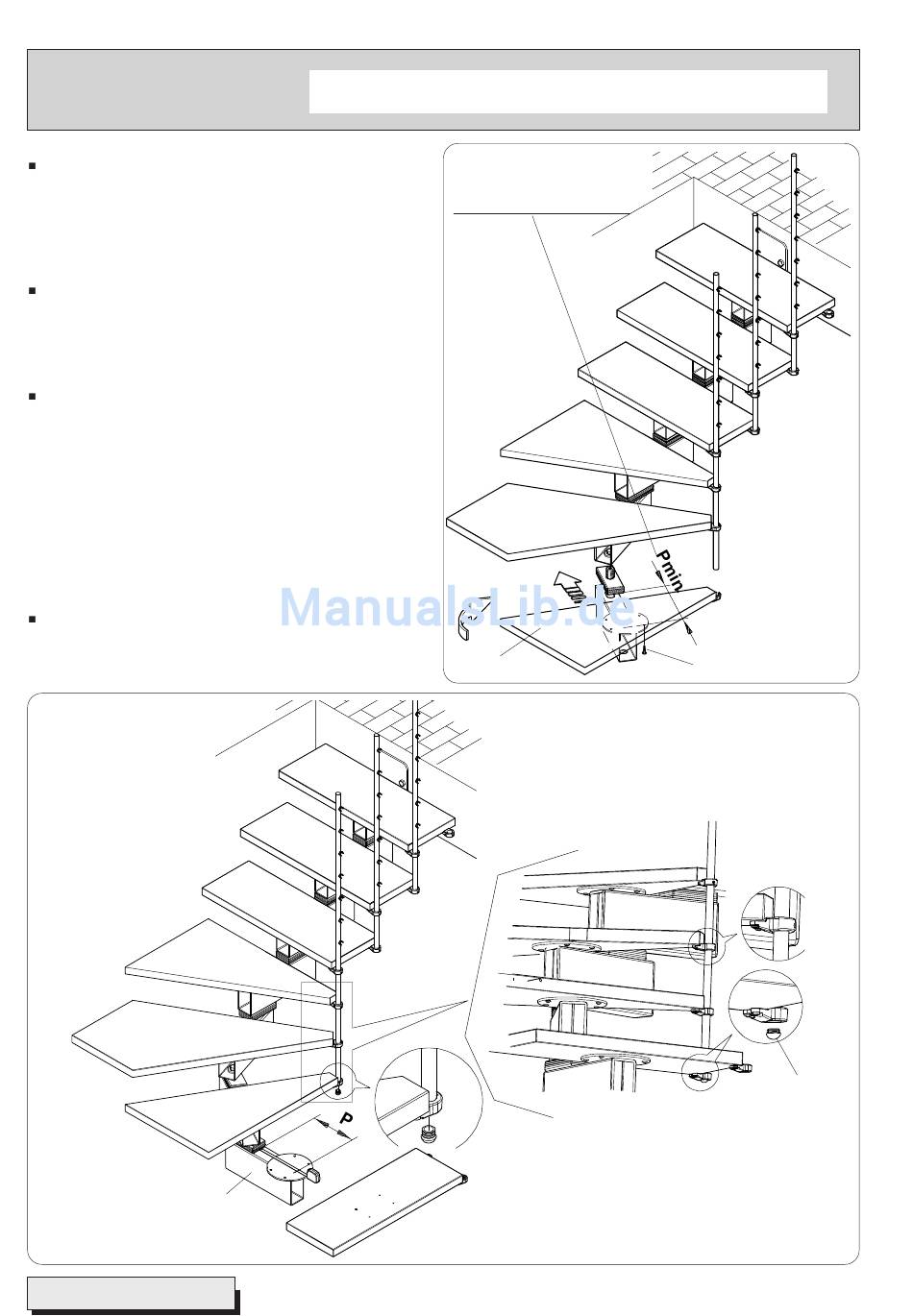

In gleicher Weise und mit der gleichen Prozedur mit
der Montage der zweiten Treppenwendungsstufe L22
fortsetzen. Auch in diesem Fall ist die Stufe auf die
maximal zurückgeschobene Auftritt-Position, d.h. das
Mindestmaß „P" (P min.) zu bringen (Abb. 21).
Geländerstange und Verlängerung definitiv in deren
Träger P107 positionieren und den Stopfen P110 wie
in der Abb. 22 gezeigt in das Geländerstangeloch
stecken.
Nach vollendeter Montage der Treppenwindung, je
nach der gewünschten Treppengestaltung mit dem
Einsetzen einer weiteren Treppenwindungsstufe („U"-
Form) oder geraden Stufe („L"- oder breite „U"-Form)
fortzusetzen.
In beiden Fällen gilt die gleiche zuvor beschriebene
Montageprozedur.
Nicht vergessen, dass bei Montage der gerade Stufe
das Trägermodul K101 wieder je nach Auftritt P
einzustellen ist, wie in der Abb. 22 gezeigt.
Die Stufenmontage bis zum Boden fortsetzen.
K101
- 22 -
P Min
Vector 70 = 200 mm
Vector 83 = 220 mm
L22
Abb. 21
B205
P110
Abb. 22
