TEIL 3
VORBEREITUNG DER GELÄNDERSTANGEN
Die Geländerstangen K26 auf das für die Steigung A
richtige Maß bringen.
Vom beigestellten Regelschieber die Länge der
Geländerstangen ablesen. Das folgende Beispiel gibt für
die Höhe „H" von 2805 mm an, dass 10 St. 215 mm-
Steigungen und 2 St. 220 mm-Steigungen erforderlich sind.
Die Spalten enthalten die Maße der drei Stangenlängen
L1-L2-L3.
Der Regelschieber nennt außerdem den Punkt, an dem
die Stangen montiert werden müssen.
Ebenfalls aus dem gleichen unten stehenden Beispiel ist
zu entnehmen, dass die 1190 mm langen Stangen L1
nicht zu schneiden und stets an den Stufenecken zu
montieren sind (Abb. 17).
Somit sind für die Montage an den 215 mm-Steigungen A
zehn Stangen L2 an der Länge 1047 mm zu schneiden
und für die Montage an den 220 mm-Steigungen zwei
Stangen an der Länge 1043 mm; danach sind die Stangen
in die Löcher auf den Stufen L2 zu positionieren
(Abb. 17).
In gleicher Weise sind in die Löcher L3 zehn an 1118 mm
Länge geschnittene Stangen L3 für die 215 mm-
Steigungen A und zwei an 1117 mm Länge geschnittene
Stangen für die 220 mm-Steigungen A zu montieren
(Abb. 17).
Den Schnitt durch Entfernen eventueller Grate versäubern
und am unteren Bereich die weiße Expansionsbuchse
K23 einsetzen.
Den Träger K67 direkt durch Einführen in das
Geländerstangenloch montieren. Die Montage durch
Einführen der Aufnahme K67 komplettieren und alles mit
den Schrauben und Muttern K66 befestigen, jedoch nicht
ganz festziehen.
Siehe Abb. 17.
Nova
K2C
K2A
K2B
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.
-
-
K66
K67
K26
K23
L1
L3
L2
L1
L3
L2
L1
ehleva@ehleva.it
K66
K80
K67

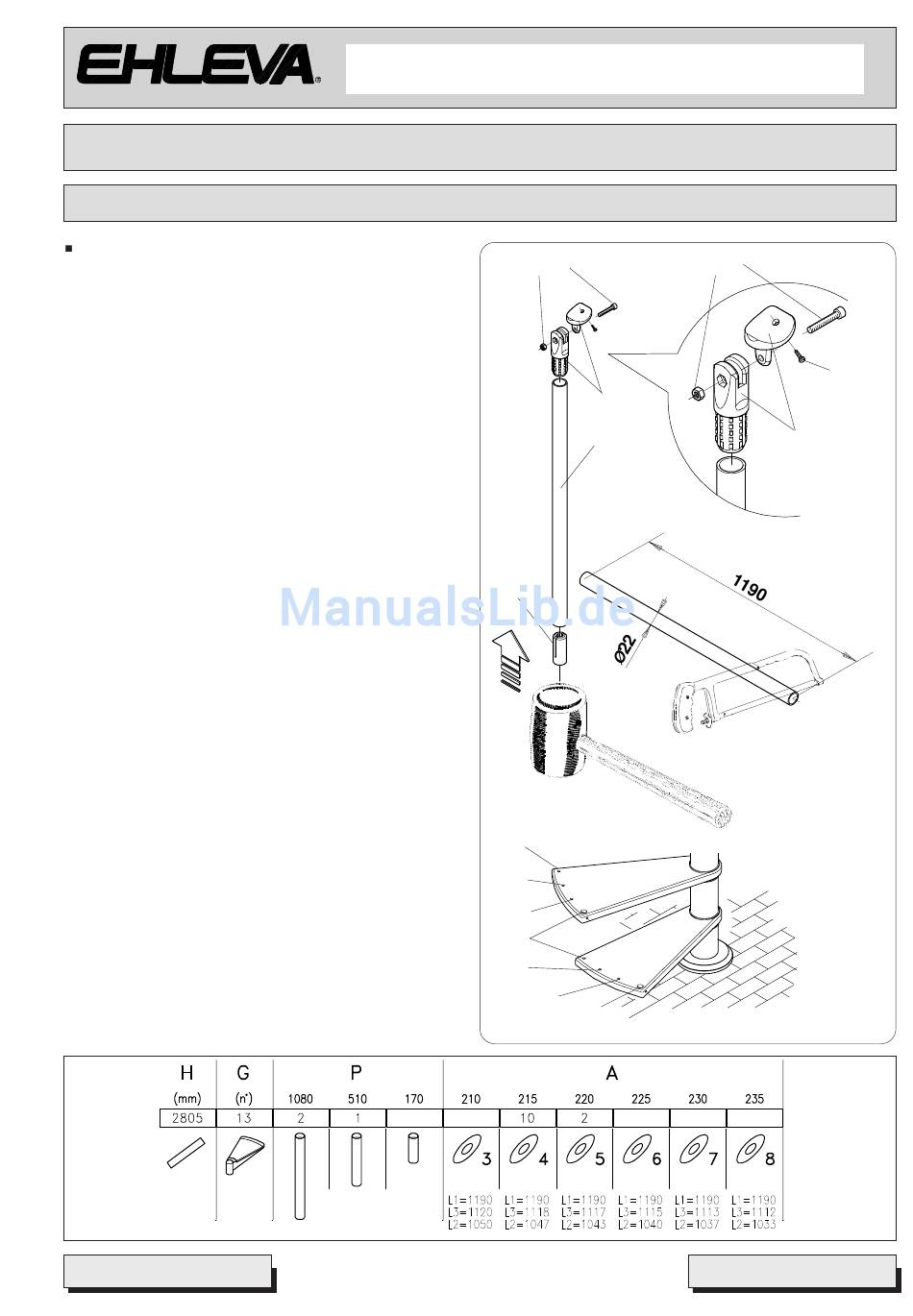

Abb. 17
