advanced mobular stair system
MARKIERUNG

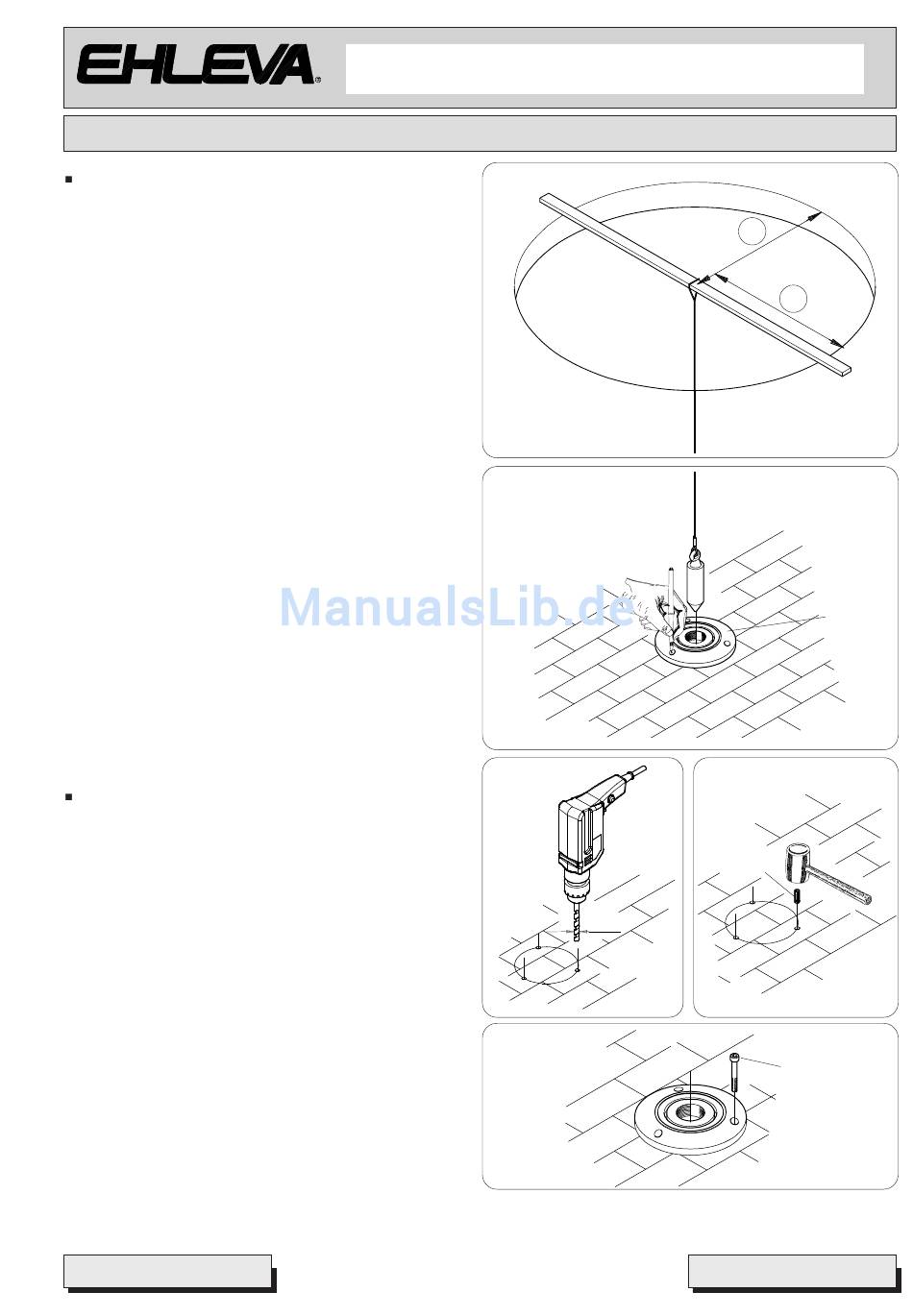

Den Mittelpunkt des Treppenhauses ausfindig machen
und auf den Boden übertragen. Damit dieser Vorgang
korrekt erfolgt, ist ein Faden lotrecht an ein Lineal zu
hängen und auf das Deckenloch zu positionieren, wie
in der Abb.2 gezeigt.
Nach der Markierung mit einer Bohrerspitze Ø 12
mm die Bohrung fertigen (Abb. 4).
Den Messingdübel K7 einsetzen (Abb. 4a)
Den Flansch K1 positionieren und laut Abb. 4b mit
3 Schrauben K6 befestigen.
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.
-
-
Ø
12
Abb. 4
ehleva@ehleva.it
R
R
Abb.2
K1
Abb. 3
K7
Abb. 4a
K6
Abb. 4b
- 7 -
