Betrieb

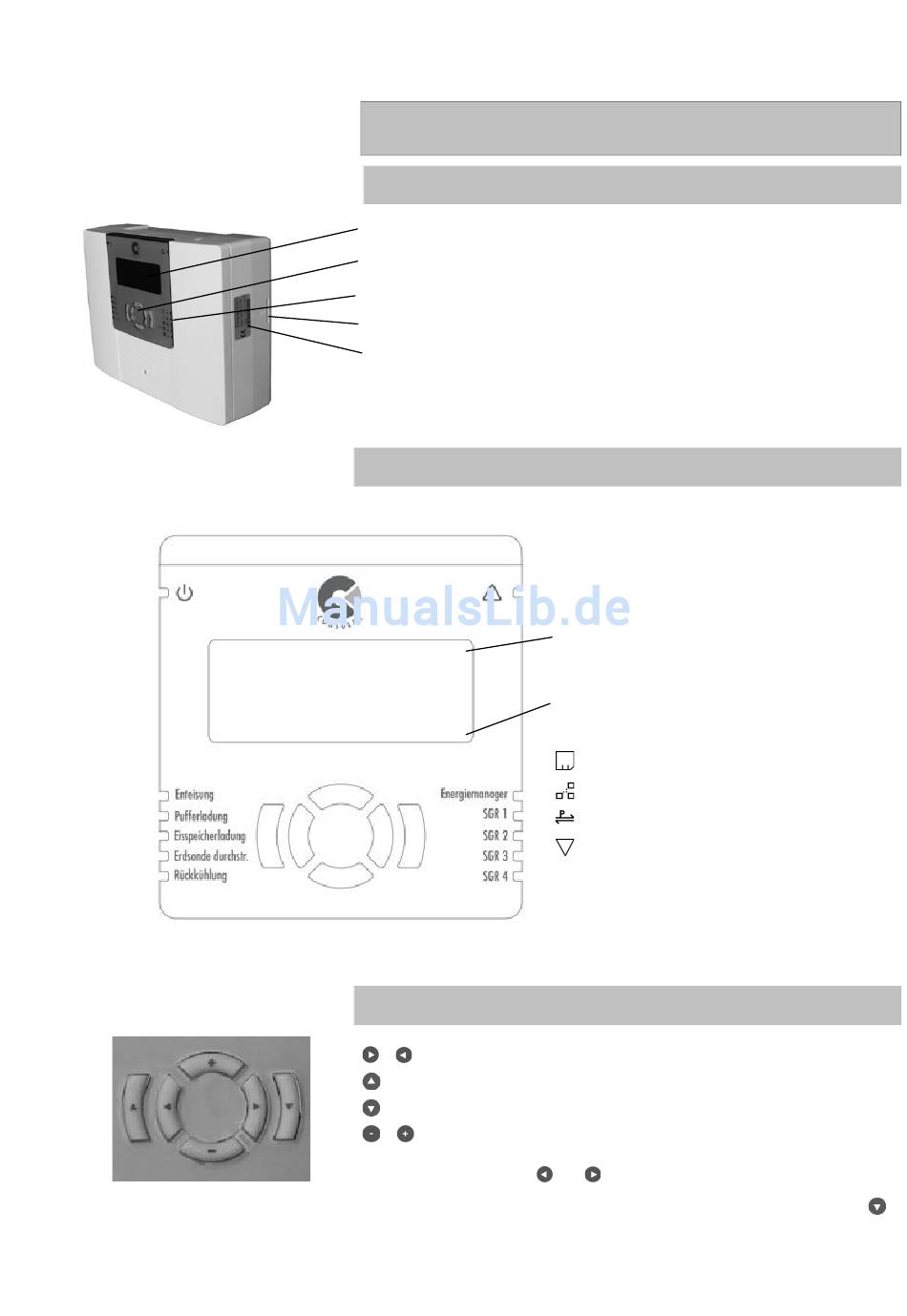

4 Bedienung

4.1 Aufbau

Display
Bedientasten
Zustandsanzeigen
Steckplatz für SD-Karten
Typenschild mit Serien-Nummer
4.2 Symbolerklärung
Störung
"
4.3

Belegung der Bedientasten

/ vor und zurück innerhalb eines Menüs
eine Menüebene zurück
Bestätigung der Eingabe (Enter) oder Wechsel in das angebotene Menü
/ Verringern/ Erhöhen/ Ändern des Parameters
Gleichzeitiges Drücken von
Nach Änderung des Eingabewertes blinkt dieser. Durch Drücken der Enter-Taste
wird der Wert bestätigt und gespeichert.
5
Kreis = Profimenü aktiv / kein Kreis = Endkundenmenü
In der untersten Zeile des Reglerdisplays werden je nach
Betriebszustand folgende Symbole angezeigt:
SD-Karte im Regler eingesteckt
Netzwerkverbindung ist aktiv
Verbindung zum Remoteportal ist aktiv
Untermenü vorhanden (Enter-Taste drücken)
und -> zurück ins Hauptmenü
