6 Montage

Die Montage darf ausschließlich nur in Innenräumen erfolgen.
Alle Arbeiten sind nach den einschlägigen örtlichen und den VDE-Richtlinien von
dazu berechtigtem Fachpersonal durchzuführen.
Hinweis zur VDE-Richtlinie
Die einschlägigen örtlichen und VDE-Richtlinien sind zu beachten. Die
Fühlerleitungen führen Kleinspannung und dürfen nicht mit Leitungen, die mehr als
50 V führen, in einem gemeinsamen Kabelkanal verlaufen.
Hinweis zur Anschlussbelegung
Die Anschlussbelegungen der Ein- und Ausgänge erfolgen gemäß den
Regleranschlussinfos in Abschnitt 6.3.

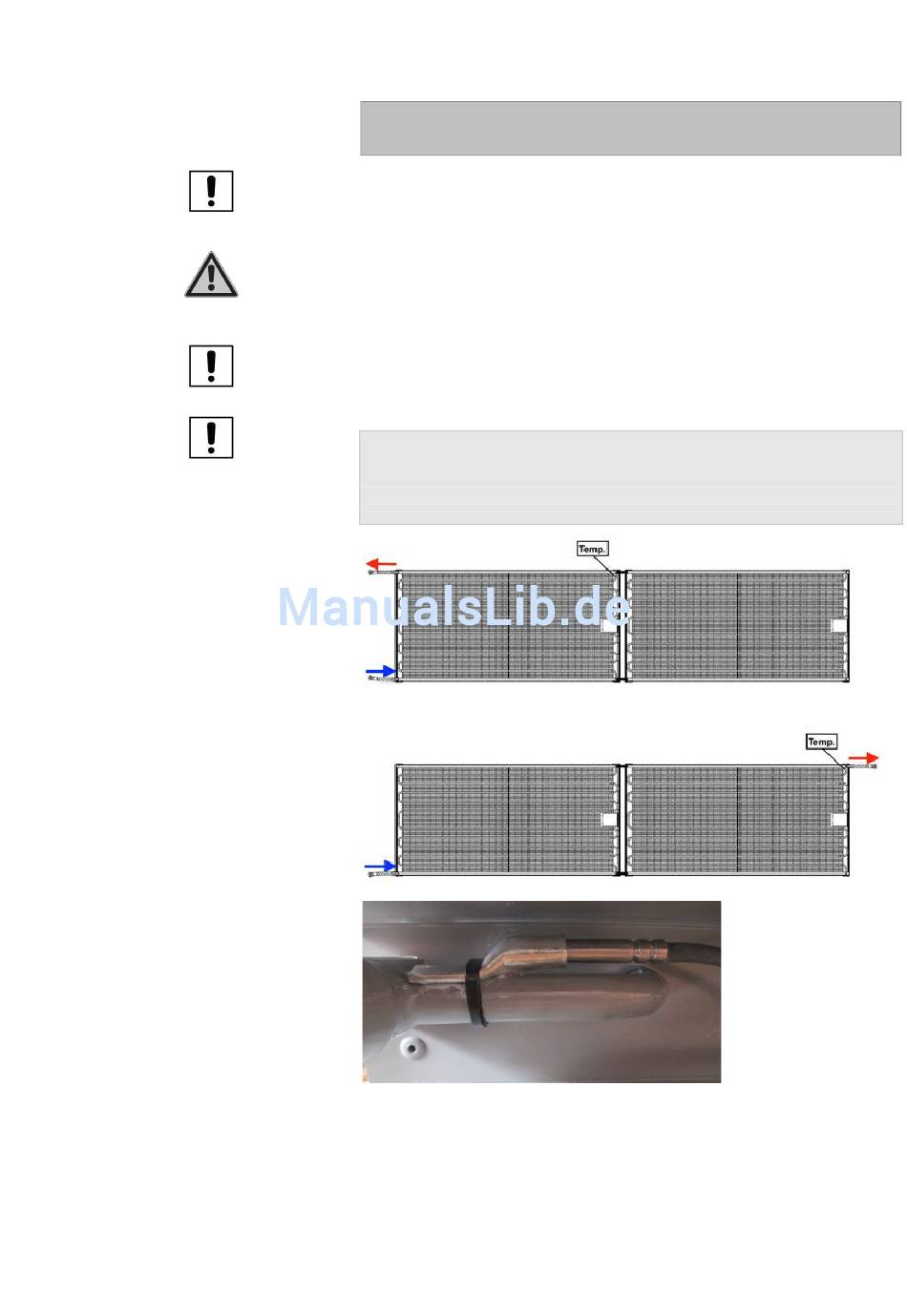

Hinweis zur Position des Kollektorfühlers
Der Fühler muss an dem Mäanderrohr des Kollektors, an dem die ausgehende,
warme Vorlaufleitung angeschlossen ist, befestigt werden (dort wo das 12 mm
Mäanderrohr in das 22 mm Sammlerrohr tritt). Eine falsche Positionierung des
Kollektorfühlers kann zu ungenauen Temperaturmessungen im Kollektor und
somit zu Fehlfunktionen des Reglers führen. Siehe auch TDMA SOLINK.
