6.2.3.2

Potentialfreier Ausgang

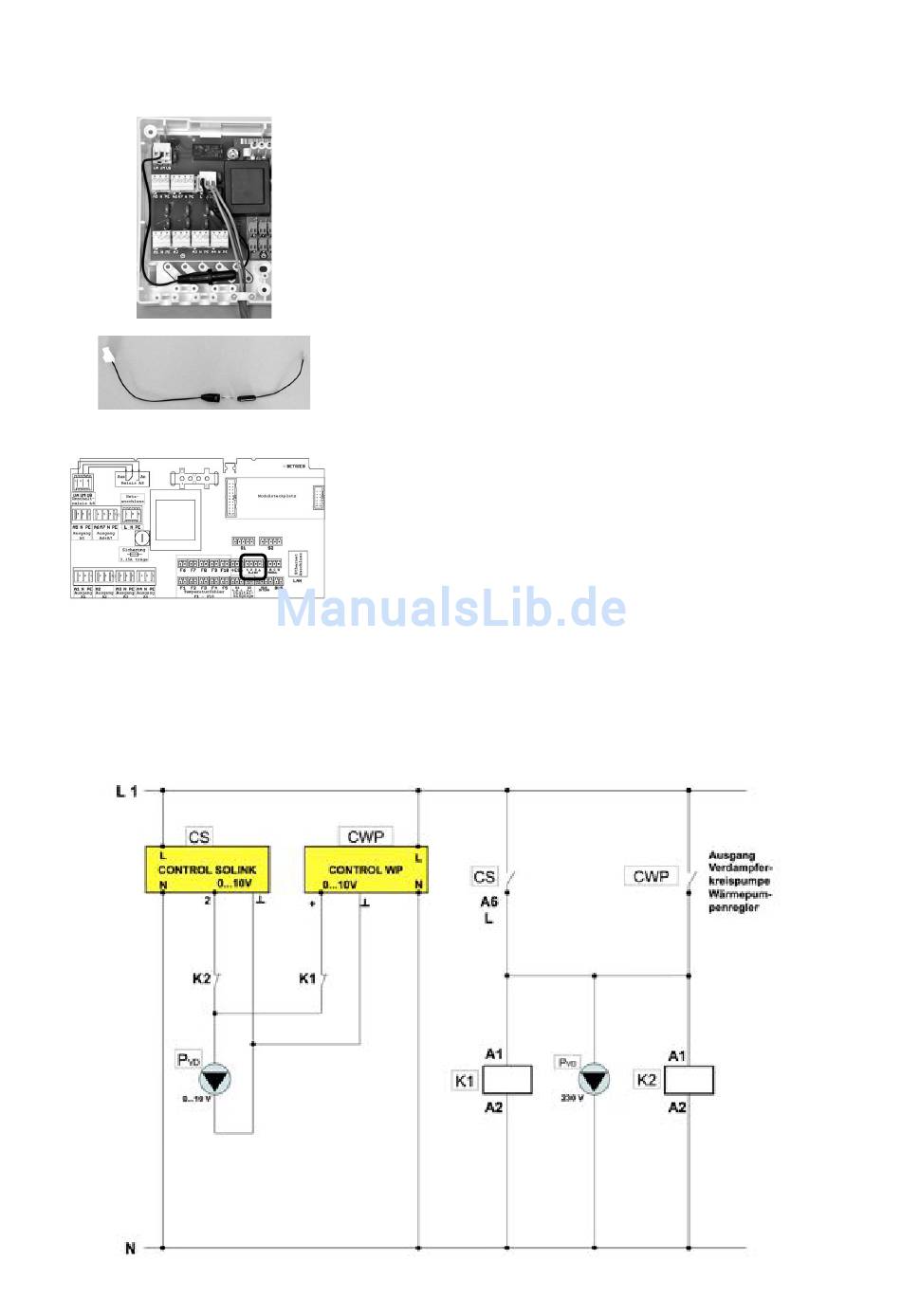

Soll mit dem potentialfreiem Ausgang ein 230 V-Ausgang realisiert werden, kann
über die mitgelieferte Kabeleinbausicherung von Klemme L der
Spannungsversorgung auf Klemme UM des Ausgangs 8 die Betriebsspannung für
den Ausgang A8 bereitgestellt werden.
6.2.3.3 0-10V Ausgang
Ist für Wahlfunktion 1 die Option Eisspeicher oder Erdsonde ausgewählt, wird vom
Regler auch die Verdampferkreispumpe geschaltet.
Die Steuerspannung der Pumpe wird über die Klemme 2 und GND der 0-10V
Ausgänge abgegriffen.
6.2.1

Anschluss der Verdampferkreispumpe

Wird die Verdampferkreispumpe geschalten muss die 0-10V Steuerspannung des
Solink Reglers gegen die 0-10V Steuerspannung der Wärmepumpe verriegelt
werden.
Eine Ausführungsmöglichekt ist untenstehender Grafik zu entnehmen.
