Elektrischer Anschluss - Consolar CONTROL 602 SOLINK Montage- Und Betriebsanleitung

TDMA_CONTROL_602_SOLINK_2018_08_21.doc
AUS
Relais
Umschaltrelais
A8
Ausgang
Ausgang
Ausgang Ausgang
230V Fühlerleitungen
6.2

Elektrischer Anschluss

Achtung
Gerät niemals öffnen, wenn Netzspannung anliegt! Lebensgefahr!
Um Fehlschaltungen bei der Inbetriebnahme zu vermeiden, sollten die Anschlüsse in
der folgenden Reihenfolge durchgeführt werden:
1. Fühler und Netzanschluss anschließen
2. Gewünschte Anlagenvariante einstellen (siehe Abschnitt 5.4)
3. Netzspannung unterbrechen und Ausgänge anschließen
Bei nicht Befolgen dieser Reihenfolge kann es bei der Inbetriebnahme zu
Fehlschaltungen kommen, da im Auslieferzustand und nach „Werkseinstellungen
herstellen" Variante A eingestellt ist, welche unter Umständen nicht mit der
gewünschten Ausgangsbeschaltung übereinstimmt.

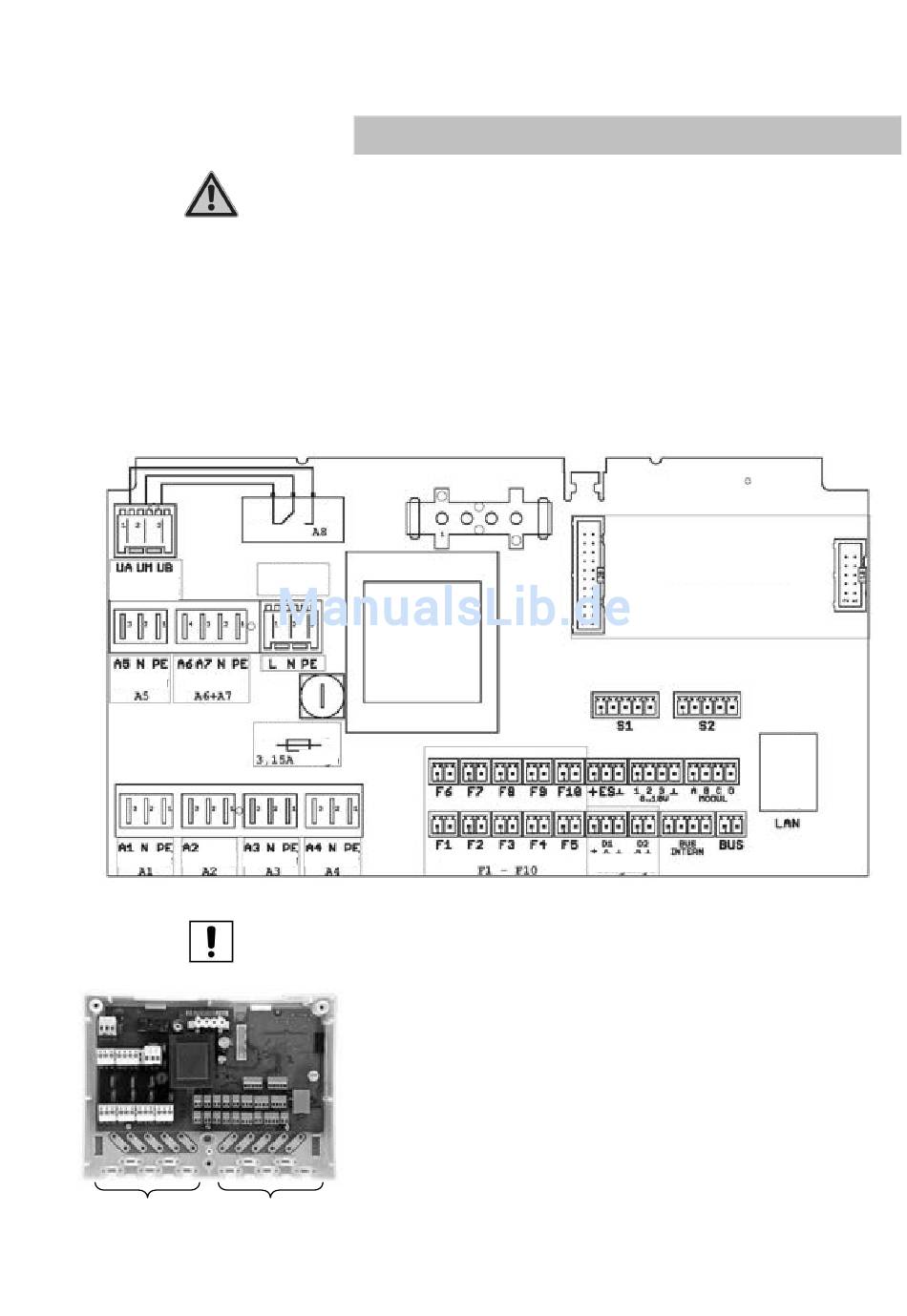

6.2.1 Anschlussplatine CONTROL 602 SOLINK
AN
Netzanschluss
Sicherung
träge
Ausgang Ausgang
Hinweis zur Netzspannung
Liegt am Regler Netzspannung an, wird dies durch leuchten der LED „Betrieb" auf
der oberen rechten Seite der Platine angezeigt.
230V Leitungen (Zuleitung und Ausgänge) auf der linken Seite einführen!
Fühlerleitungen (Eingänge) und Netzwerkkabel auf der rechten Seite einführen!
Temperaturfühler
Digitaleingänge
15
Betrieb
Modulsteckplatz
Ethernet-
Anschluss
