Anschluss von Volumenstrommessteil (RE096)

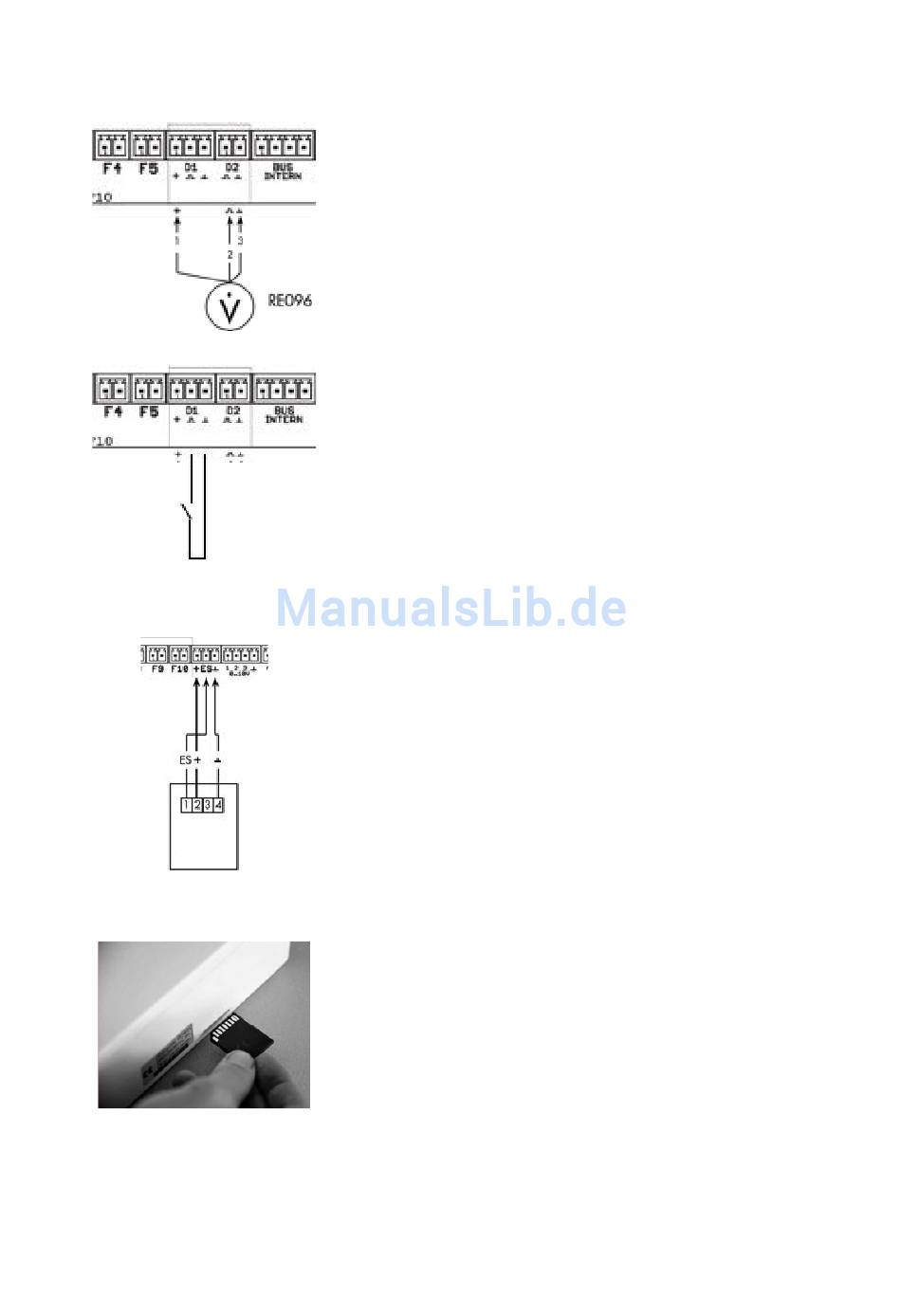

Wird für die Ertragsmessung ein Volumenstrommessteil eingesetzt, so ist dieses (nach
Aktivierung der entsprechenden Wahl- oder Zusatzfunktion) wie in nebenstehender
Abbildung an D2 anzuschließen.
Adernbelegung bei Verwendung eines Consolar-Volumenstrommessteils (RE096):
1 = weiß (+ 24 Volt) an D1
2 = grün (Impulseingang) an D2
3 = braun (GND) an D2
6.2.1 Anschluss Stromzähler
Zur Schneeerkennung und für Messzwecke kann am CONTROL 602 SOLINK ein
Stromzähler angeschlossen werden. Der Impulsgeber wird als Schließer am
Digitaleingang D1 angeschlossen
Die Impulswertigkeit ist voreingestellt auf 1000 Impulse/kWh
6.2.2

Anschluss Einstrahlungssensor

Für Messzwecke kann am CONTROL 602 SOLINK ein Einstrahlungssensor
angeschlossen werden. Die Klemmenbelegung ist in der nebenstehenden Abbildung
dargestellt.
Der Proportionalitätswert für den Einstrahlungssensor beträgt 100 W/Vm
6.2.3

Montage der SD-Karte am CONTROL 602 SOLINK

Die mitgelieferte SD-Karte ist in den dafür vorgesehnen Steckplatz auf der rechten
Seite des Reglers einzustecken.
Kontakte der SD-Karte müssen zum Bediener zeigen!
Im Menü „Service" ist die Einstellung „SD-Aufzeichung Zustand" auf „EIN" zu stellen
(siehe Abschnitt 5.7).
Nun werden die Anlagendaten auf der SD-Karte aufgezeichnet. Im Störungsfall kann
anhand der aufgezeichneten Daten wesentlich einfacher die Ursache lokalisiert
werden.
