6.2.2 Fühlereingänge

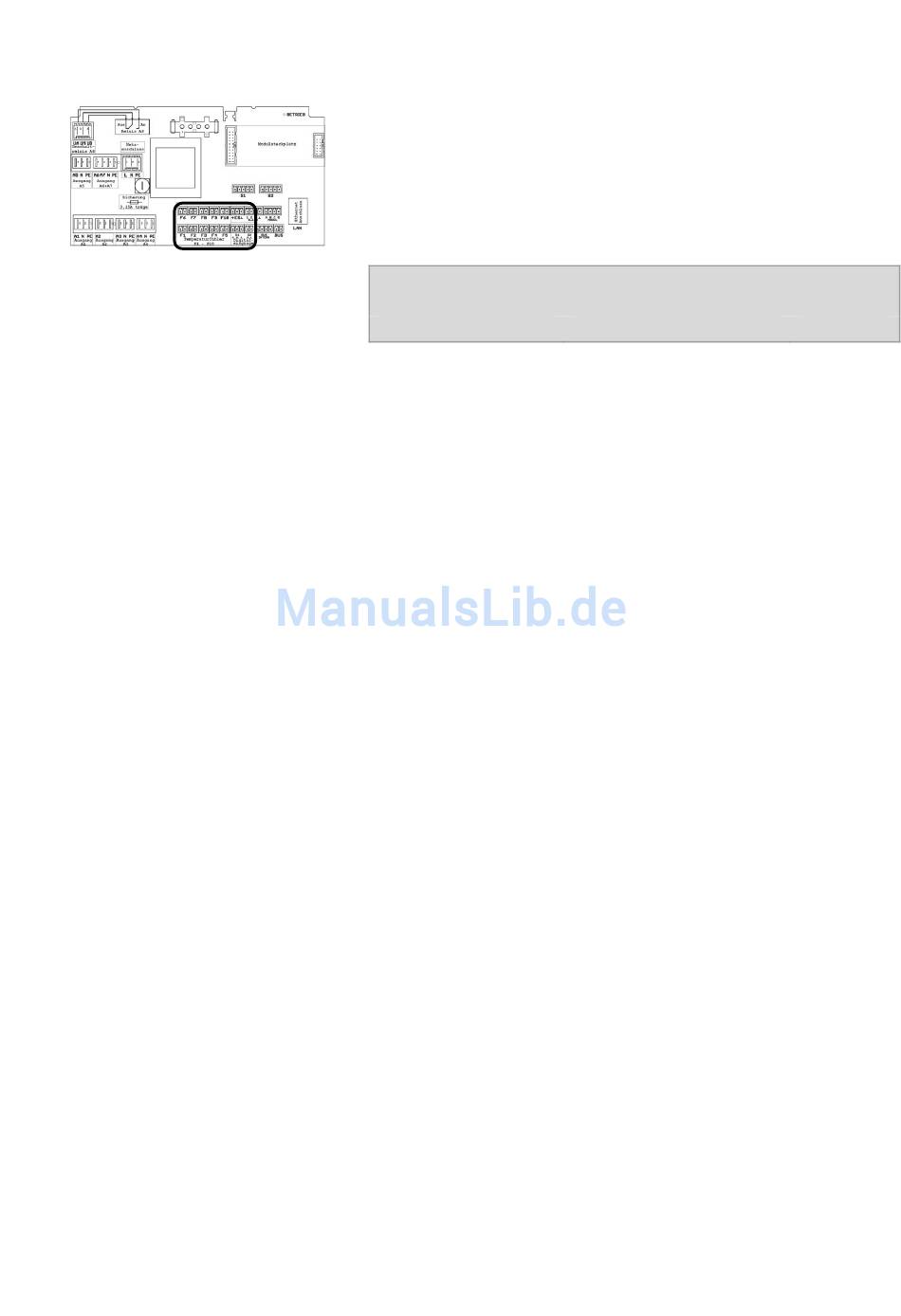

Der Anschluss der Temperaturfühler erfolgt an den Klemmen F1 bis F7. Die Polung
der Fühleranschlüsse ist beliebig.
Um eine Beschädigung des Kollektorfühlers durch Blitzschlag zu vermeiden, wird die
Installation eines Überspannungsschutzes (Art.-Nr. RE500) empfohlen.
Beispiel zur maximalen Leitungslänge:
Fühler
PT 1000
6.2.3 Anschluss Digitaleingänge
Die Eingänge F8-F10 werden als Digitaleingänge genutzt. Kurzschluss definiert den
Eingabewert als 1 (NO).
F8: Enteisungstaster
F9: Wärmepumpenbetrieb
F10: Kühlbetrieb
18
Kabel
2 X 0,75 mm
2
Länge bis
25 m
