7.1 Befestigung des Reglers CONTROL 302

Achtung
Der Regler darf nur im spannungsfreien Zustand geöffnet werden! Lebensgefahr!
Hinweis zur Befestigung des Reglers
Zur Befestigung des Reglers sollte die im Lieferumfang enthaltene Bohrschablone
verwendet werden.

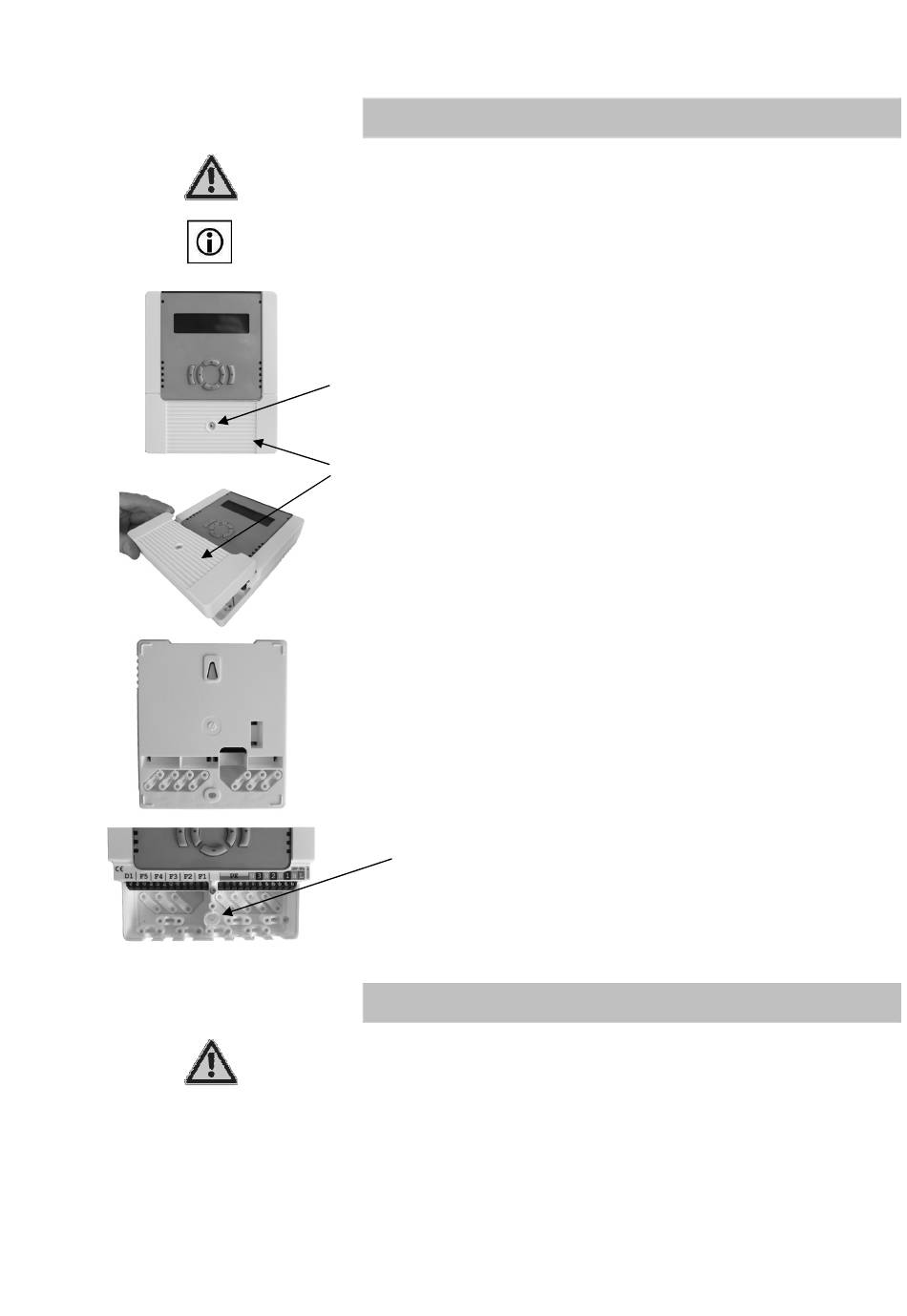

Nach dem Lösen der Schraube (1) kann die Anschlussabdeckung (2) nach oben
abgenommenen werden (vgl. nebenstehende Abbildung).
1
2
Der Regler ist mit 2 Schrauben an der Wand zu befestigen. Hierzu eine Schraube in
die Wand zu schrauben.
Regler daran einhängen.
Unterteil mit einer Schraube im mittleren
Befestigungsloch festschrauben.
Danach kann der elektrische Anschluss erfolgen.

7.2 Elektrischer Anschluss CONTROL 302

Achtung
Gerät niemals öffnen, wenn Netzspannung anliegt! Lebensgefahr!
Um Fehlschaltungen bei der Inbetriebnahme zu vermeiden, sollten die Anschlüsse in
der folgenden Reihenfolge durchgeführt werden:
1. Fühler und Netzanschluss anschließen
2. Gewünschte Anlagenvariante einstellen (siehe Abschnitt 5.3)
3. Netzspannung unterbrechen und Ausgänge anschließen
Bei nicht Befolgen dieser Reihenfolge kann es bei der Inbetriebnahme zu
Fehlschaltungen kommen, da im Auslieferzustand und nach „Werkseinstellungen
herstellen" Variante A eingestellt ist, welche unter Umständen nicht mit der
