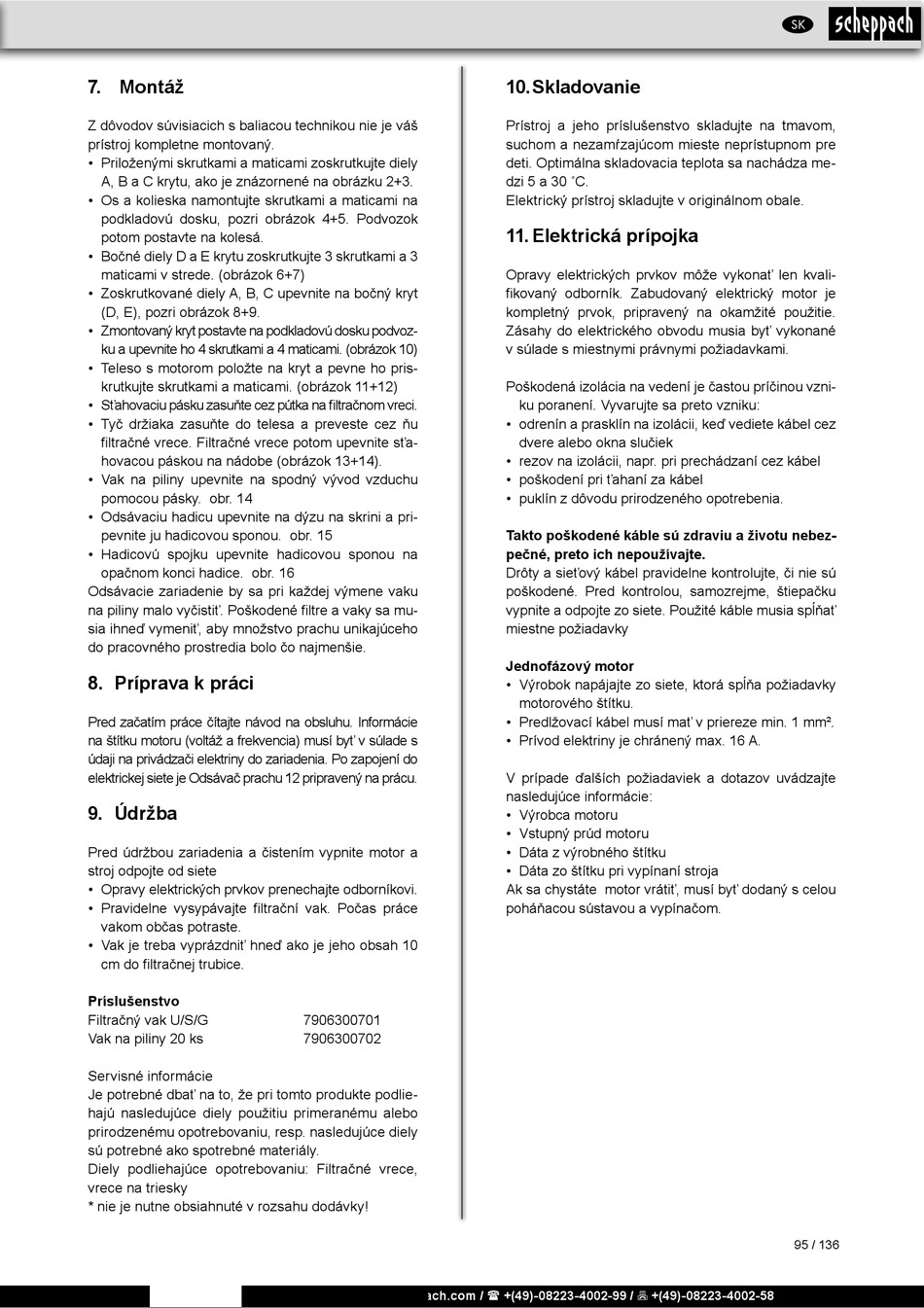

7. Montáž
Z dôvodov súvisiacich s baliacou technikou nie je váš
prístroj kompletne montovaný.
• Priloženými skrutkami a maticami zoskrutkujte diely
A, B a C krytu, ako je znázornené na obrázku 2+3.
• Os a kolieska namontujte skrutkami a maticami na
podkladovú dosku, pozri obrázok 4+5. Podvozok
potom postavte na kolesá.
• Bočné diely D a E krytu zoskrutkujte 3 skrutkami a 3
maticami v strede. (obrázok 6+7)
• Zoskrutkované diely A, B, C upevnite na bočný kryt
(D, E), pozri obrázok 8+9.
• Zmontovaný kryt postavte na podkladovú dosku podvoz-
ku a upevnite ho 4 skrutkami a 4 maticami. (obrázok 10)
• Teleso s motorom položte na kryt a pevne ho pris-
krutkujte skrutkami a maticami. (obrázok 11+12)
• Sťahovaciu pásku zasuňte cez pútka na filtračnom vreci.
• Tyč držiaka zasuňte do telesa a preveste cez ňu
filtračné vrece. Filtračné vrece potom upevnite sťa-
hovacou páskou na nádobe (obrázok 13+14).
• Vak na piliny upevnite na spodný vývod vzduchu
pomocou pásky. obr. 14
• Odsávaciu hadicu upevnite na dýzu na skrini a pri-
pevnite ju hadicovou sponou. obr. 15
• Hadicovú spojku upevnite hadicovou sponou na
opačnom konci hadice. obr. 16
Odsávacie zariadenie by sa pri každej výmene vaku
na piliny malo vyčistiť. Poškodené filtre a vaky sa mu-
sia ihneď vymeniť, aby množstvo prachu unikajúceho
do pracovného prostredia bolo čo najmenšie.
8. Príprava k práci
Pred začatím práce čítajte návod na obsluhu. Informácie
na štítku motoru (voltáž a frekvencia) musí byť v súlade s
údaji na privádzači elektriny do zariadenia. Po zapojení do
elektrickej siete je Odsávač prachu 12 pripravený na prácu.
9. Údržba
Pred údržbou zariadenia a čistením vypnite motor a
stroj odpojte od siete
• Opravy elektrických prvkov prenechajte odborníkovi.
• Pravidelne vysypávajte filtrační vak. Počas práce
vakom občas potraste.
• Vak je treba vyprázdniť hneď ako je jeho obsah 10
cm do filtračnej trubice.
Príslušenstvo
Filtračný vak U/S/G
Vak na piliny 20 ks
Servisné informácie
Je potrebné dbať na to, že pri tomto produkte podlie-
hajú nasledujúce diely použitiu primeranému alebo
prirodzenému opotrebovaniu, resp. nasledujúce diely
sú potrebné ako spotrebné materiály.
Diely podliehajúce opotrebovaniu: Filtračné vrece,
vrece na triesky
* nie je nutne obsiahnuté v rozsahu dodávky!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
7906300701
7906300702

10. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom,
suchom a nezamŕzajúcom mieste neprístupnom pre
deti. Optimálna skladovacia teplota sa nachádza me-
dzi 5 a 30 ˚C.
Elektrický prístroj skladujte v originálnom obale.
11. Elektrická prípojka
Opravy elektrických prvkov môže vykonať len kvali-
fikovaný odborník. Zabudovaný elektrický motor je
kompletný prvok, pripravený na okamžité použitie.
Zásahy do elektrického obvodu musia byť vykonané
v súlade s miestnymi právnymi požiadavkami.
Poškodená izolácia na vedení je častou príčinou vzni-
ku poranení. Vyvarujte sa preto vzniku:
• odrenín a prasklín na izolácii, keď vediete kábel cez
dvere alebo okna slučiek
• rezov na izolácii, napr. pri prechádzaní cez kábel
• poškodení pri ťahaní za kábel
• puklín z dôvodu prirodzeného opotrebenia.
Takto poškodené káble sú zdraviu a životu nebez-
pečné, preto ich nepoužívajte.
Drôty a sieťový kábel pravidelne kontrolujte, či nie sú
poškodené. Pred kontrolou, samozrejme, štiepačku
vypnite a odpojte zo siete. Použité káble musia spĺňať
miestne požiadavky
Jednofázový motor
• Výrobok napájajte zo siete, ktorá spĺňa požiadavky
motorového štítku.
• Predlžovací kábel musí mať v priereze min. 1 mm².
• Prívod elektriny je chránený max. 16 A.
V prípade ďalších požiadaviek a dotazov uvádzajte
nasledujúce informácie:
• Výrobca motoru
• Vstupný prúd motoru
• Dáta z výrobného štítku
• Dáta zo štítku pri vypínaní stroja
Ak sa chystáte motor vrátiť, musí byť dodaný s celou
poháňacou sústavou a vypínačom.
