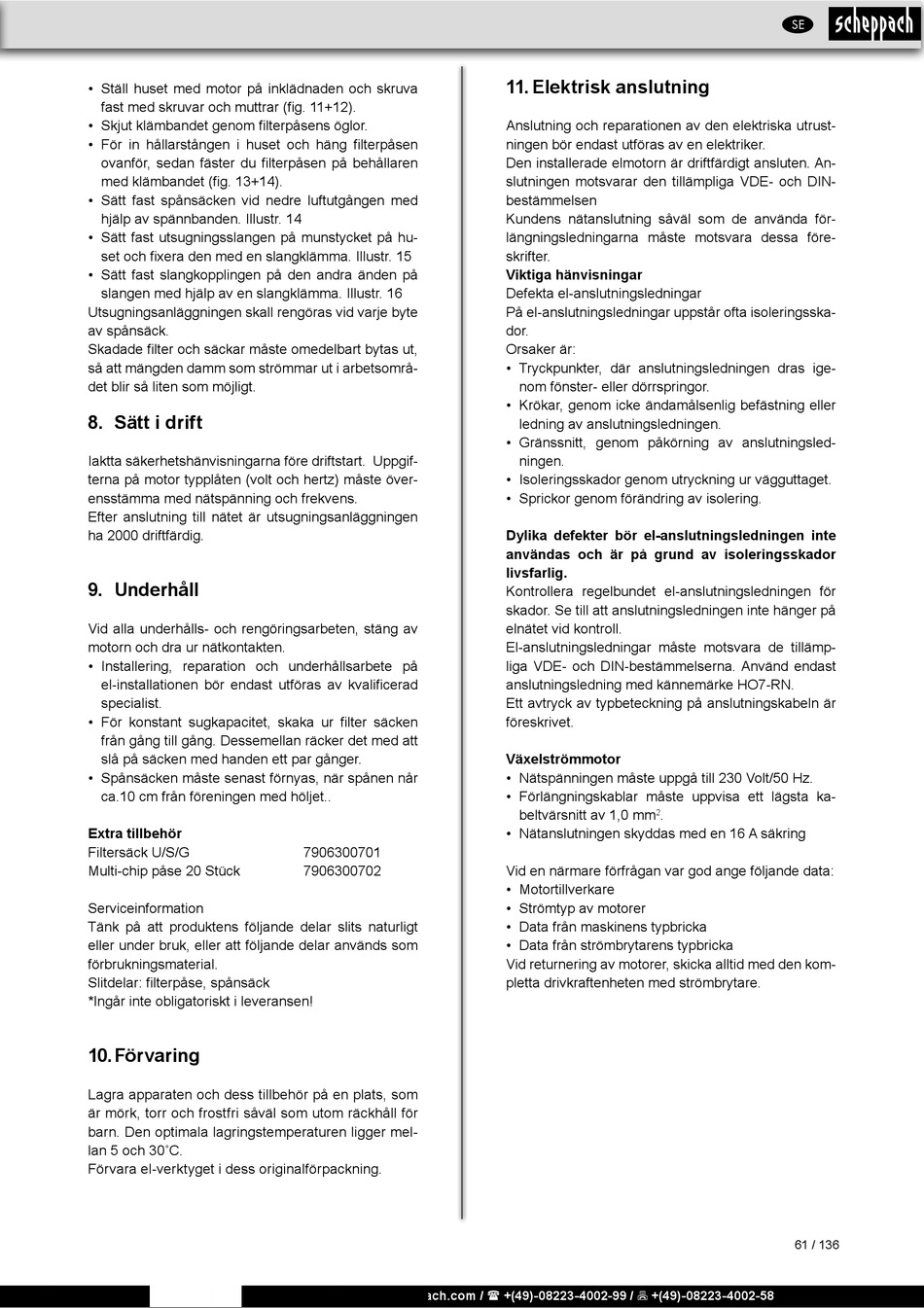

• Ställ huset med motor på inklädnaden och skruva
fast med skruvar och muttrar (fig. 11+12).
• Skjut klämbandet genom filterpåsens öglor.
• För in hållarstången i huset och häng filterpåsen
ovanför, sedan fäster du filterpåsen på behållaren
med klämbandet (fig. 13+14).
• Sätt fast spånsäcken vid nedre luftutgången med
hjälp av spännbanden. Illustr. 14
• Sätt fast utsugningsslangen på munstycket på hu-
set och fixera den med en slangklämma. Illustr. 15
• Sätt fast slangkopplingen på den andra änden på
slangen med hjälp av en slangklämma. Illustr. 16
Utsugningsanläggningen skall rengöras vid varje byte
av spånsäck.
Skadade filter och säckar måste omedelbart bytas ut,
så att mängden damm som strömmar ut i arbetsområ-
det blir så liten som möjligt.
8. Sätt i drift
Iaktta säkerhetshänvisningarna före driftstart. Uppgif-
terna på motor typplåten (volt och hertz) måste över-
ensstämma med nätspänning och frekvens.
Efter anslutning till nätet är utsugningsanläggningen
ha 2000 driftfärdig.
9. Underhåll
Vid alla underhålls- och rengöringsarbeten, stäng av
motorn och dra ur nätkontakten.
• Installering, reparation och underhållsarbete på
el-installationen bör endast utföras av kvalificerad
specialist.
• För konstant sugkapacitet, skaka ur filter säcken
från gång till gång. Dessemellan räcker det med att
slå på säcken med handen ett par gånger.
• Spånsäcken måste senast förnyas, när spånen når
ca.10 cm från föreningen med höljet..
Extra tillbehör
Filtersäck U/S/G
Multi-chip påse 20 Stück
Serviceinformation
Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
Slitdelar: filterpåse, spånsäck
*Ingår inte obligatoriskt i leveransen!
10. Förvaring
Lagra apparaten och dess tillbehör på en plats, som
är mörk, torr och frostfri såväl som utom räckhåll för
barn. Den optimala lagringstemperaturen ligger mel-
lan 5 och 30˚C.
Förvara el-verktyget i dess originalförpackning.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
7906300701
7906300702
11. Elektrisk anslutning
Anslutning och reparationen av den elektriska utrust-
ningen bör endast utföras av en elektriker.
Den installerade elmotorn är driftfärdigt ansluten. An-
slutningen motsvarar den tillämpliga VDE- och DIN-
bestämmelsen
Kundens nätanslutning såväl som de använda för-
längningsledningarna måste motsvara dessa före-
skrifter.
Viktiga hänvisningar
Defekta el-anslutningsledningar
På el-anslutningsledningar uppstår ofta isoleringsska-
dor.
Orsaker är:
• Tryckpunkter, där anslutningsledningen dras ige-
nom fönster- eller dörrspringor.
• Krökar, genom icke ändamålsenlig befästning eller
ledning av anslutningsledningen.
• Gränssnitt, genom påkörning av anslutningsled-
ningen.
• Isoleringsskador genom utryckning ur vägguttaget.
• Sprickor genom förändring av isolering.
Dylika defekter bör el-anslutningsledningen inte
användas och är på grund av isoleringsskador
livsfarlig.
Kontrollera regelbundet el-anslutningsledningen för
skador. Se till att anslutningsledningen inte hänger på
elnätet vid kontroll.
El-anslutningsledningar måste motsvara de tillämp-
liga VDE- och DIN-bestämmelserna. Använd endast
anslutningsledning med kännemärke HO7-RN.
Ett avtryck av typbeteckning på anslutningskabeln är
föreskrivet.
Växelströmmotor
• Nätspänningen måste uppgå till 230 Volt/50 Hz.
• Förlängningskablar måste uppvisa ett lägsta ka-
beltvärsnitt av 1,0 mm .
2
• Nätanslutningen skyddas med en 16 A säkring
Vid en närmare förfrågan var god ange följande data:
• Motortillverkare
• Strömtyp av motorer
• Data från maskinens typbricka
• Data från strömbrytarens typbricka
Vid returnering av motorer, skicka alltid med den kom-
pletta drivkraftenheten med strömbrytare.
