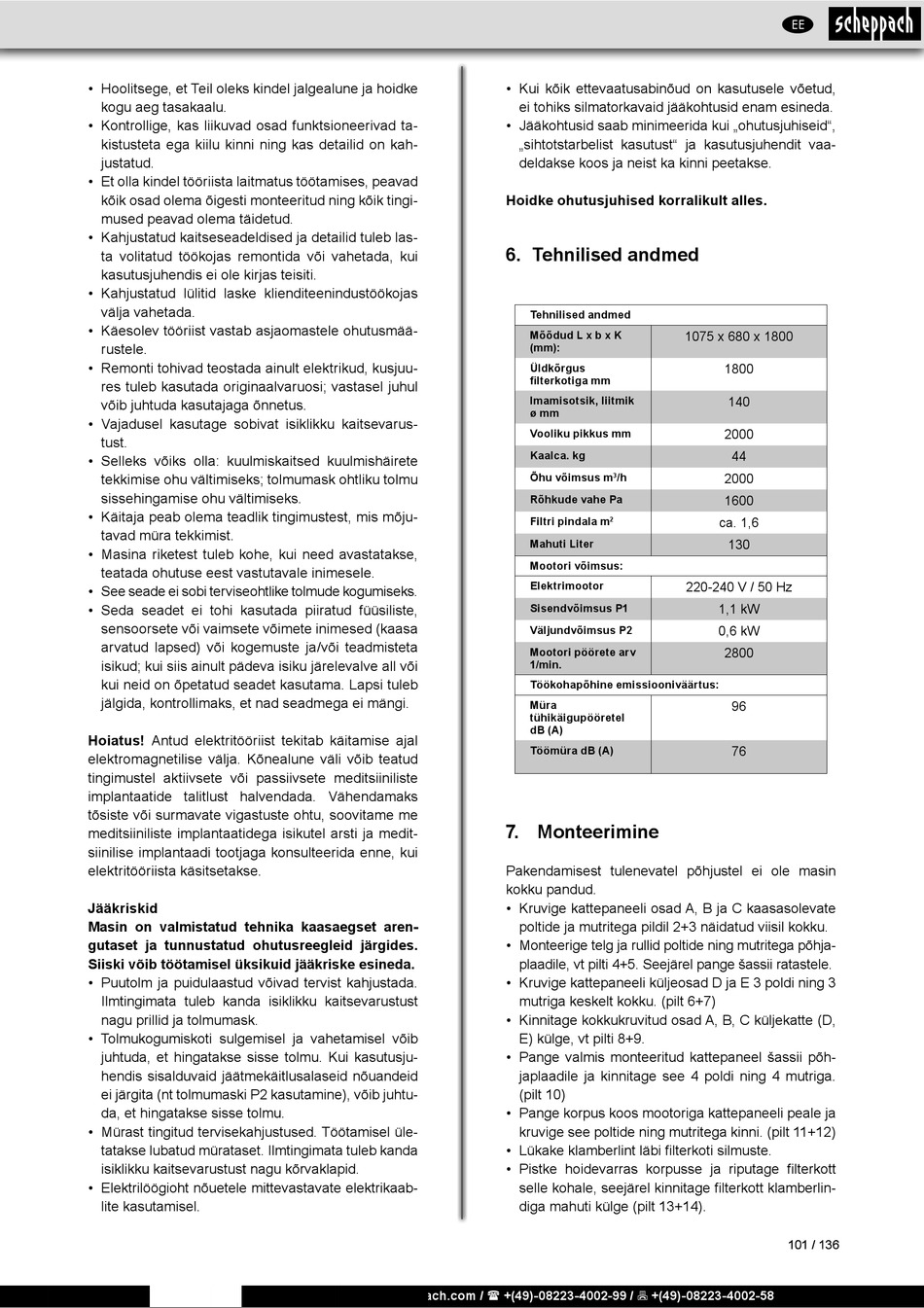

• Hoolitsege, et Teil oleks kindel jalgealune ja hoidke
kogu aeg tasakaalu.
• Kontrollige, kas liikuvad osad funktsioneerivad ta-
kistusteta ega kiilu kinni ning kas detailid on kah-
justatud.
• Et olla kindel tööriista laitmatus töötamises, peavad
kõik osad olema õigesti monteeritud ning kõik tingi-
mused peavad olema täidetud.
• Kahjustatud kaitseseadeldised ja detailid tuleb las-
ta volitatud töökojas remontida või vahetada, kui
kasutusjuhendis ei ole kirjas teisiti.
• Kahjustatud lülitid laske klienditeenindustöökojas
välja vahetada.
• Käesolev tööriist vastab asjaomastele ohutusmää-
rustele.
• Remonti tohivad teostada ainult elektrikud, kusjuu-
res tuleb kasutada originaalvaruosi; vastasel juhul
võib juhtuda kasutajaga õnnetus.
• Vajadusel kasutage sobivat isiklikku kaitsevarus-
tust.
• Selleks võiks olla: kuulmiskaitsed kuulmishäirete
tekkimise ohu vältimiseks; tolmumask ohtliku tolmu
sissehingamise ohu vältimiseks.
• Käitaja peab olema teadlik tingimustest, mis mõju-
tavad müra tekkimist.
• Masina riketest tuleb kohe, kui need avastatakse,
teatada ohutuse eest vastutavale inimesele.
• See seade ei sobi terviseohtlike tolmude kogumiseks.
• Seda seadet ei tohi kasutada piiratud füüsiliste,
sensoorsete või vaimsete võimete inimesed (kaasa
arvatud lapsed) või kogemuste ja/või teadmisteta
isikud; kui siis ainult pädeva isiku järelevalve all või
kui neid on õpetatud seadet kasutama. Lapsi tuleb
jälgida, kontrollimaks, et nad seadmega ei mängi.
Hoiatus! Antud elektritööriist tekitab käitamise ajal
elektromagnetilise välja. Kõnealune väli võib teatud
tingimustel aktiivsete või passiivsete meditsiiniliste
implantaatide talitlust halvendada. Vähendamaks
tõsiste või surmavate vigastuste ohtu, soovitame me
meditsiiniliste implantaatidega isikutel arsti ja medit-
siinilise implantaadi tootjaga konsulteerida enne, kui
elektritööriista käsitsetakse.
Jääkriskid
Masin on valmistatud tehnika kaasaegset aren-
gutaset ja tunnustatud ohutusreegleid järgides.
Siiski võib töötamisel üksikuid jääkriske esineda.
• Puutolm ja puidulaastud võivad tervist kahjustada.
Ilmtingimata tuleb kanda isiklikku kaitsevarustust
nagu prillid ja tolmumask.
• Tolmukogumiskoti sulgemisel ja vahetamisel võib
juhtuda, et hingatakse sisse tolmu. Kui kasutusju-
hendis sisalduvaid jäätmekäitlusalaseid nõuandeid
ei järgita (nt tolmumaski P2 kasutamine), võib juhtu-
da, et hingatakse sisse tolmu.
• Mürast tingitud tervisekahjustused. Töötamisel üle-
tatakse lubatud mürataset. Ilmtingimata tuleb kanda
isiklikku kaitsevarustust nagu kõrvaklapid.
• Elektrilöögioht nõuetele mittevastavate elektrikaab-
lite kasutamisel.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Kui kõik ettevaatusabinõud on kasutusele võetud,
ei tohiks silmatorkavaid jääkohtusid enam esineda.
• Jääkohtusid saab minimeerida kui „ohutusjuhiseid",
„sihtotstarbelist kasutust" ja kasutusjuhendit vaa-
deldakse koos ja neist ka kinni peetakse.
Hoidke ohutusjuhised korralikult alles.

6. Tehnilised andmed

Tehnilised andmed
Mõõdud L x b x K
(mm):
Üldkõrgus
filterkotiga mm
Imamisotsik, liitmik
ø mm
Vooliku pikkus mm
Kaalca. kg
Õhu võimsus m /h
3
Rõhkude vahe Pa
Filtri pindala m
2
Mahuti Liter
Mootori võimsus:
Elektrimootor
Sisendvõimsus P1
Väljundvõimsus P2
Mootori pöörete arv
1/min.
Töökohapõhine emissiooniväärtus:
Müra
tühikäigupööretel
dB (A)
Töömüra dB (A)
7. Monteerimine
Pakendamisest tulenevatel põhjustel ei ole masin
kokku pandud.
• Kruvige kattepaneeli osad A, B ja C kaasasolevate
poltide ja mutritega pildil 2+3 näidatud viisil kokku.
• Monteerige telg ja rullid poltide ning mutritega põhja-
plaadile, vt pilti 4+5. Seejärel pange šassii ratastele.
• Kruvige kattepaneeli küljeosad D ja E 3 poldi ning 3
mutriga keskelt kokku. (pilt 6+7)
• Kinnitage kokkukruvitud osad A, B, C küljekatte (D,
E) külge, vt pilti 8+9.
• Pange valmis monteeritud kattepaneel šassii põh-
japlaadile ja kinnitage see 4 poldi ning 4 mutriga.
(pilt 10)
• Pange korpus koos mootoriga kattepaneeli peale ja
kruvige see poltide ning mutritega kinni. (pilt 11+12)
• Lükake klamberlint läbi filterkoti silmuste.
• Pistke hoidevarras korpusse ja riputage filterkott
selle kohale, seejärel kinnitage filterkott klamberlin-
diga mahuti külge (pilt 13+14).
EE
1075 x 680 x 1800
1800
140
2000
44
2000
1600
ca. 1,6
130
220-240 V / 50 Hz
1,1 kW
0,6 kW
2800
96
76
