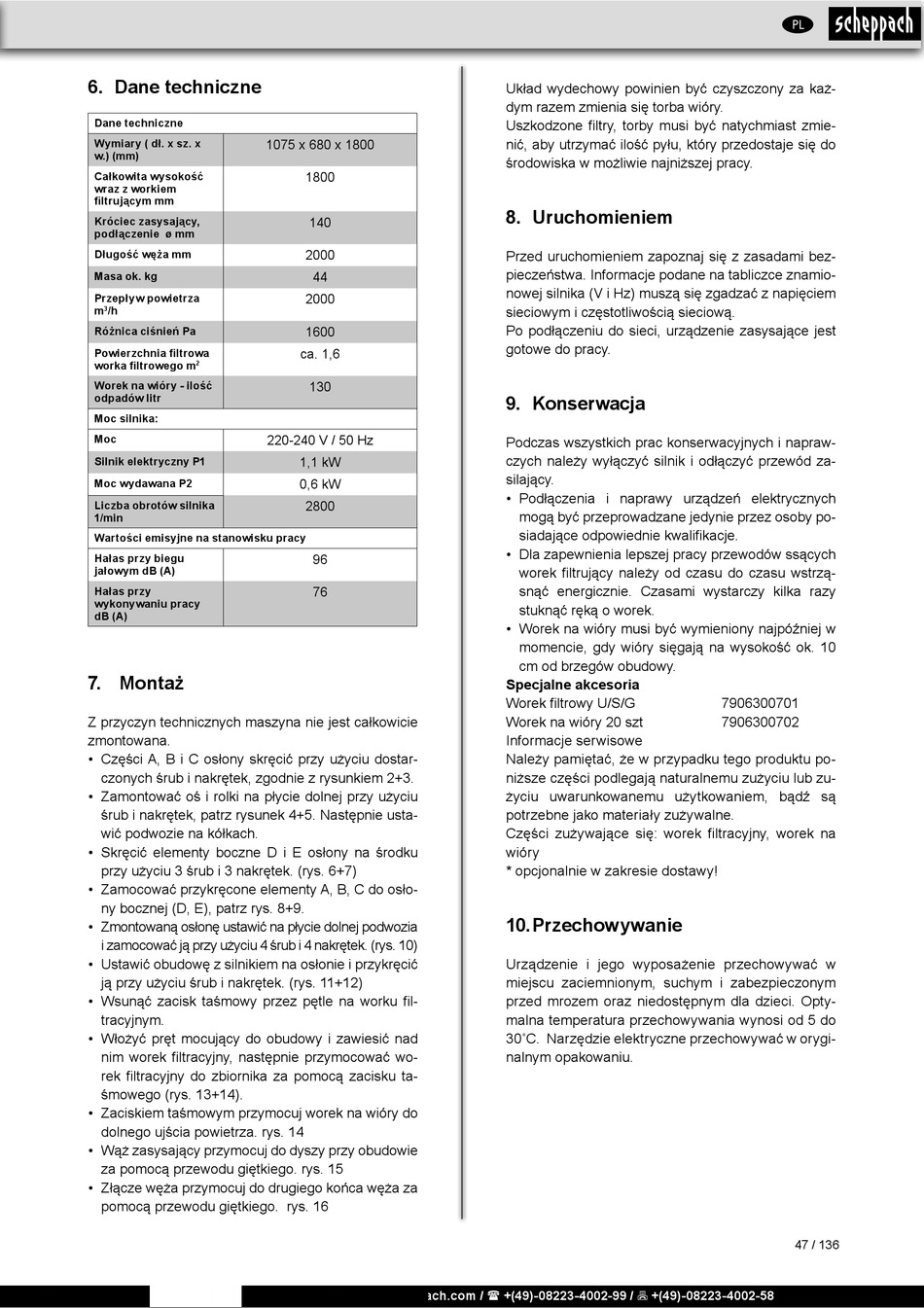

6. Dane techniczne

Dane techniczne
Wymiary ( dł. x sz. x
w.) (mm)
Całkowita wysokość
wraz z workiem
filtrującym mm
Króciec zasysający,
podłączenie ø mm
Długość węża mm
Masa ok. kg
Przepływ powietrza
m /h
3
Różnica ciśnień Pa
Powierzchnia filtrowa
worka filtrowego m
2
Worek na wióry - ilość
odpadów litr
Moc silnika:
Moc
Silnik elektryczny P1
Moc wydawana P2
Liczba obrotów silnika
1/min
Wartości emisyjne na stanowisku pracy
Hałas przy biegu
jałowym dB (A)
Hałas przy
wykonywaniu pracy
dB (A)
7. Montaż
Z przyczyn technicznych maszyna nie jest całkowicie
zmontowana.
• Części A, B i C osłony skręcić przy użyciu dostar-
czonych śrub i nakrętek, zgodnie z rysunkiem 2+3.
• Zamontować oś i rolki na płycie dolnej przy użyciu
śrub i nakrętek, patrz rysunek 4+5. Następnie usta-
wić podwozie na kółkach.
• Skręcić elementy boczne D i E osłony na środku
przy użyciu 3 śrub i 3 nakrętek. (rys. 6+7)
• Zamocować przykręcone elementy A, B, C do osło-
ny bocznej (D, E), patrz rys. 8+9.
• Zmontowaną osłonę ustawić na płycie dolnej podwozia
i zamocować ją przy użyciu 4 śrub i 4 nakrętek. (rys. 10)
• Ustawić obudowę z silnikiem na osłonie i przykręcić
ją przy użyciu śrub i nakrętek. (rys. 11+12)
• Wsunąć zacisk taśmowy przez pętle na worku fil-
tracyjnym.
• Włożyć pręt mocujący do obudowy i zawiesić nad
nim worek filtracyjny, następnie przymocować wo-
rek filtracyjny do zbiornika za pomocą zacisku ta-
śmowego (rys. 13+14).
• Zaciskiem taśmowym przymocuj worek na wióry do
dolnego ujścia powietrza. rys. 14
• Wąż zasysający przymocuj do dyszy przy obudowie
za pomocą przewodu giętkiego. rys. 15
• Złącze węża przymocuj do drugiego końca węża za
pomocą przewodu giętkiego. rys. 16
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1075 x 680 x 1800
1800
140
2000
44
2000
1600
ca. 1,6
130
220-240 V / 50 Hz
1,1 kW
0,6 kW
2800
96
76
Układ wydechowy powinien być czyszczony za każ-
dym razem zmienia się torba wióry.
Uszkodzone filtry, torby musi być natychmiast zmie-
nić, aby utrzymać ilość pyłu, który przedostaje się do
środowiska w możliwie najniższej pracy.

8. Uruchomieniem

Przed uruchomieniem zapoznaj się z zasadami bez-
pieczeństwa. Informacje podane na tabliczce znamio-
nowej silnika (V i Hz) muszą się zgadzać z napięciem
sieciowym i częstotliwością sieciową.
Po podłączeniu do sieci, urządzenie zasysające jest
gotowe do pracy.

9. Konserwacja

Podczas wszystkich prac konserwacyjnych i napraw-
czych należy wyłączyć silnik i odłączyć przewód za-
silający.
• Podłączenia i naprawy urządzeń elektrycznych
mogą być przeprowadzane jedynie przez osoby po-
siadające odpowiednie kwalifikacje.
• Dla zapewnienia lepszej pracy przewodów ssących
worek filtrujący należy od czasu do czasu wstrzą-
snąć energicznie. Czasami wystarczy kilka razy
stuknąć ręką o worek.
• Worek na wióry musi być wymieniony najpóźniej w
momencie, gdy wióry sięgają na wysokość ok. 10
cm od brzegów obudowy.
Specjalne akcesoria
Worek filtrowy U/S/G
Worek na wióry 20 szt
Informacje serwisowe
Należy pamiętać, że w przypadku tego produktu po-
niższe części podlegają naturalnemu zużyciu lub zu-
życiu uwarunkowanemu użytkowaniem, bądź są
potrzebne jako materiały zużywalne.
Części zużywające się: worek filtracyjny, worek na
wióry
* opcjonalnie w zakresie dostawy!

10. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w
miejscu zaciemnionym, suchym i zabezpieczonym
przed mrozem oraz niedostępnym dla dzieci. Opty-
malna temperatura przechowywania wynosi od 5 do
30˚C. Narzędzie elektryczne przechowywać w orygi-
nalnym opakowaniu.
PL
7906300701
7906300702
47 / 136
