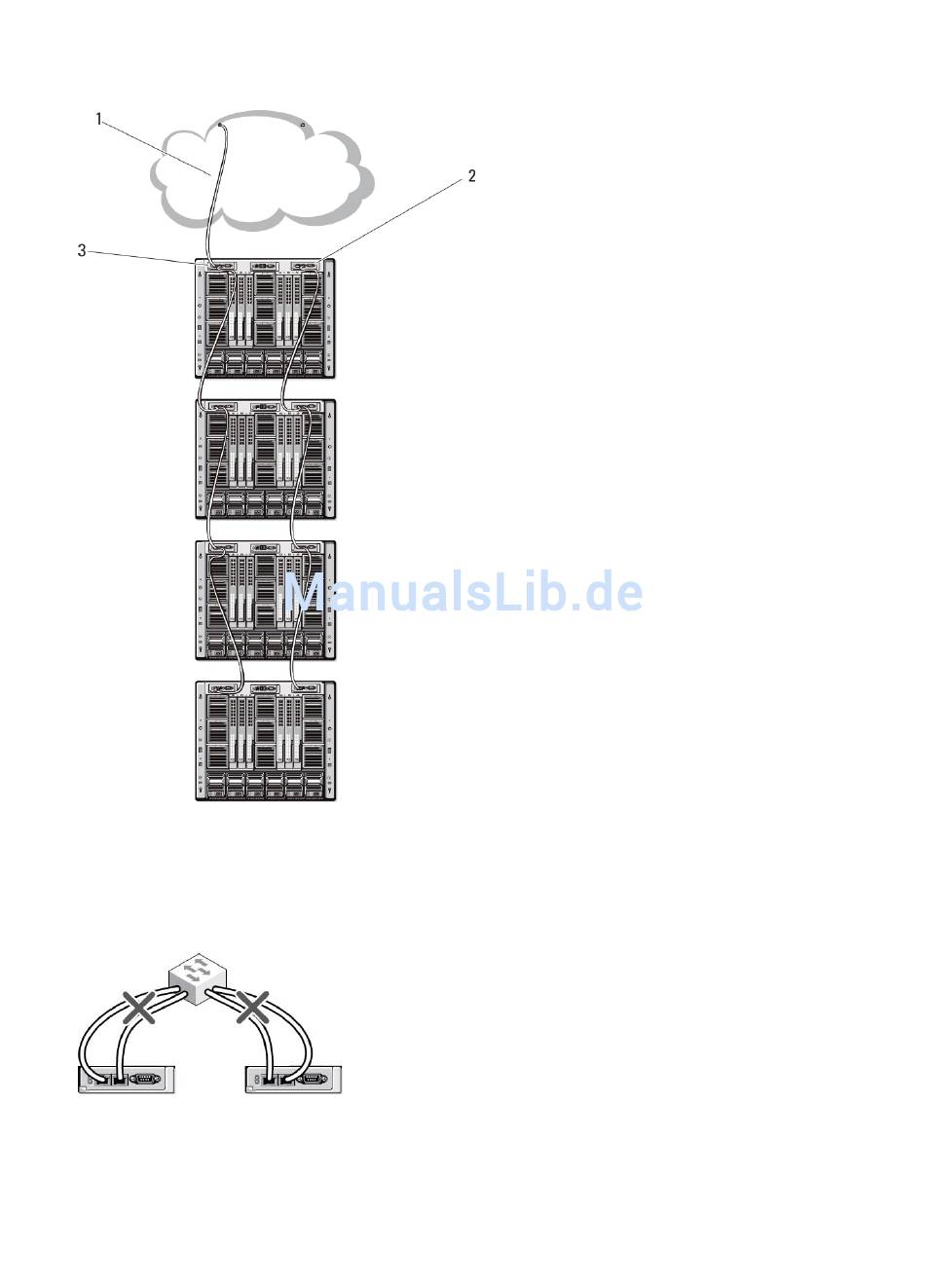

Die folgende Abbildung zeigt die Anordnung der Kabel für vier verkettete Gehäuse, jeweils mit einem
aktiven und einem Standby-CMC.
1
Verwaltungsnetzwerk
2
Standby-CMC
3
Aktiver CMC
Die folgenden Abbildungen zeigen Beispiele für die inkorrekte Verkabelung des CMC.
