Struktur-Verwaltungsübersicht
Strukturverwaltung hilft elektrische, Konfigurations- oder Konnektivitätsprobleme zu vermeiden, die
aufgrund der Installation eines EAMs oder einer MC auftreten, das/die einen Strukturtyp aufweist, der
nicht mit dem bekannten Strukturtyp des Gehäuses kompatibel ist. Ungültige Hardwarekonfigurationen
können zu elektrischen oder funktionalen Problemen des Gehäuses oder seiner Komponenten führen.
Die Strukturverwaltung verhindert, dass der Netzstrom bei ungültigen Konfigurationen eingeschaltet wird.
Die folgende Abbildung zeigt die Position der EAMs im Gehäuse. Der Standort der einzelnen EAMs im
Gehäuse wird durch die Gruppennummer (A, B oder C) und die Steckplatznummer (1 oder 2) angezeigt.
Der Standort jedes E/A-Moduls wird über dessen Gruppennummer (A, B oder C) angegeben. Diese
diskreten Strukturpfade sind in zwei E/A-Banken unterteilt: Bank eins und zwei. Am Gehäuse sind die
Steckplatznamen der EAMs mit A1, A2, B1, B2, C1 und C2 gekennzeichnet.

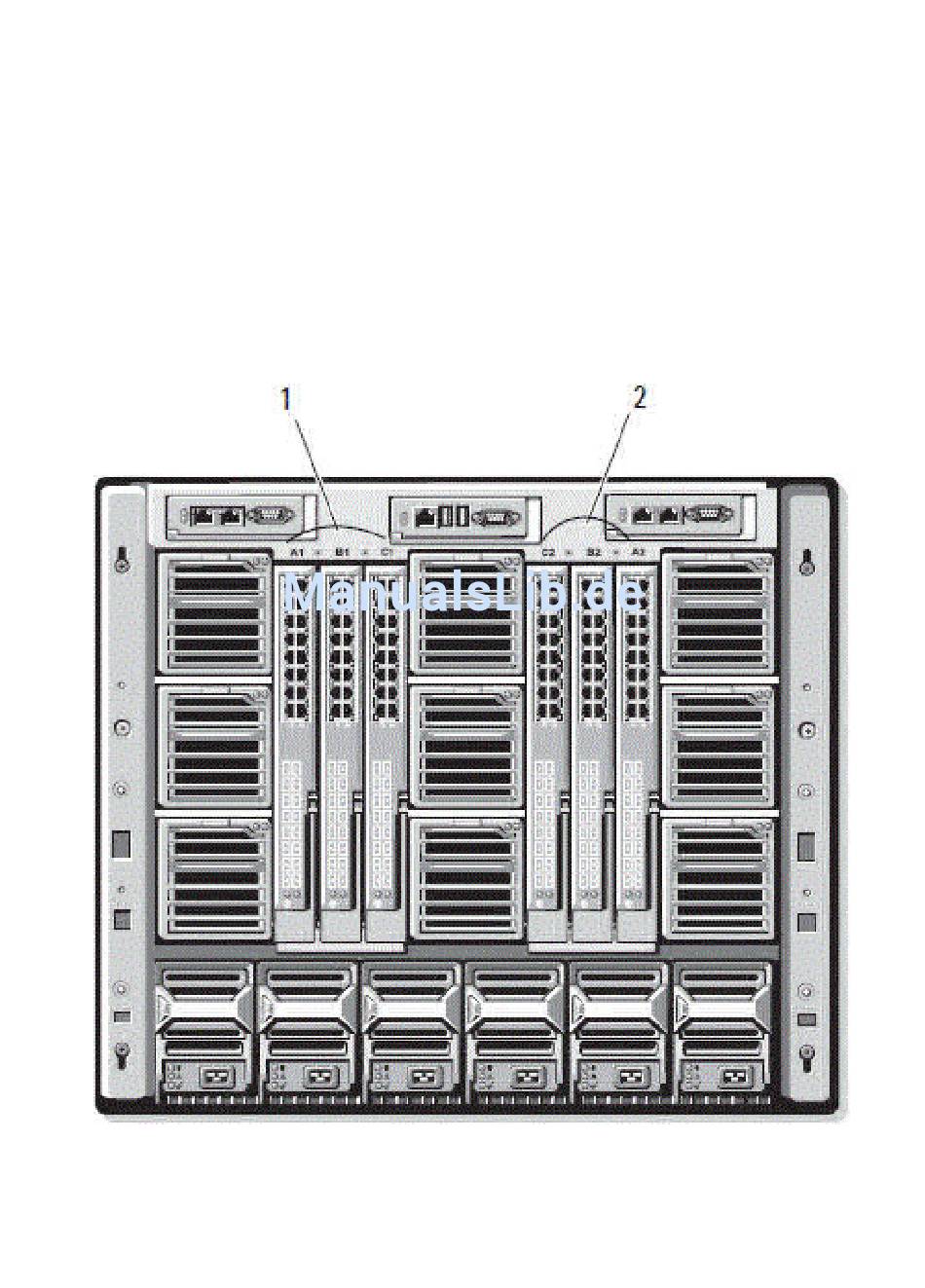

Abbildung 4. Rückansicht eines Gehäuses mit ausgewiesenen EAM-Standorten
213
