PowerBox Systems PowerPak 2.5X2 ECO Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PowerPak 2.5X2 ECO:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für PowerBox Systems PowerPak 2.5X2 ECO
Inhaltszusammenfassung für PowerBox Systems PowerPak 2.5X2 ECO

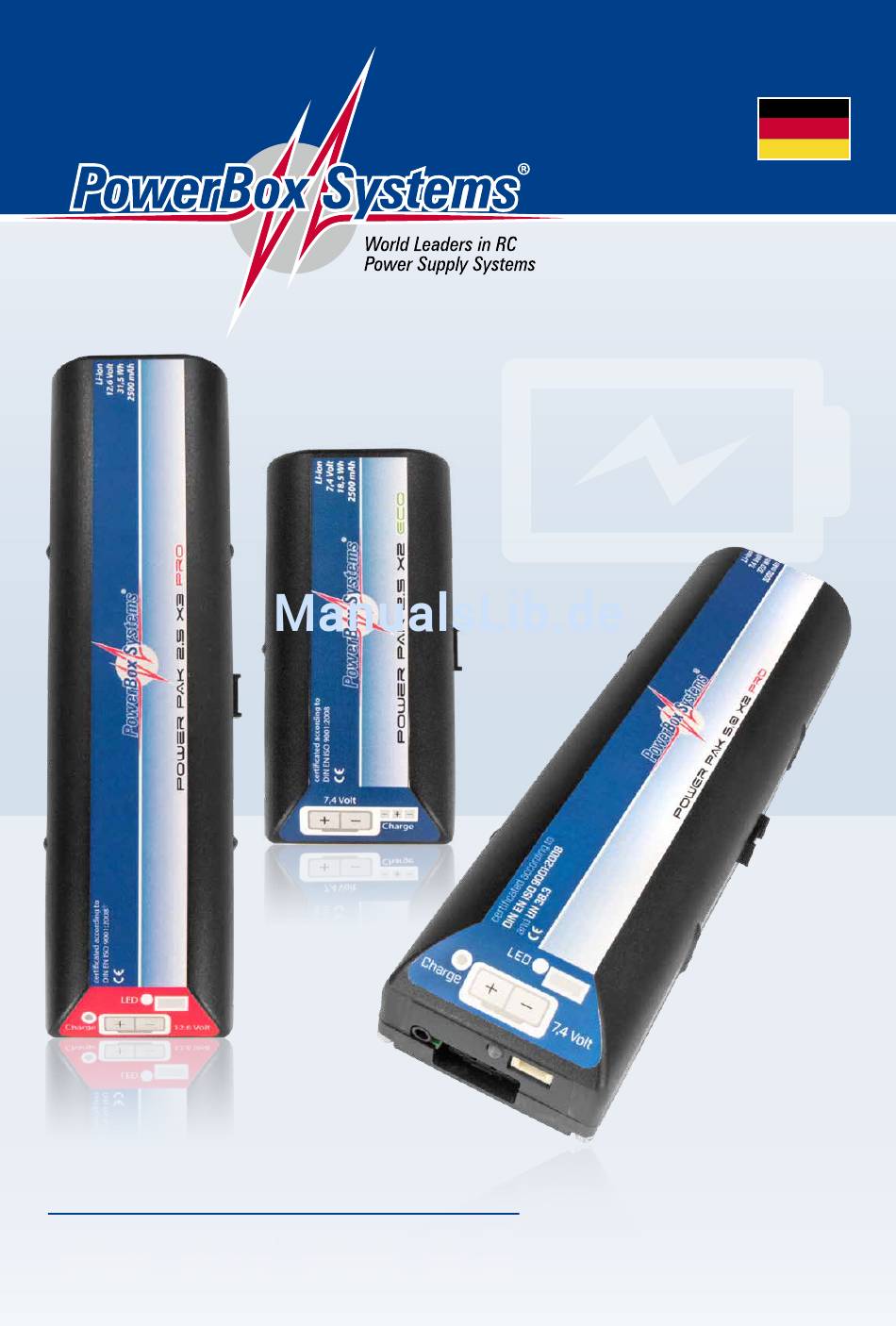

- Seite 1 Bedienungsanleitung PowEr PAk PowerPak 2.5X2 ECO | PowerPak 2.5X2 PRO PowerPak 5.0X2 PRO | PowerPak 2.5X3 PRO...
- Seite 2 Sehr geehrter PowerBox Pilot, wir freuen uns, dass Sie sich für eine Stromversorgung aus der PowerPak Serie entschieden haben. Diese hochwertigen Energiespeicher vereinen maximale Leistungsdichte und Sicherheit in einem kompakten, stabilen Ge- häuse. Durch den mitgelieferten Befestigungsrahmen können die Power- Paks flexibel und schnell von einem Modell ins andere gebaut werden.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Einbau und Anschlüsse ....................15 2. Laden ........................... 17 3. Pflege der Zellen ......................19 4. Spannungsanzeige der PRO Version ..............19 5. Zellentausch und Service ....................19 6. Technische Daten ......................20 7. Lieferumfang ........................20 8. Abmessungen ........................21 9. Servicehinweis ........................22 10. Garantiebestimmungen .....................22 11. - Seite 4 Zu Bedenken gilt, dass im Modell hohe G-Kräfte und Vibrationen auftreten können. Die Unterlage muss also ein Vielfaches des Akkugewichts aushal- ten. Durch die 3-Punkt Anordnung der Schraubbefestigung der Montage- rahmen, kann man den PowerPak auch auf leicht unebenen Oberflächen montieren.
-
Seite 5: Laden
2. LADEN Der PowerPak 2.5X2 ist in den beiden Varianten PRO und ECO erhältlich. Sie unterscheiden sich im Wesentlichen durch das Ladeverfahren. Die PRO Version hat ein eigenes, speziell für die eingebauten Zellen angepasstes Ladegerät eingebaut, die ECO Version wird mit einem externen LiIon/LiPo Ladegerät geladen. - Seite 6 Die PowerPak x2 werden mit 7,4V Nennspannung geladen, was einer Lade- schlussspannung von 8,4V entspricht. Im Idealfall laden Sie die ECO Version mit 0,5C. Das entspricht bei den Power- Paks 2.5 somit 1,25A. Damit ist eine lange Lebensdauer garantiert. In Aus- nahmefällen kann aber auch mit 1C (2,5A) geladen werden.
-
Seite 7: Pflege Der Zellen
3. PFLEGE DER ZELLEN Mit der richtigen Behandlung der PowerPaks kann man die Lebensdauer und auch die Sicherheit der Zellen deutlich verbessern. Die PRO Version pflegt sich sozusagen selbst: Der eingebaute Microcont- roller prüft ständig die Spannung der Zellen. Nach einem Ladevorgang läuft ein Timer los, der nach ein paar Tagen den Balancer aktiviert und damit die Zellen automatisch auf Erhaltungszustand entlädt. -
Seite 8: Technische Daten
Die PowerPaks wurden mit großem Aufwand nach UN 38.3 zertifiziert, werden vom Qualitätsmanagement überwacht hergestellt und dürfen damit auch als Luftfracht verschickt werden. Weitere aktuelle Informationen zu dem Thema finden Sie auch in unserem Support Forum: www.forum.powerbox-systems.com Hinweis: Offensichtlich mechanisch beschädigte Akkus dürfen aus Sicher- heitsgründen selbstverständlich nicht zurückgeschickt werden! Setzen Sie sich in solchen Fällen vorher mit uns in Verbindung! 6. -
Seite 9: Abmessungen
8. ABMESSUNGEN 87,50 Akkuhöhe: 26 mm 2.5X2 5.0X2 + 2.5X3 www.powerbox-systems.com... -
Seite 10: Servicehinweis
9. SERVICEHINWEIS Um unseren Kunden guten Service bieten zu können, wurde ein Support Forum für alle Fragen die unsere Produkte betreffen, eingerichtet. Das ent- lastet uns stark, um nicht immer wieder häufig auftretende Fragen erneut beantworten zu müssen und gibt Ihnen die Möglichkeit schnelle Hilfe zu er- halten. -
Seite 11: Haftungsausschluss
11. HAFTUNGSAUSSCHLUSS Sowohl die Einhaltung der Montagehinweise als auch die Bedingungen beim Betrieb der PowerPaks, sowie die Wartung der gesamten Fernsteuerungs- anlage können von uns nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der An- wendung und aus dem Betrieb der PowerPaks ergeben oder in irgendeiner Weise damit zusammen hängen können. - Seite 12 01/2018 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001:2015 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
