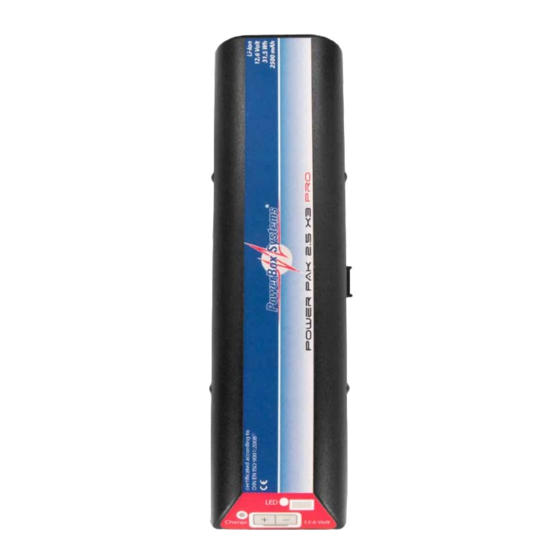

- Seite 1 Instruction Manual PowEr PAk PowerPak 2.5X2 ECO | PowerPak 2.5X2 PRO PowerPak 5.0X2 PRO | PowerPak 2.5X3 PRO...
- Seite 2 Dear PowerBox pilot, We are delighted that you have chosen a power supply system from the Po- werPak series. These high-quality energy storage units combine maximum power density and security in a rugged, compact case. PowerPaks are very flexible: thanks to the mounting frame supplied as standard, they are easy to install, and can be swapped between models.
-
Seite 3: Inhaltsverzeichnis
CONTENT 1. Installation, connections ..................3 2. Charging ........................5 3. Cell care ........................7 4. Voltage indicator, PRO version ................7 5. Cell exchange, Service ...................8 6. Specification ......................8 7. Dimensions.......................9 8. Set contents ......................10 9. Service ........................10 10. Guarantee conditions ..................10 11. - Seite 4 It is important to bear in mind that high G-forces and severe vibration can occur in our models. This means that the mounting surface has to be capable of withstanding several times the weight of the battery. The three-point arran- gement of the mounting frame’s retaining screws allows the PowerPak to be installed on surfaces which are not absolutely flat.
-
Seite 5: Charging
reas the ECO version is designed to be charged using an external LiIon / LiPo charger. Both versions feature integral balance circuits which ensure that individual cells are not overcharged, as even Li-Ion cells are extremely vulnerable to this state. Unbalanced cells can drift apart in condition, leading to loss of capacity; accurate balancing also effectively eliminates this danger. - Seite 6 CAUTION: It is absolutely essential to set the correct final charge vol- tage (cut-off voltage)! If you charge these batteries with the cut-off vol- tage set too high, the result could be a fire! PowerPak x2 batteries are charged at a nominal voltage of 7.4 V, correspon- ding to a final charge voltage of 8.4 V.
-
Seite 7: Cell Care
3. CELL CARE The useful life of PowerPaks can be extended significantly by handling them correctly; this also enhances the safety of the cells. The self-discharge circuit built into earlier PRO versions is to be discontinued as of Winter 2018; the new version can be identified by a yellow dot on the underside. -
Seite 8: Cell Exchange, Service
5. CELL EXCHANGE, SERVICE If, after a period of a several years, the cells in a PowerPak are exhausted, we offer an economical cell exchange service combined with a check of the elec- tronics. Simply send the PowerPak to our Service address (site 11). All PowerPaks have passed rigorous testing to gain certification in accor- dance with UN38.3, and the manufacturing process is monitored by the quality management team. -
Seite 9: Dimensions
7. DIMENSIONS 87,50 Height: 26 mm 2.5X2 5.0X2 + 2.5X3 www.powerbox-systems.com... -
Seite 10: Set Contents
8. SET CONTENTS - PowerPak - Mounting frame - 1 x MPX / MPX connecting lead - 4 x rubber grommets - 4 x brass tubular spacers - 4 x screws - BattLife Guard - Operating instructions 9. SERVICE We are anxious to offer good service to our customers, and to this end we have set up a Support Forum which deals with all queries concerning our products. -
Seite 11: Service Address
tion, excessive voltage, damp, fuel, short-circuits, etc. The same applies to defects due to severe wear. We accept no liability for transit damage or loss of your shipment. If you wish to make a claim under guarantee, please send the device to the following address, together with proof of purchase and a description of the defect: SERVICE ADDRESS PowerBox-Systems GmbH... - Seite 12 05/2020 PowerBox-Systems GmbH certified according to DIN EN ISO 9001 Ludwig-Auer-Straße 5 D-86609 Donauwoerth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
- Seite 13 Bedienungsanleitung PowEr PAk PowerPak 2.5X2 ECO | PowerPak 2.5X2 PRO PowerPak 5.0X2 PRO | PowerPak 2.5X3 PRO...
- Seite 14 Sehr geehrter PowerBox Pilot, wir freuen uns, dass Sie sich für eine Stromversorgung aus der PowerPak Serie entschieden haben. Diese hochwertigen Energiespeicher vereinen maximale Leistungsdichte und Sicherheit in einem kompakten, stabilen Ge- häuse. Durch den mitgelieferten Befestigungsrahmen können die Power- Paks flexibel und schnell von einem Modell ins andere gebaut werden.
-
Seite 15: Einbau Und Anschlüsse
INHALTSVERZEICHNIS 1. Einbau und Anschlüsse ..................15 2. Laden ........................17 3. Pflege der Zellen ....................19 4. Spannungsanzeige der PRO Version ............... 19 5. Zellentausch und Service .................. 20 6. Technische Daten ....................20 7. Lieferumfang ......................20 8. Abmessungen ...................... 21 9. - Seite 16 Zu Bedenken gilt, dass im Modell hohe G-Kräfte und Vibrationen auftreten können. Die Unterlage muss also ein Vielfaches des Akkugewichts aushalten. Durch die 3-Punkt Anordnung der Schraubbefestigung der Montagerahmen, kann man den PowerPak auch auf leicht unebenen Oberflächen montieren. Mit dem beigelegten Patchkabel (MPX/JR oder MPX/MPX) wird der Power- Pak mit dem Verbraucher verbunden.
-
Seite 17: Laden
2. LADEN Der PowerPak 2.5X2 ist in den beiden Varianten PRO und ECO erhältlich. Sie unterscheiden sich im Wesentlichen durch das Ladeverfahren. Die PRO Ver- sion hat ein eigenes, speziell für die eingebauten Zellen angepasstes Ladege- rät eingebaut, die ECO Version wird mit einem externen LiIon/LiPo Ladegerät geladen. - Seite 18 Die PowerPak x2 werden mit 7,4V Nennspannung geladen, was einer Lade- schlussspannung von 8,4V entspricht. Im Idealfall laden Sie die ECO Version mit 0,5C. Das entspricht bei den Power- Paks 2.5 somit 1,25A. Damit ist eine lange Lebensdauer garantiert. In Aus- nahmefällen kann aber auch mit 1C (2,5A) geladen werden.
-
Seite 19: Pflege Der Zellen
3. PFLEGE DER ZELLEN Mit der richtigen Behandlung der PowerPaks kann man die Lebensdauer und auch die Sicherheit der Zellen deutlich verbessern. Die in früheren PRO Versionen eingebaute Selbstentladung ist seit Winter 2018 nicht mehr eingebaut. Die neue Version ist an einem gelben Punkt auf der Unterseite erkennbar. -
Seite 20: Zellentausch Und Service
5. ZELLENTAUSCH UND SERVICE Sollten die Zellen in einem PowerPak nach ein paar Jahren verbraucht sein, bieten wir kostengünstig einen Zellentausch und eine Überprüfung der Elek- tronik an. Schicken Sie den PowerPak an unsere Service Adresse (Seite 22). Die PowerPaks wurden mit großem Aufwand nach UN 38.3 zertifiziert, werden vom Qualitätsmanagement überwacht hergestellt und dürfen da- mit auch als Luftfracht verschickt werden. -
Seite 21: Abmessungen
8. ABMESSUNGEN 87,50 Akkuhöhe: 26 mm 2.5X2 5.0X2 + 2.5X3 www.powerbox-systems.com... -
Seite 22: Servicehinweis
9. SERVICEHINWEIS Um unseren Kunden guten Service bieten zu können, wurde ein Support Fo- rum für alle Fragen die unsere Produkte betreffen, eingerichtet. Das entlastet uns stark, um nicht immer wieder häufig auftretende Fragen erneut beant- worten zu müssen und gibt Ihnen die Möglichkeit schnelle Hilfe zu erhalten. Die Antworten sind vom PowerBox Team, das garantiert auch die Richtigkeit der Informationen. -
Seite 23: Haftungsausschluss
11. HAFTUNGSAUSSCHLUSS Sowohl die Einhaltung der Montagehinweise als auch die Bedingungen beim Betrieb der PowerPaks, sowie die Wartung der gesamten Fernsteuerungsan- lage können von uns nicht überwacht werden. Daher übernehmen wir keiner- lei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerPaks ergeben oder in irgendeiner Weise damit zusammen hängen können. - Seite 24 05/2020 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
