PowerBox Systems PowerPak 5.0X2 PRO Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PowerPak 5.0X2 PRO:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für PowerBox Systems PowerPak 5.0X2 PRO
Inhaltszusammenfassung für PowerBox Systems PowerPak 5.0X2 PRO

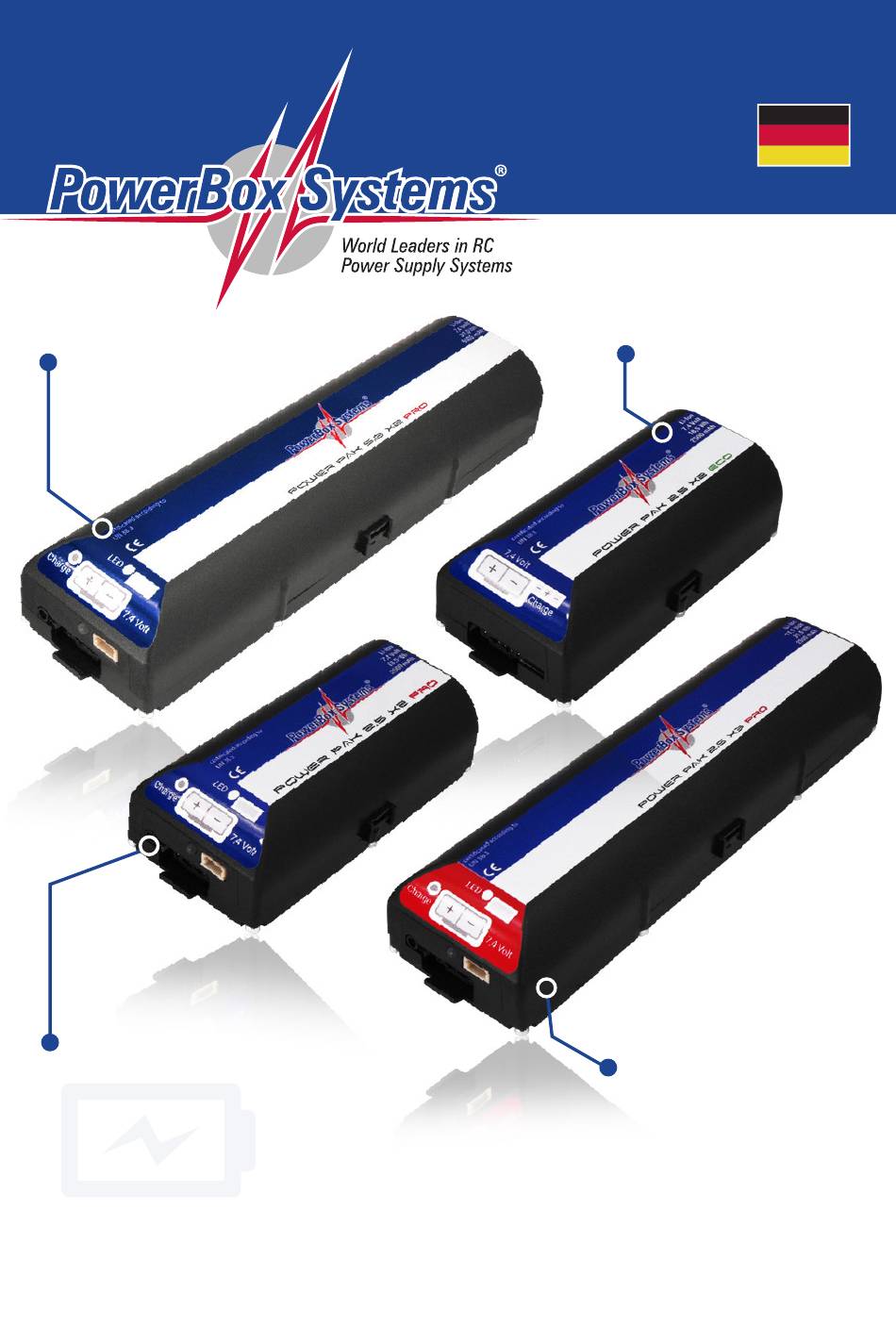

- Seite 1 BEDIENUNGSANLEITUNG PowerPak 2.5X2 ECO PowerPak 5.0X2 PRO PowerPak 2.5X2 PRO PowerPak 2.5X3 PRO PowEr PAk www.modellmarkt24.ch www.model...
- Seite 2 Sehr geehrter PowerBox Pilot, wir freuen uns, dass Sie sich für eine Stromversorgung aus der PowerPak Serie entschieden haben. Diese hochwertigen Energiespeicher vereinen maximale Leistungsdichte und Sicherheit in einem kompakten, stabilen Ge- häuse. Durch den mitgelieferten Befestigungsrahmen können die Power- Paks lexibel und schnell von einem Modell ins andere gebaut werden.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Einbau und Anschlüsse ..................15 2. Laden ........................17 3. Plege der Zellen ....................19 4. Spannungsanzeige der PRO Version ............... 19 5. Zellentausch und Service .................. 20 6. Technische Daten ....................20 7. Lieferumfang ......................20 8. Abmessungen ...................... 21 9. - Seite 4 Zu Bedenken gilt, dass im Modell hohe G-Kräfte und Vibrationen auftreten können. Die Unterlage muss also ein Vielfaches des Akkugewichts aushalten. Durch die 3-Punkt Anordnung der Schraubbefestigung der Montagerahmen, kann man den PowerPak auch auf leicht unebenen Oberlächen montieren. Mit dem beigelegten Patchkabel (MPX/JR oder MPX/MPX) wird der Power- Pak mit dem Verbraucher verbunden.
-
Seite 5: Laden
2. LADEN Der PowerPak 2.5X2 ist in den beiden Varianten PRO und ECO erhältlich. Sie unterscheiden sich im Wesentlichen durch das Ladeverfahren. Die PRO Ver- sion hat ein eigenes, speziell für die eingebauten Zellen angepasstes Ladege- rät eingebaut, die ECO Version wird mit einem externen LiIon/LiPo Ladegerät geladen. - Seite 6 Die PowerPak X2 werden mit 7,4 V Nennspannung geladen, was einer Lade- schlussspannung von 8,4 V entspricht. Im Idealfall laden Sie die ECO Version mit 0,5 C. Das entspricht bei den Power- Paks 2.5 somit 1,25 A. Damit ist eine lange Lebensdauer garantiert. In Aus- nahmefällen kann aber auch mit 1C (2,5 A) geladen werden.
-
Seite 7: Plege Der Zellen
3. PFLEGE DER ZELLEN Mit der richtigen Behandlung der PowerPaks kann man die Lebensdauer und auch die Sicherheit der Zellen deutlich verbessern. Die in früheren PRO Versionen eingebaute Selbstentladung ist seit Winter 2018 nicht mehr eingebaut. Die neue Version ist an einem Punkt auf der Un- terseite erkennbar. -
Seite 8: Zellentausch Und Service
5. ZELLENTAUSCH UND SERVICE Sollten die Zellen in einem PowerPak nach ein paar Jahren verbraucht sein, bieten wir kostengünstig einen Zellentausch und eine Überprüfung der Elek- tronik an. Schicken Sie den PowerPak an unsere Service Adresse (Seite 23). Die PowerPaks wurden mit großem Aufwand nach UN 38.3 zertiiziert, werden vom Qualitätsmanagement überwacht hergestellt und dürfen da- mit auch als Luftfracht verschickt werden. -
Seite 9: Abmessungen
8. ABMESSUNGEN 87,50 Akkuhöhe: 26 mm 2.5X2 5.0X2 + 2.5X3 www.modellmarkt24.ch www.modellmarkt24.ch www.powerbox-systems.com... -
Seite 10: Servicehinweis
9. SERVICE HINWEIS Um unseren Kunden guten Service bieten zu können, wurde ein Support Fo- rum für alle Fragen, die unsere Produkte betreffen, eingerichtet. Das entlastet uns stark, um nicht immer wieder häuig auftretende Fragen erneut beant- worten zu müssen, und gibt Ihnen die Möglichkeit, schnelle Hilfe rund um die Uhr und auch an Wochenenden zu erhalten. -
Seite 11: Haftungsausschluss
Für Transportschäden und Verlust Ihrer Sendung können wir keine Haftung über- SERVICE ADRESSE nehmen. Im Gewährleistungsfall senden Sie uns das Gerät zusammen mit dem PowerBox-Systems GmbH Kaufbeleg und einer Fehlerbeschreibung Ludwig-Auer-Straße 5 an unsere Service Adresse: 86609 Donauwörth Germany 11. HAFTUNGSAUSSCHLUSS Sowohl die Einhaltung der Montagehinweise als auch die Bedingungen beim Betrieb des PowerPak, sowie die Wartung der gesamten Fernsteuerungsan- lage, können von uns nicht überwacht werden. - Seite 12 03/2022 PowerBox-Systems GmbH Ludwig-Auer-Straße 5 86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com www.modellmarkt24.ch www.modellmarkt24.ch...
