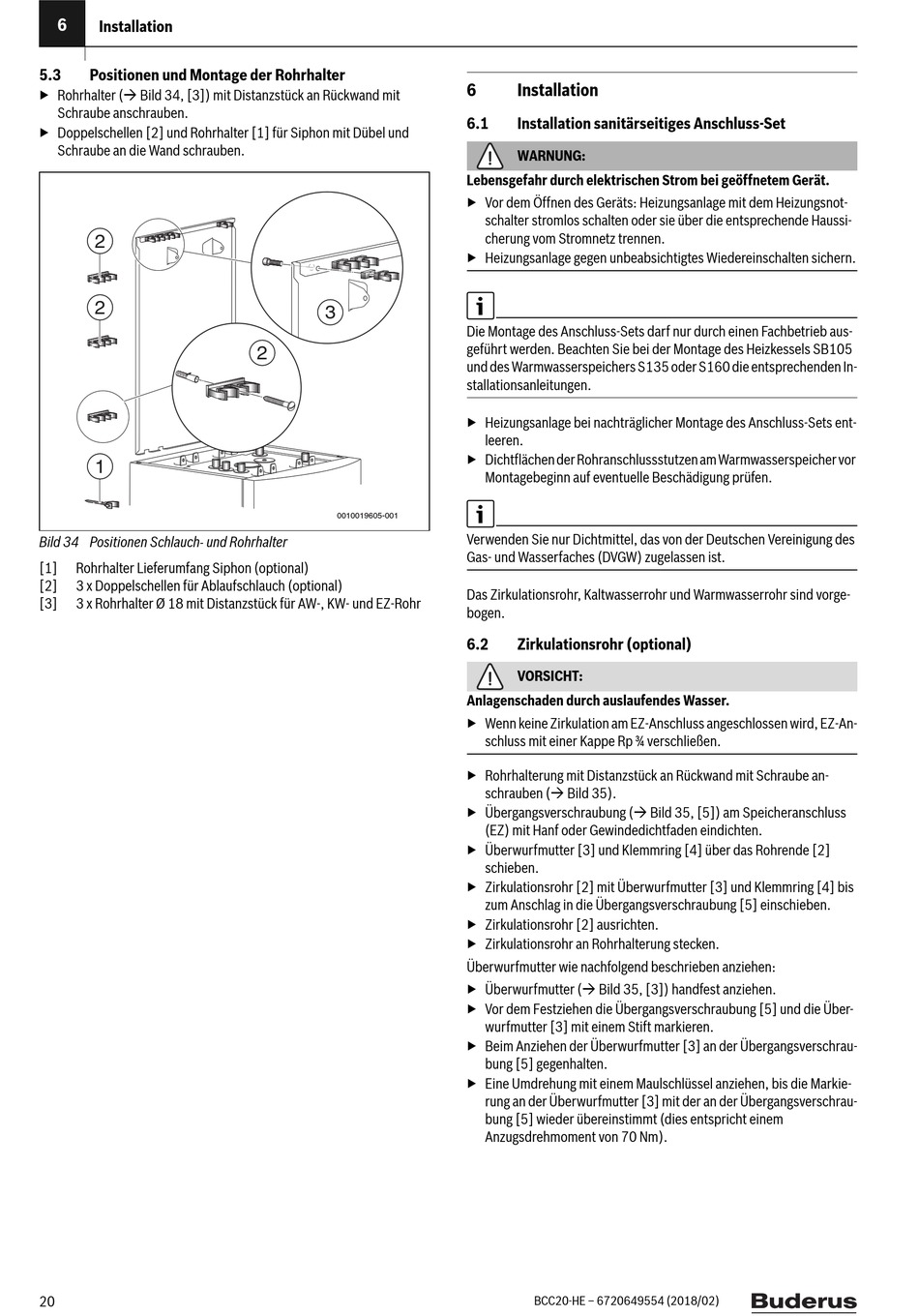

6
Installation
5.3
Positionen und Montage der Rohrhalter
▶ Rohrhalter ( Bild 34, [3]) mit Distanzstück an Rückwand mit
Schraube anschrauben.
▶ Doppelschellen [2] und Rohrhalter [1] für Siphon mit Dübel und
Schraube an die Wand schrauben.
2
2
1
Bild 34 Positionen Schlauch- und Rohrhalter
[1]
Rohrhalter Lieferumfang Siphon (optional)
[2]
3 x Doppelschellen für Ablaufschlauch (optional)
[3]
3 x Rohrhalter Ø 18 mit Distanzstück für AW-, KW- und EZ-Rohr
20
3
2
0010019605-001
6
Installation
6.1
Installation sanitärseitiges Anschluss-Set
WARNUNG:
Lebensgefahr durch elektrischen Strom bei geöffnetem Gerät.
▶ Vor dem Öffnen des Geräts: Heizungsanlage mit dem Heizungsnot-
schalter stromlos schalten oder sie über die entsprechende Haussi-
cherung vom Stromnetz trennen.
▶ Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern.
Die Montage des Anschluss-Sets darf nur durch einen Fachbetrieb aus-
geführt werden. Beachten Sie bei der Montage des Heizkessels SB105
und des Warmwasserspeichers S135 oder S160 die entsprechenden In-
stallationsanleitungen.
▶ Heizungsanlage bei nachträglicher Montage des Anschluss-Sets ent-
leeren.
▶ Dichtflächen der Rohranschlussstutzen am Warmwasserspeicher vor
Montagebeginn auf eventuelle Beschädigung prüfen.
Verwenden Sie nur Dichtmittel, das von der Deutschen Vereinigung des
Gas- und Wasserfaches (DVGW) zugelassen ist.
Das Zirkulationsrohr, Kaltwasserrohr und Warmwasserrohr sind vorge-
bogen.
6.2
Zirkulationsrohr (optional)
VORSICHT:
Anlagenschaden durch auslaufendes Wasser.
▶ Wenn keine Zirkulation am EZ-Anschluss angeschlossen wird, EZ-An-
schluss mit einer Kappe Rp ¾ verschließen.
▶ Rohrhalterung mit Distanzstück an Rückwand mit Schraube an-
schrauben ( Bild 35).
▶ Übergangsverschraubung ( Bild 35, [5]) am Speicheranschluss
(EZ) mit Hanf oder Gewindedichtfaden eindichten.
▶ Überwurfmutter [3] und Klemmring [4] über das Rohrende [2]
schieben.
▶ Zirkulationsrohr [2] mit Überwurfmutter [3] und Klemmring [4] bis
zum Anschlag in die Übergangsverschraubung [5] einschieben.
▶ Zirkulationsrohr [2] ausrichten.
▶ Zirkulationsrohr an Rohrhalterung stecken.
Überwurfmutter wie nachfolgend beschrieben anziehen:
▶ Überwurfmutter ( Bild 35, [3]) handfest anziehen.
▶ Vor dem Festziehen die Übergangsverschraubung [5] und die Über-
wurfmutter [3] mit einem Stift markieren.
▶ Beim Anziehen der Überwurfmutter [3] an der Übergangsverschrau-
bung [5] gegenhalten.
▶ Eine Umdrehung mit einem Maulschlüssel anziehen, bis die Markie-
rung an der Überwurfmutter [3] mit der an der Übergangsverschrau-
bung [5] wieder übereinstimmt (dies entspricht einem
Anzugsdrehmoment von 70 Nm).
BCC20-HE – 6720649554 (2018/02)
