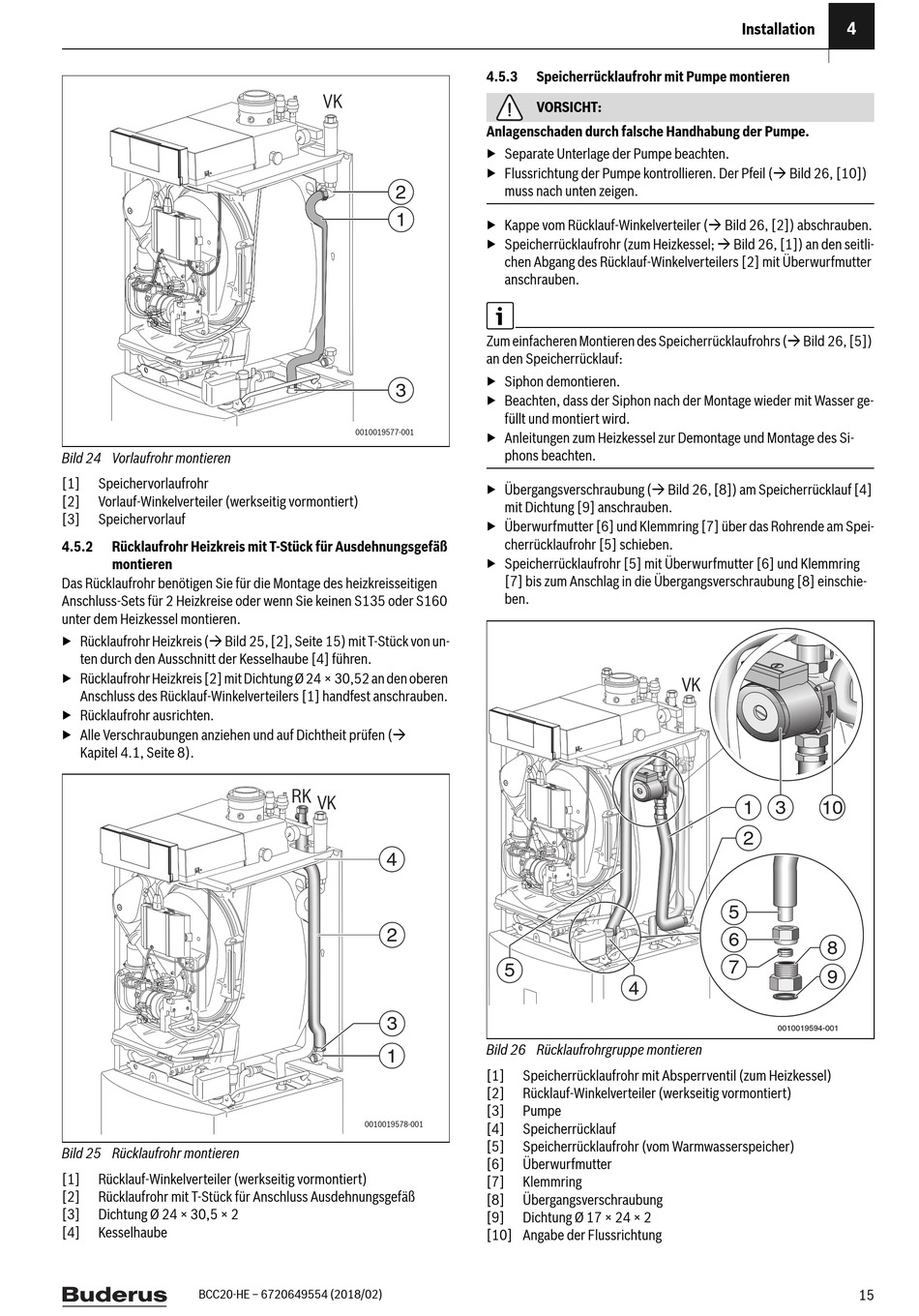

Bild 24 Vorlaufrohr montieren
[1]
Speichervorlaufrohr
[2]
Vorlauf-Winkelverteiler (werkseitig vormontiert)
[3]
Speichervorlauf
4.5.2
Rücklaufrohr Heizkreis mit T-Stück für Ausdehnungsgefäß
montieren
Das Rücklaufrohr benötigen Sie für die Montage des heizkreisseitigen
Anschluss-Sets für 2 Heizkreise oder wenn Sie keinen S135 oder S160
unter dem Heizkessel montieren.
▶ Rücklaufrohr Heizkreis ( Bild 25, [2], Seite 15) mit T-Stück von un-
ten durch den Ausschnitt der Kesselhaube [4] führen.
▶ Rücklaufrohr Heizkreis [2] mit Dichtung Ø 24 × 30,52 an den oberen
Anschluss des Rücklauf-Winkelverteilers [1] handfest anschrauben.
▶ Rücklaufrohr ausrichten.
▶ Alle Verschraubungen anziehen und auf Dichtheit prüfen (
Kapitel 4.1, Seite 8).
Bild 25 Rücklaufrohr montieren
[1]
Rücklauf-Winkelverteiler (werkseitig vormontiert)
[2]
Rücklaufrohr mit T-Stück für Anschluss Ausdehnungsgefäß
[3]
Dichtung Ø 24 × 30,5 × 2
[4]
Kesselhaube
BCC20-HE – 6720649554 (2018/02)
VK
2
1
3
0010019577-001
RK
VK
4
2
3
1
0010019578-001
4.5.3
Speicherrücklaufrohr mit Pumpe montieren
VORSICHT:
Anlagenschaden durch falsche Handhabung der Pumpe.
▶ Separate Unterlage der Pumpe beachten.
▶ Flussrichtung der Pumpe kontrollieren. Der Pfeil ( Bild 26, [10])
muss nach unten zeigen.
▶ Kappe vom Rücklauf-Winkelverteiler ( Bild 26, [2]) abschrauben.
▶ Speicherrücklaufrohr (zum Heizkessel;  Bild 26, [1]) an den seitli-
chen Abgang des Rücklauf-Winkelverteilers [2] mit Überwurfmutter
anschrauben.
Zum einfacheren Montieren des Speicherrücklaufrohrs ( Bild 26, [5])
an den Speicherrücklauf:
▶ Siphon demontieren.
▶ Beachten, dass der Siphon nach der Montage wieder mit Wasser ge-
füllt und montiert wird.
▶ Anleitungen zum Heizkessel zur Demontage und Montage des Si-
phons beachten.
▶ Übergangsverschraubung ( Bild 26, [8]) am Speicherrücklauf [4]
mit Dichtung [9] anschrauben.
▶ Überwurfmutter [6] und Klemmring [7] über das Rohrende am Spei-
cherrücklaufrohr [5] schieben.
▶ Speicherrücklaufrohr [5] mit Überwurfmutter [6] und Klemmring
[7] bis zum Anschlag in die Übergangsverschraubung [8] einschie-
ben.
5
4
Bild 26 Rücklaufrohrgruppe montieren
[1]
Speicherrücklaufrohr mit Absperrventil (zum Heizkessel)
[2]
Rücklauf-Winkelverteiler (werkseitig vormontiert)
[3]
Pumpe
[4]
Speicherrücklauf
[5]
Speicherrücklaufrohr (vom Warmwasserspeicher)
[6]
Überwurfmutter
[7]
Klemmring
[8]
Übergangsverschraubung
[9]
Dichtung Ø 17 × 24 × 2
[10] Angabe der Flussrichtung
4
Installation
VK
1
3
10
2
5
6
8
7
9
0010019594-001
15
