Montage / Mounting

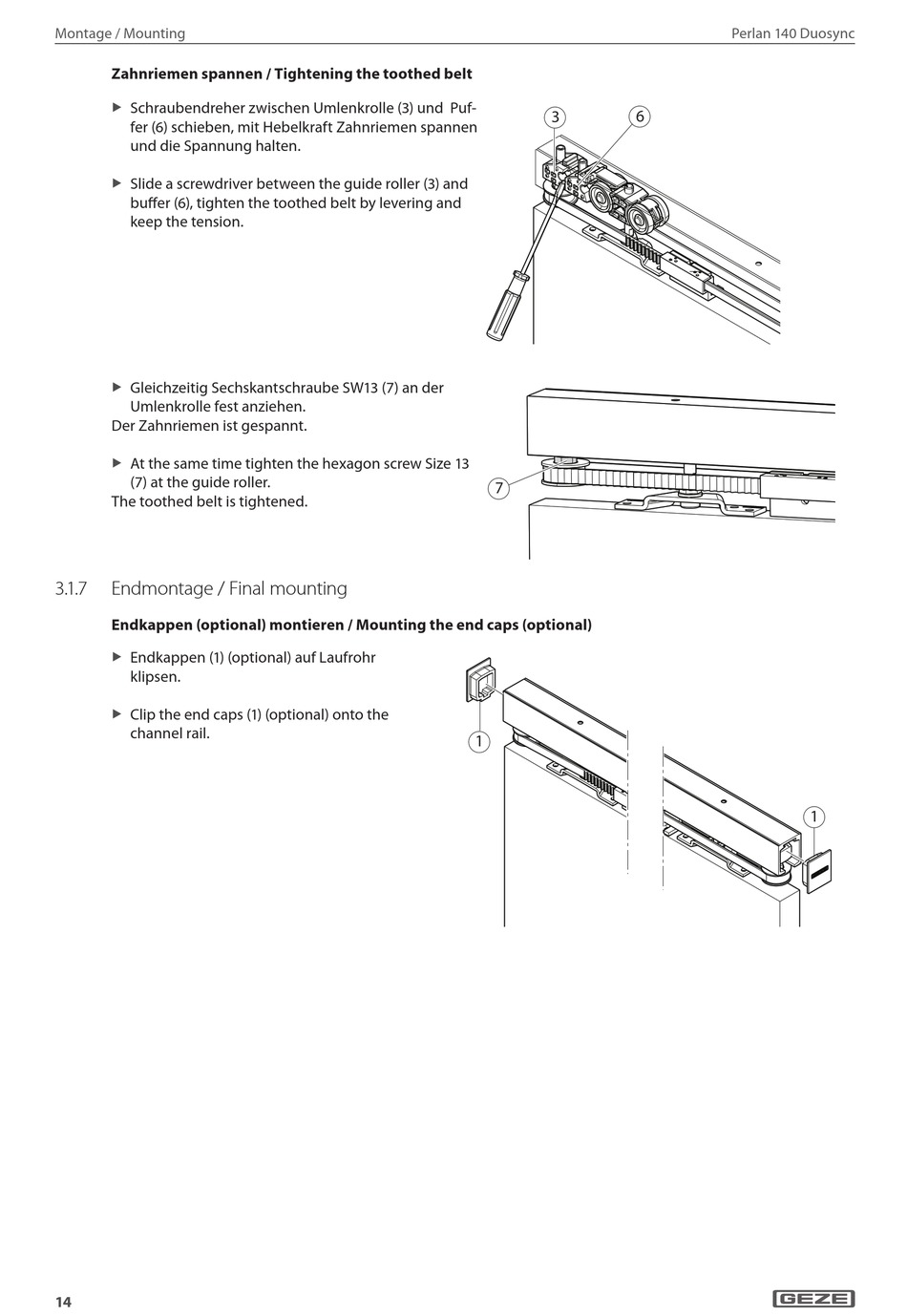

Zahnriemen spannen / Tightening the toothed belt
Schraubendreher zwischen Umlenkrolle (3) und Puf-
X
fer (6) schieben, mit Hebelkraft Zahnriemen spannen
und die Spannung halten.
Slide a screwdriver between the guide roller (3) and
X
bu er (6), tighten the toothed belt by levering and
keep the tension.
Gleichzeitig Sechskantschraube SW13 (7) an der
X
Umlenkrolle fest anziehen.
Der Zahnriemen ist gespannt.
At the same time tighten the hexagon screw Size 13
X
(7) at the guide roller.
The toothed belt is tightened.
3. 1 .7
Endmontage / Final mounting
Endkappen (optional) montieren / Mounting the end caps (optional)
Endkappen (1) (optional) auf Laufrohr
X
klipsen.
Clip the end caps (1) (optional) onto the
X
channel rail.
14
�
�
�
�
Perlan 140 Duosync
�
