Perlan 140 Duosync
3. 1 .3

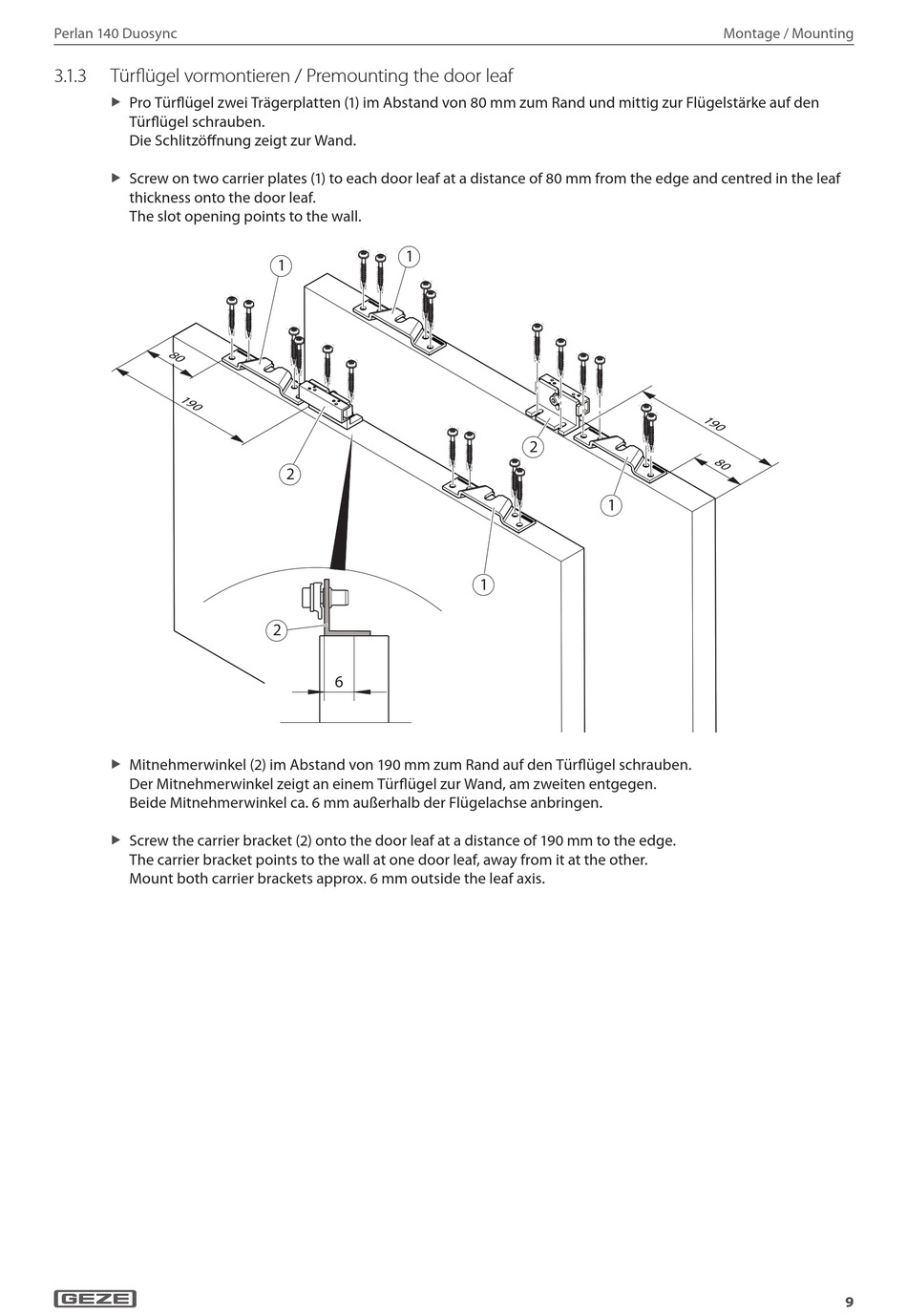

Tür ügel vormontieren / Premounting the door leaf
Pro Tür ügel zwei Trägerplatten (1) im Abstand von 80 mm zum Rand und mittig zur Flügelstärke auf den
X
Tür ügel schrauben.
Die Schlitzö nung zeigt zur Wand.
Screw on two carrier plates (1) to each door leaf at a distance of 80 mm from the edge and centred in the leaf
X
thickness onto the door leaf.
The slot opening points to the wall.
Mitnehmerwinkel (2) im Abstand von 190 mm zum Rand auf den Tür ügel schrauben.
X
Der Mitnehmerwinkel zeigt an einem Tür ügel zur Wand, am zweiten entgegen.
Beide Mitnehmerwinkel ca. 6 mm außerhalb der Flügelachse anbringen.
Screw the carrier bracket (2) onto the door leaf at a distance of 190 mm to the edge.
X
The carrier bracket points to the wall at one door leaf, away from it at the other.
Mount both carrier brackets approx. 6 mm outside the leaf axis.
�
�
�
�
�
�
�
�
Montage / Mounting
