Perlan 140 Duosync
2.2
Montagehinweise / Mounting informations
Nehmen Sie zur Montage die Einbaupläne zu Hilfe.
X
à
Die Wahl der geeigneten Montagetechnik sowie des geeigneten Montagematerials liegt in der Verantwor-
tung des verarbeitenden Betriebs. Die hier angegebenen Darstellungen stellen lediglich Empfehlungen dar
und müssen je nach Situation entsprechend angepasst werden.
Use the installation diagram when carrying out mounting.
X
The technical company is responsible for the selection of the suitable mounting technology as well as the suit-
à
able mounting material. The representations shown here are only recommendations and have to be adapted
in accordance with the situation.
3

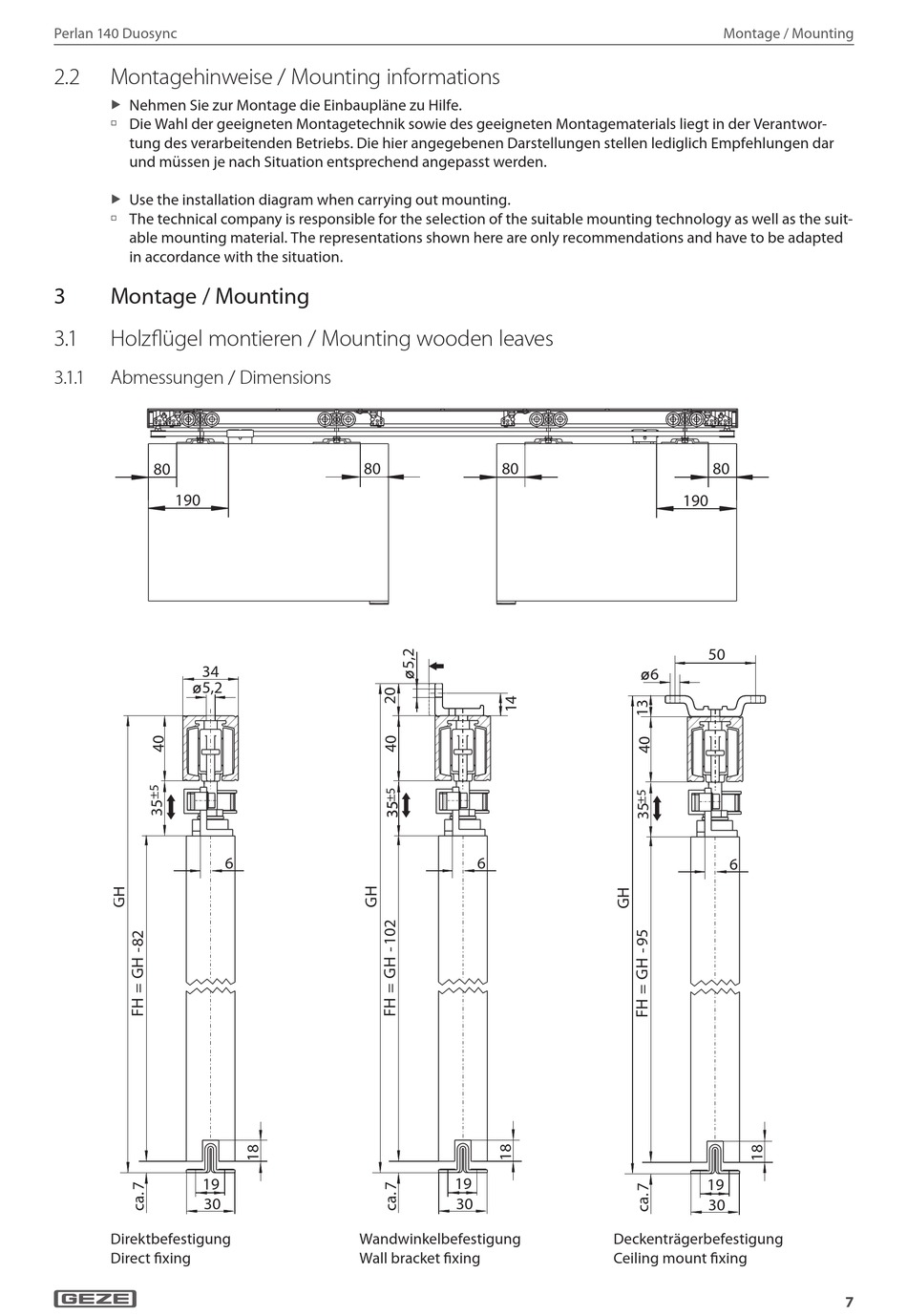

Montage / Mounting
3. 1
Holz ügel montieren / Mounting wooden leaves
3. 1 . 1
Abmessungen / Dimensions
��
���
34
5,2
6
19
30
Direktbefestigung
Direct xing
��
��
6
19
30
Wandwinkelbefestigung
Wall bracket xing
Montage / Mounting
��
���
50
6
6
19
30
Deckenträgerbefestigung
Ceiling mount xing
