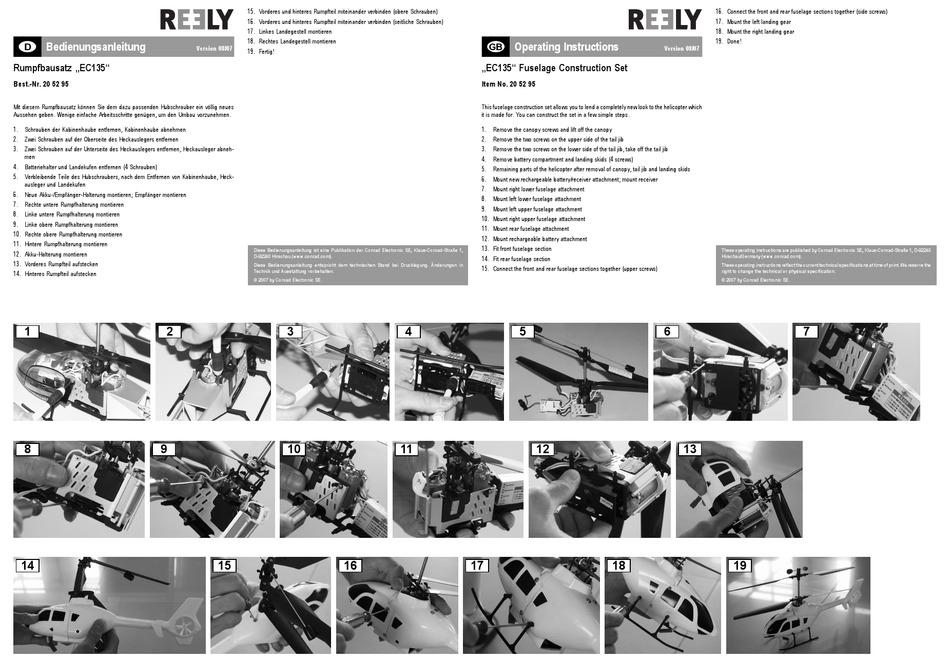

Bedienungsanleitung

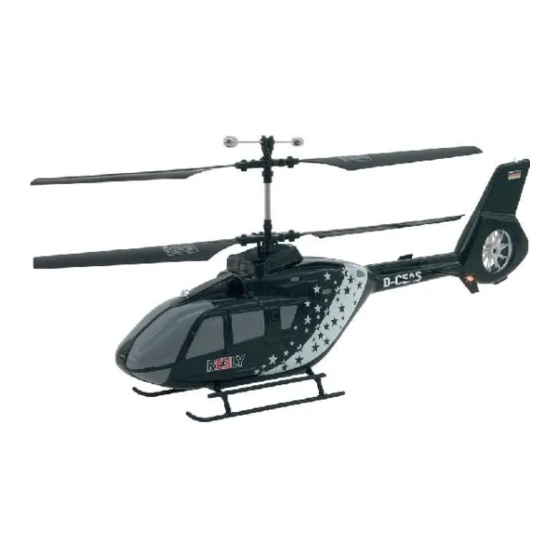

Rumpfbausatz „EC135"
Best.-Nr. 20 52 95
Mit diesem Rumpfbausatz können Sie dem dazu passenden Hubschrauber ein völlig neues
Aussehen geben. Wenige einfache Arbeitsschritte genügen, um den Umbau vorzunehmen.
1.
Schrauben der Kabinenhaube entfernen, Kabinenhaube abnehmen
2.
Zwei Schrauben auf der Oberseite des Heckauslegers entfernen
3.
Zwei Schrauben auf der Unterseite des Heckauslegers entfernen, Heckausleger abneh-
men
4.
Batteriehalter und Landekufen entfernen (4 Schrauben)
5.
Verbleibende Teile des Hubschraubers, nach dem Entfernen von Kabinenhaube, Heck-
ausleger und Landekufen
6.
Neue Akku-/Empfänger-Halterung montieren; Empfänger montieren
7.
Rechte untere Rumpfhalterung montieren
8.
Linke untere Rumpfhalterung montieren
9.
Linke obere Rumpfhalterung montieren
10. Rechte obere Rumpfhalterung montieren
11. Hintere Rumpfhalterung montieren
12. Akku-Halterung montieren
13. Vorderes Rumpfteil aufstecken
14. Hinteres Rumpfteil aufstecken
1
2
8
9
14
15. Vorderes und hinteres Rumpfteil miteinander verbinden (obere Schrauben)
16. Vorderes und hinteres Rumpfteil miteinander verbinden (seitliche Schrauben)
17. Linkes Landegestell montieren
18. Rechtes Landegestell montieren
Version 08/07
19. Fertig!
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Straße 1,
D-92240 Hirschau (www.conrad.com).
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in
Technik und Ausstattung vorbehalten.
© 2007 by Conrad Electronic SE.
3
10
15
16
Operating Instructions
„EC135" Fuselage Construction Set
Item No. 20 52 95
This fuselage construction set allows you to lend a completely new look to the helicopter which
it is made for. You can construct the set in a few simple steps.
1.
Remove the canopy screws and lift off the canopy
2.
Remove the two screws on the upper side of the tail jib
3.
Remove the two screws on the lower side of the tail jib, take off the tail jib
4.
Remove battery compartment and landing skids (4 screws)
5.
Remaining parts of the helicopter after removal of canopy, tail jib and landing skids
6.
Mount new rechargeable battery/receiver attachment; mount receiver
7.
Mount right lower fuselage attachment
8.
Mount left lower fuselage attachment
9.
Mount left upper fuselage attachment
10. Mount right upper fuselage attachment
11. Mount rear fuselage attachment
12. Mount rechargeable battery attachment
13. Fit front fuselage section
14. Fit rear fuselage section
15. Connect the front and rear fuselage sections together (upper screws)
4
5
11
12
17
16. Connect the front and rear fuselage sections together (side screws)
17. Mount the left landing gear
18. Mount the right landing gear
19. Done!
Version 08/07
These operating instructions are published by Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240
Hirschau/Germany (www.conrad.com).
These operating instructions reflect the current technical specifications at time of print. We reserve the
right to change the technical or physical specification.
© 2007 by Conrad Electronic SE.
6
13
18
19
7
