9. Branchement et mise en service

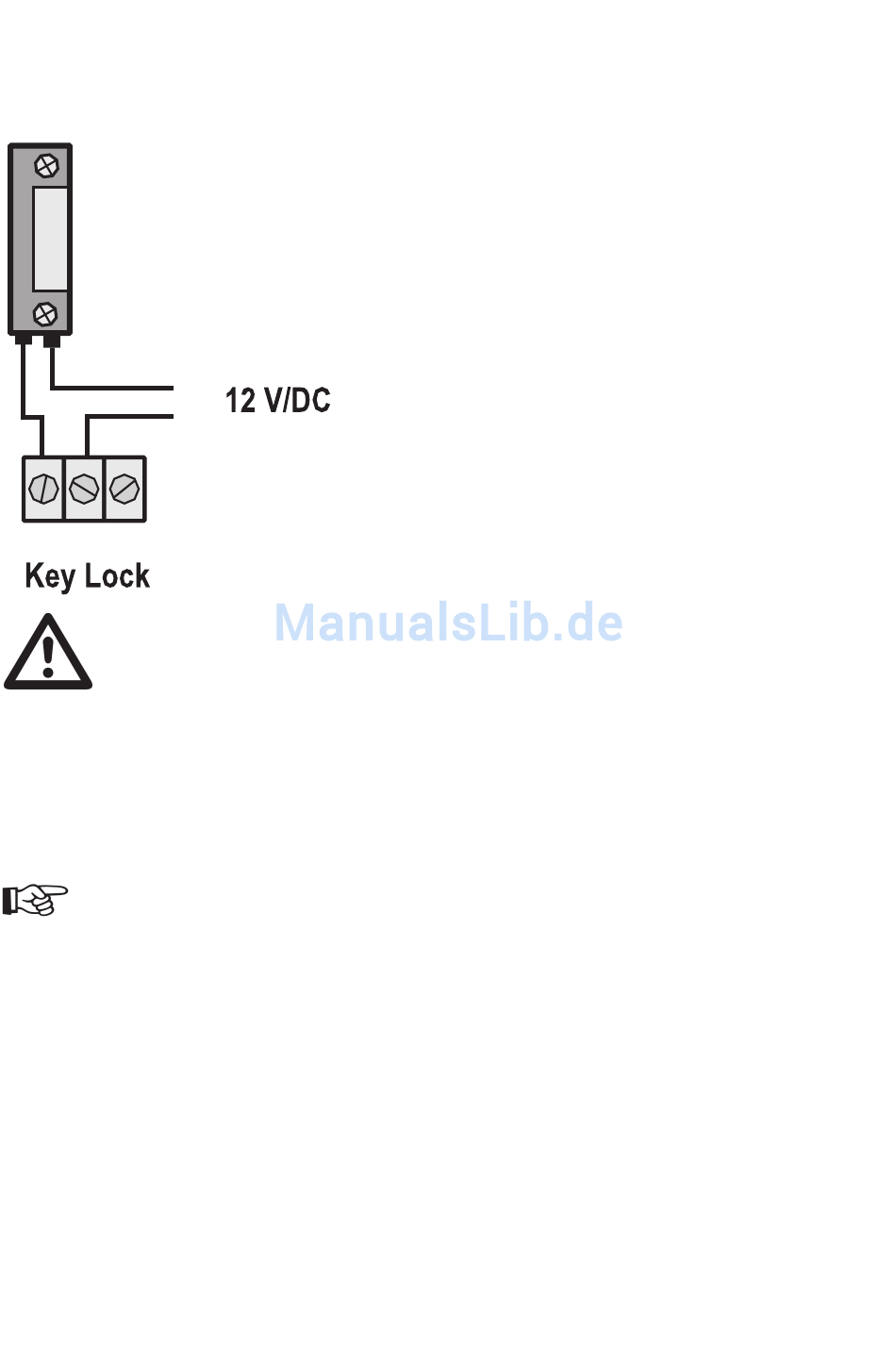

a) Raccordement d'un ouvre-porte électrique
N/C COM N/O
Avant d'effectuer les raccordements, assurez-vous que l'enregistreur numéri-
que à 4 canaux est débranché. Retirez le bloc secteur de la prise de courant,
débranchez toute caméra raccordée.
Pour pouvoir utiliser la fonction ouvre-porte avec la touche "Doorlock" (R), vous devez disposer d'un
ouvre-porte électrique (12 V/DC max. 1A).
Vous avez la possibilité d'utiliser les branchements GNC et PWR si votre ouvre-porte requiert 200 mA
maximum. Mais si le dispositif d'ouverture de portes devait avoir besoin plus de 200 mA, veuillez utiliser
dans ce cas une source d'alimentation externe afin de pouvoir alimenter l'ouvre-porte avec suffisamment
de courant.
Veuillez noter que les terminaux de connexion Output (AUDIO, VIDEO, GND), Input
(TRG1, TRG2, TRG3, TRG4), Alarm Output (NC, COM, NO) et Output (SCART, GND)
n'ont aucune function.
• Assurez-vous que l'enregistreur numérique à 4 canaux est débranché.
• Enlevez les quatre pieds en caoutchouc sur le dessous de l'appareil.
• Avec un tournevis cruciforme, dévissez maintenant les vis du boîtier dégagées.
• Tournez l'enregistreur numérique à 4 canaux et retirez avec précaution le couvercle supérieur du
boîtier.
• Percez un trou dans la face arrière du boîtier afin de créer un passage de câble. Utilisez si nécessaire
un passage de câble approprié.
• Branchez votre ouvre-porte électrique selon le schéma de branchement indiqué en haut.
• Assemblez la face arrière du boîtier et le couvercle du boîtier.
• Serrer les vis du boîtier.
• Fixez les pieds en caoutchouc sur le dessous du boîtier.
+
-
51
