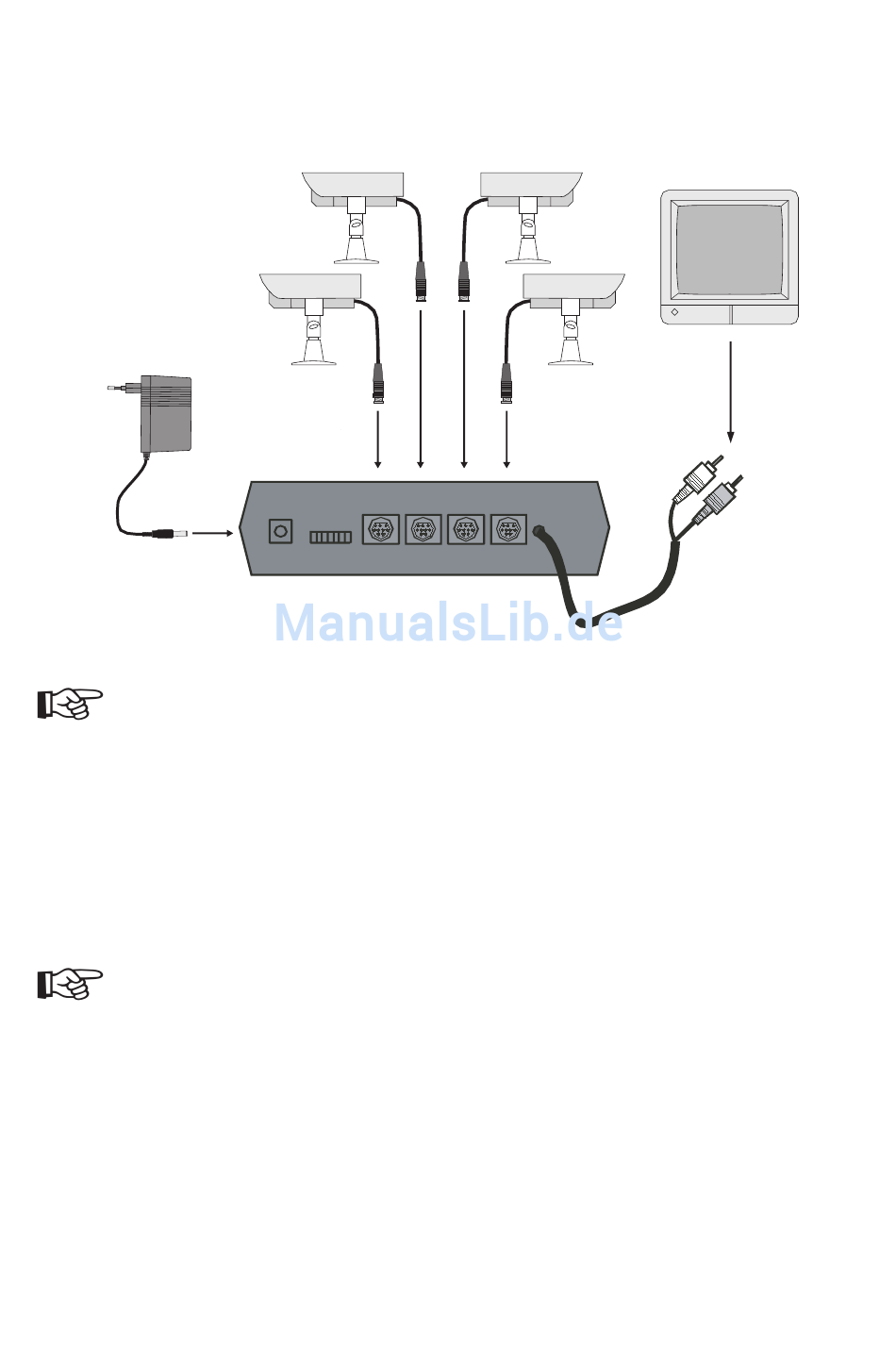

b) Anschluss der Kameras
Die Video-Eingänge befinden sich auf der Rückseite des Geräts. Es handelt sich hierbei um vier
Anschlüsse in Mini-DIN Bauform.
Falls Sie zum Anschluss Ihrer Überwachungskamera Cinch-Anschlüsse benötigen,
brauchen Sie einen Adapter. Im Lieferumfang liegen vier Adapter zur Anschlussan-
passung von Mini-DIN auf Cinch bei.
• Verbinden Sie die Anschlüsse „OUTPUT" mit dem Audio- und Video-Eingang Ihres Monitors bzw.
Fernsehers. Hierbei dient der gelbe Cinch-Stecker für das Videosignal und der weiße Cinch-Stecker
für das Audio-Signal.
• Schließen Sie an den vier Video-Eingängen „CH 1" bis „CH 4" (V bis Y) Ihre Überwachungskameras an.
Selbstverständlich können ein oder mehrere Eingänge ungenutzt bleiben. Es ist
nicht erforderlich alle vier Eingänge zu verwenden.
• Schieben Sie eine SD-Karte in den rechts seitlich angebrachten SD-Kartenslot. Der SD-Kartenslot ist
mit „insert SD-Card" beschriftet und ist ausgelegt für SD-Karten mit bis zu 2 GB Speicherkapazität
(keine SDHC-Karten möglich!).
• Verbinden Sie die Niederspannungsbuchse „POWER IN" (T) mit dem Rundstecker des mitgelieferten
Steckernetzteils und danach das Steckernetzteil mit der Netzspannung (230 V/AC 50 Hz).
• Schalten Sie den Monitor/Fernseher ein.
• Schalten Sie die Geräte ein, die Sie mit den Eingängen „CH 1" bis „CH 4" (V bis Y) verbunden haben.
