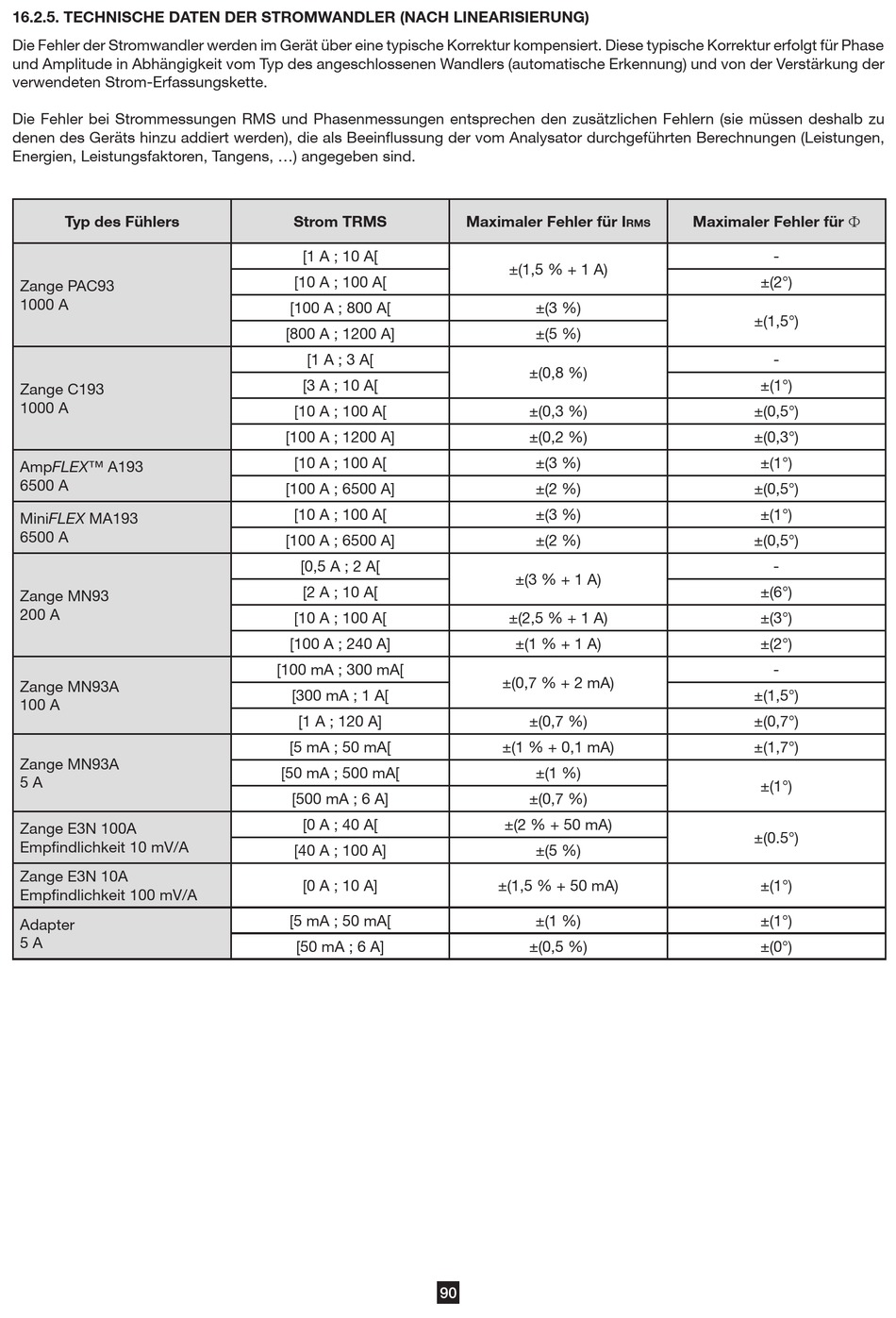

16.2.5. TECHNISCHE DATEN DER STROMwANDLER (NACH LINEARISIERUNG)

Die Fehler der Stromwandler werden im Gerät über eine typische Korrektur kompensiert. Diese typische Korrektur erfolgt für Phase
und Amplitude in Abhängigkeit vom Typ des angeschlossenen Wandlers (automatische Erkennung) und von der Verstärkung der
verwendeten Strom-Erfassungskette.
Die Fehler bei Strommessungen RMS und Phasenmessungen entsprechen den zusätzlichen Fehlern (sie müssen deshalb zu
denen des Geräts hinzu addiert werden), die als Beeinflussung der vom Analysator durchgeführten Berechnungen (Leistungen,
Energien, Leistungsfaktoren, Tangens, ...) angegeben sind.
Typ des Fühlers
Zange PAC93
1000 A
Zange C193
1000 A
AmpFLEX™ A193
6500 A
MiniFLEX MA193
6500 A
Zange MN93
200 A
Zange MN93A
100 A
Zange MN93A
5 A
Zange E3N 100A
Empfindlichkeit 10 mV/A
Zange E3N 10A
Empfindlichkeit 100 mV/A
Adapter
5 A
Strom TRMS
[1 A ; 10 A[
[10 A ; 100 A[
[100 A ; 800 A[
[800 A ; 1200 A]
[1 A ; 3 A[
[3 A ; 10 A[
[10 A ; 100 A[
[100 A ; 1200 A]
[10 A ; 100 A[
[100 A ; 6500 A]
[10 A ; 100 A[
[100 A ; 6500 A]
[0,5 A ; 2 A[
[2 A ; 10 A[
[10 A ; 100 A[
[100 A ; 240 A]
[100 mA ; 300 mA[
[300 mA ; 1 A[
[1 A ; 120 A]
[5 mA ; 50 mA[
[50 mA ; 500 mA[
[500 mA ; 6 A]
[0 A ; 40 A[
[40 A ; 100 A]
[0 A ; 10 A]
[5 mA ; 50 mA[
[50 mA ; 6 A]
90
Maximaler Fehler für I
rms
±(1,5 % + 1 A)
±(3 %)
±(5 %)
±(0,8 %)
±(0,3 %)
±(0,2 %)
±(3 %)
±(2 %)
±(3 %)
±(2 %)
±(3 % + 1 A)
±(2,5 % + 1 A)
±(1 % + 1 A)
±(0,7 % + 2 mA)
±(0,7 %)
±(1 % + 0,1 mA)
±(1 %)
±(0,7 %)
±(2 % + 50 mA)
±(5 %)
±(1,5 % + 50 mA)
±(1 %)
±(0,5 %)
Maximaler Fehler für Φ
-
±(2°)
±(1,5°)
-
±(1°)
±(0,5°)
±(0,3°)
±(1°)
±(0,5°)
±(1°)
±(0,5°)
-
±(6°)
±(3°)
±(2°)
-
±(1,5°)
±(0,7°)
±(1,7°)
±(1°)
±(0.5°)
±(1°)
±(1°)
±(0°)
