Starten
Schakel alle componenten en dit toestel uit alvorens aan te sluiten.
• De afbeeldingen van de in- en uitgangsaansluitingen zijn standaardvoorbeelden. Zie daarom tevens de
gebruiksaanwijzingen van andere aan te sluiten componenten daar de werkelijke namen van de aansluitingen op het
achterpaneel mogelijk anders zijn.

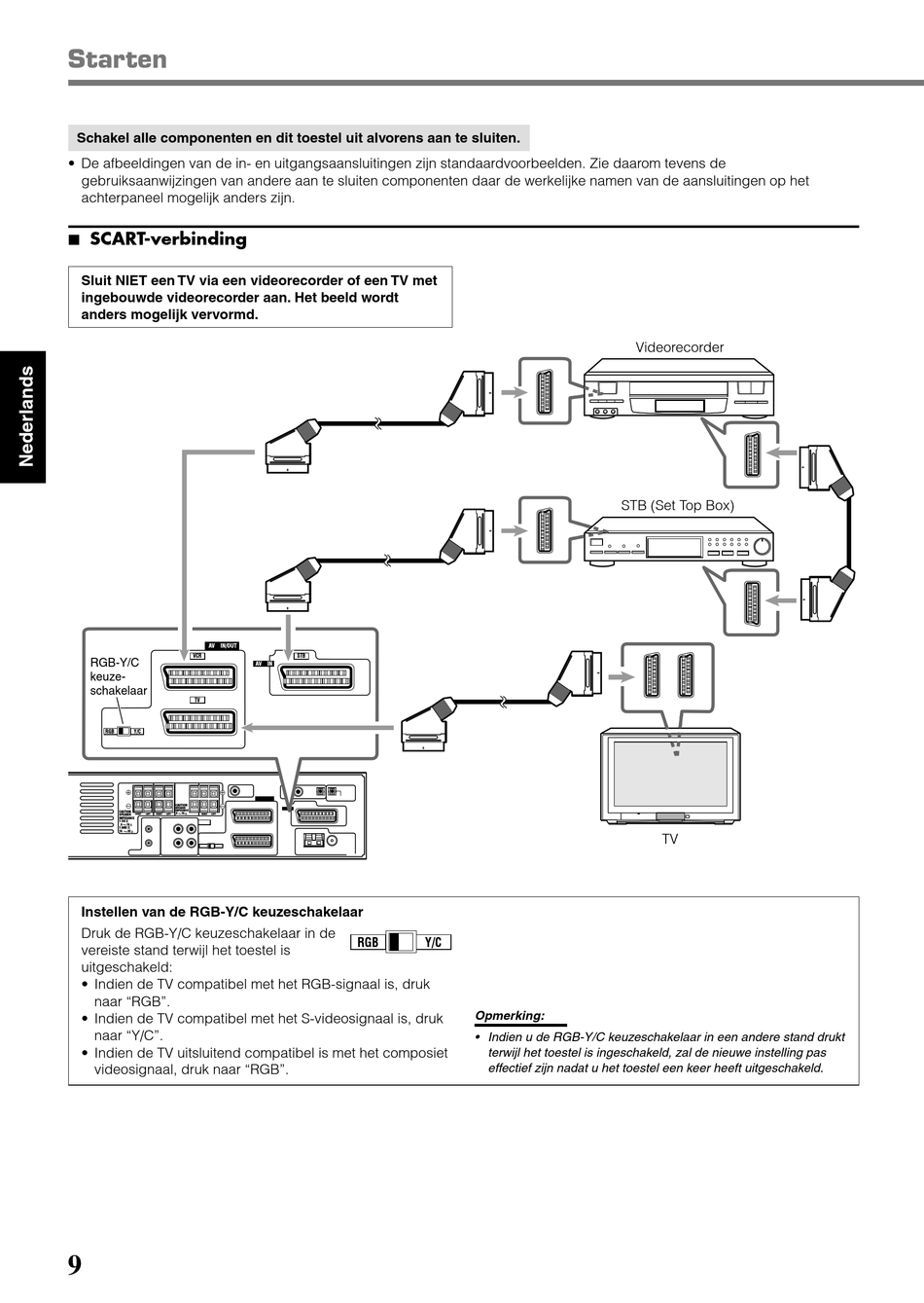

7 SCART-verbinding

Sluit NIET een TV via een videorecorder of een TV met
ingebouwde videorecorder aan. Het beeld wordt
anders mogelijk vervormd.
AV IN/OUT
VCR
RGB-Y/C
keuze-
schakelaar
TV
RGB Y/C
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
SPEAKER RIGHT LEFT RIGHT LEFT RIGHT LEFT
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Instellen van de RGB-Y/C keuzeschakelaar
Druk de RGB-Y/C keuzeschakelaar in de
vereiste stand terwijl het toestel is
uitgeschakeld:
• Indien de TV compatibel met het RGB-signaal is, druk
naar "RGB".
• Indien de TV compatibel met het S-videosignaal is, druk
naar "Y/C".
• Indien de TV uitsluitend compatibel is met het composiet
videosignaal, druk naar "RGB".
9
STB
AV IN
RGB Y/C
Videorecorder
STB (Set Top Box)
Opmerking:
• Indien u de RGB-Y/C keuzeschakelaar in een andere stand drukt
terwijl het toestel is ingeschakeld, zal de nieuwe instelling pas
effectief zijn nadat u het toestel een keer heeft uitgeschakeld.
TV
