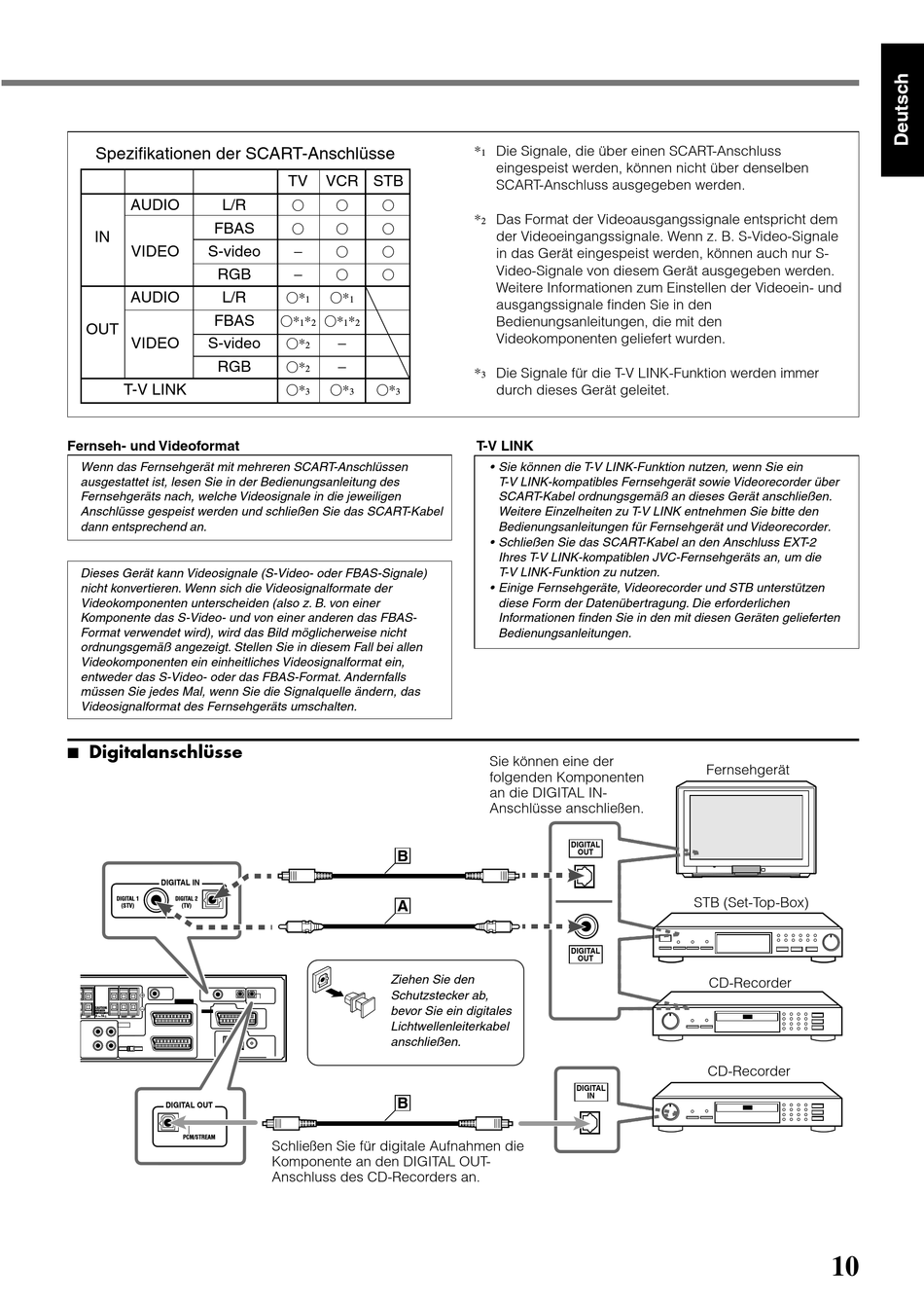

Digitalanschlüsse - JVC RX-DV31SL Bedienungsanleitung

Spezifikationen der SCART-Anschlüsse
AUDIO L/R
FBAS
IN
VIDEO S-video
RGB
AUDIO L/R
FBAS
OUT
VIDEO S-video
RGB
T-V LINK
Fernseh- und Videoformat
Wenn das Fernsehgerät mit mehreren SCART-Anschlüssen
ausgestattet ist, lesen Sie in der Bedienungsanleitung des
Fernsehgeräts nach, welche Videosignale in die jeweiligen
Anschlüsse gespeist werden und schließen Sie das SCART-Kabel
dann entsprechend an.
Dieses Gerät kann Videosignale (S-Video- oder FBAS-Signale)
nicht konvertieren. Wenn sich die Videosignalformate der
Videokomponenten unterscheiden (also z. B. von einer
Komponente das S-Video- und von einer anderen das FBAS-
Format verwendet wird), wird das Bild möglicherweise nicht
ordnungsgemäß angezeigt. Stellen Sie in diesem Fall bei allen
Videokomponenten ein einheitliches Videosignalformat ein,
entweder das S-Video- oder das FBAS-Format. Andernfalls
müssen Sie jedes Mal, wenn Sie die Signalquelle ändern, das
Videosignalformat des Fernsehgeräts umschalten.
7 Digitalanschlüsse
DIGITAL IN
DIGITAL 1 DIGITAL 2
(STV) (TV)
CAUTION:
SPEAKER
IMPEDANCE
8 16
HT LEFT RIGHT LEFT
DIGITAL OUT
PCM/STREAM
TV VCR STB
−
−
* *
1 1
* * * *
1 2 1 2
−
*
2
−
*
2
* * *
3 3 3
B
A
Ziehen Sie den
Schutzstecker ab,
bevor Sie ein digitales
Lichtwellenleiterkabel
anschließen.
B
Schließen Sie für digitale Aufnahmen die
Komponente an den DIGITAL OUT-
Anschluss des CD-Recorders an.
Die Signale, die über einen SCART-Anschluss
*
1
eingespeist werden, können nicht über denselben
SCART-Anschluss ausgegeben werden.
* Das Format der Videoausgangssignale entspricht dem
2
der Videoeingangssignale. Wenn z. B. S-Video-Signale
in das Gerät eingespeist werden, können auch nur S-
Video-Signale von diesem Gerät ausgegeben werden.
Weitere Informationen zum Einstellen der Videoein- und
ausgangssignale finden Sie in den
Bedienungsanleitungen, die mit den
Videokomponenten geliefert wurden.
Die Signale für die T-V LINK-Funktion werden immer
*
3
durch dieses Gerät geleitet.
T-V LINK
• Sie können die T-V LINK-Funktion nutzen, wenn Sie ein
T-V LINK-kompatibles Fernsehgerät sowie Videorecorder über
SCART-Kabel ordnungsgemäß an dieses Gerät anschließen.
Weitere Einzelheiten zu T-V LINK entnehmen Sie bitte den
Bedienungsanleitungen für Fernsehgerät und Videorecorder.
• Schließen Sie das SCART-Kabel an den Anschluss EXT-2
Ihres T-V LINK-kompatiblen JVC-Fernsehgeräts an, um die
T-V LINK-Funktion zu nutzen.
• Einige Fernsehgeräte, Videorecorder und STB unterstützen
diese Form der Datenübertragung. Die erforderlichen
Informationen finden Sie in den mit diesen Geräten gelieferten
Bedienungsanleitungen.
Sie können eine der
folgenden Komponenten
an die DIGITAL IN-
Anschlüsse anschließen.
DIGITAL
OUT
DIGITAL
OUT
DIGITAL
IN
Fernsehgerät
STB (Set-Top-Box)
CD-Recorder
CD-Recorder
10
